Projets et réalisations

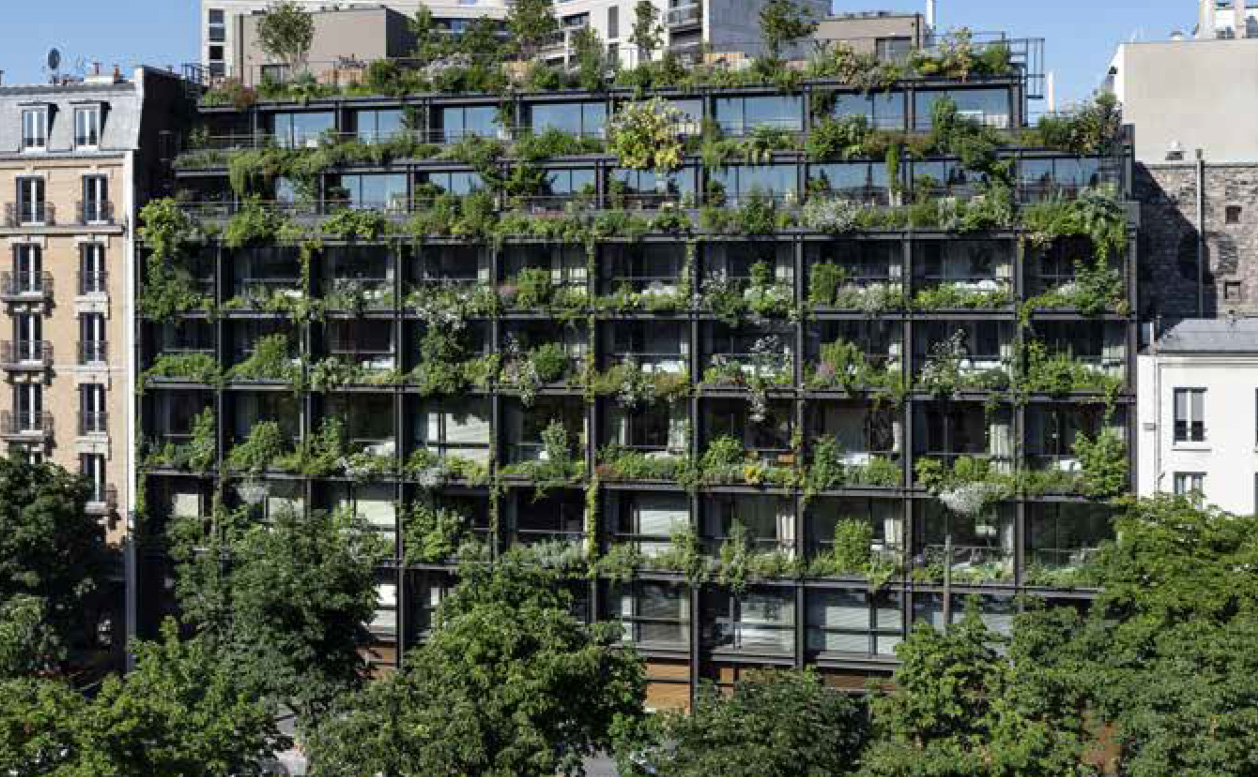

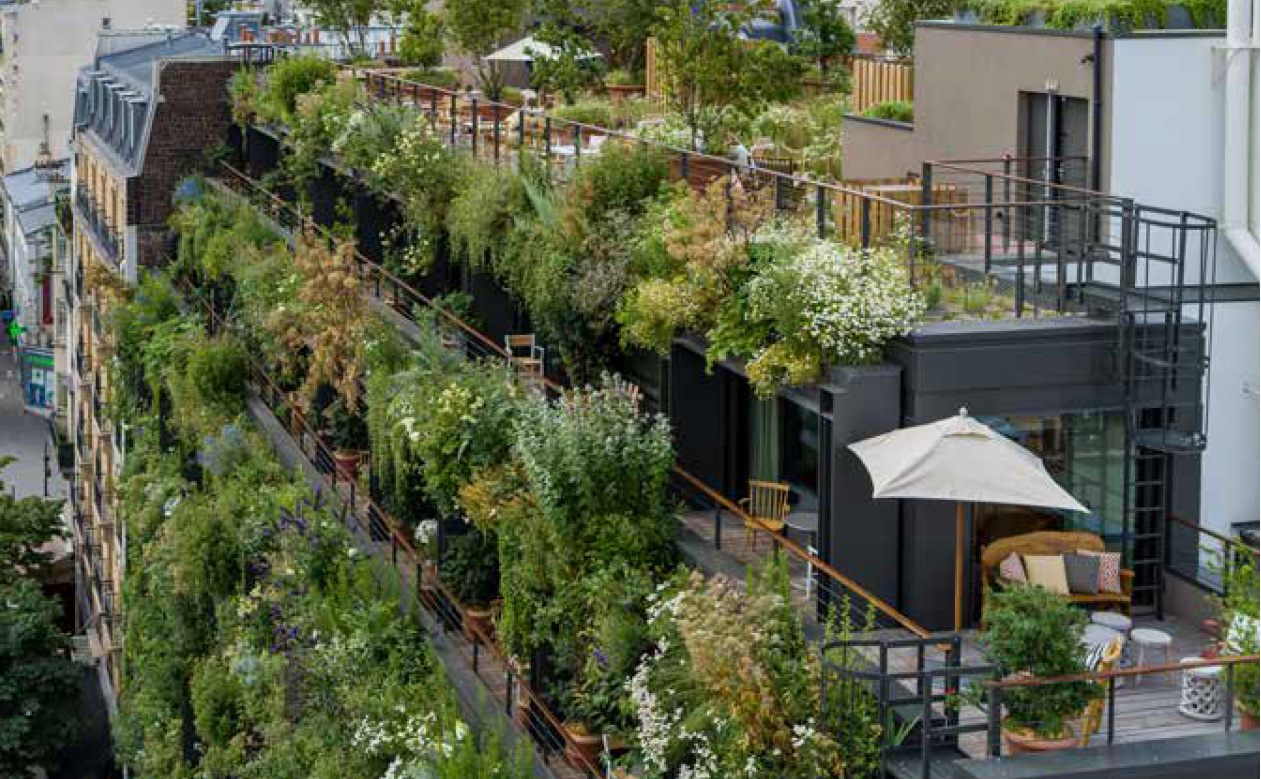

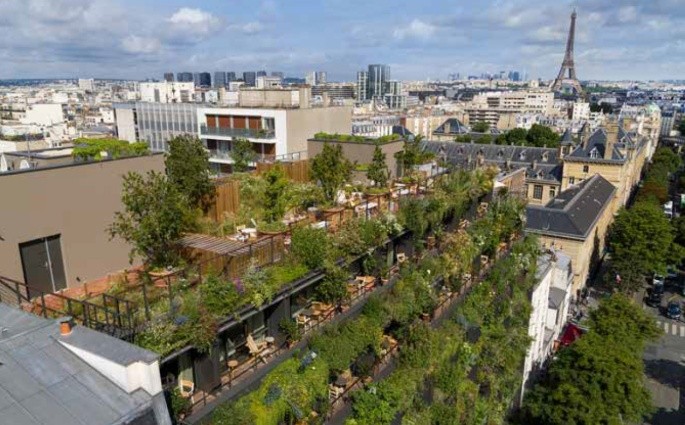

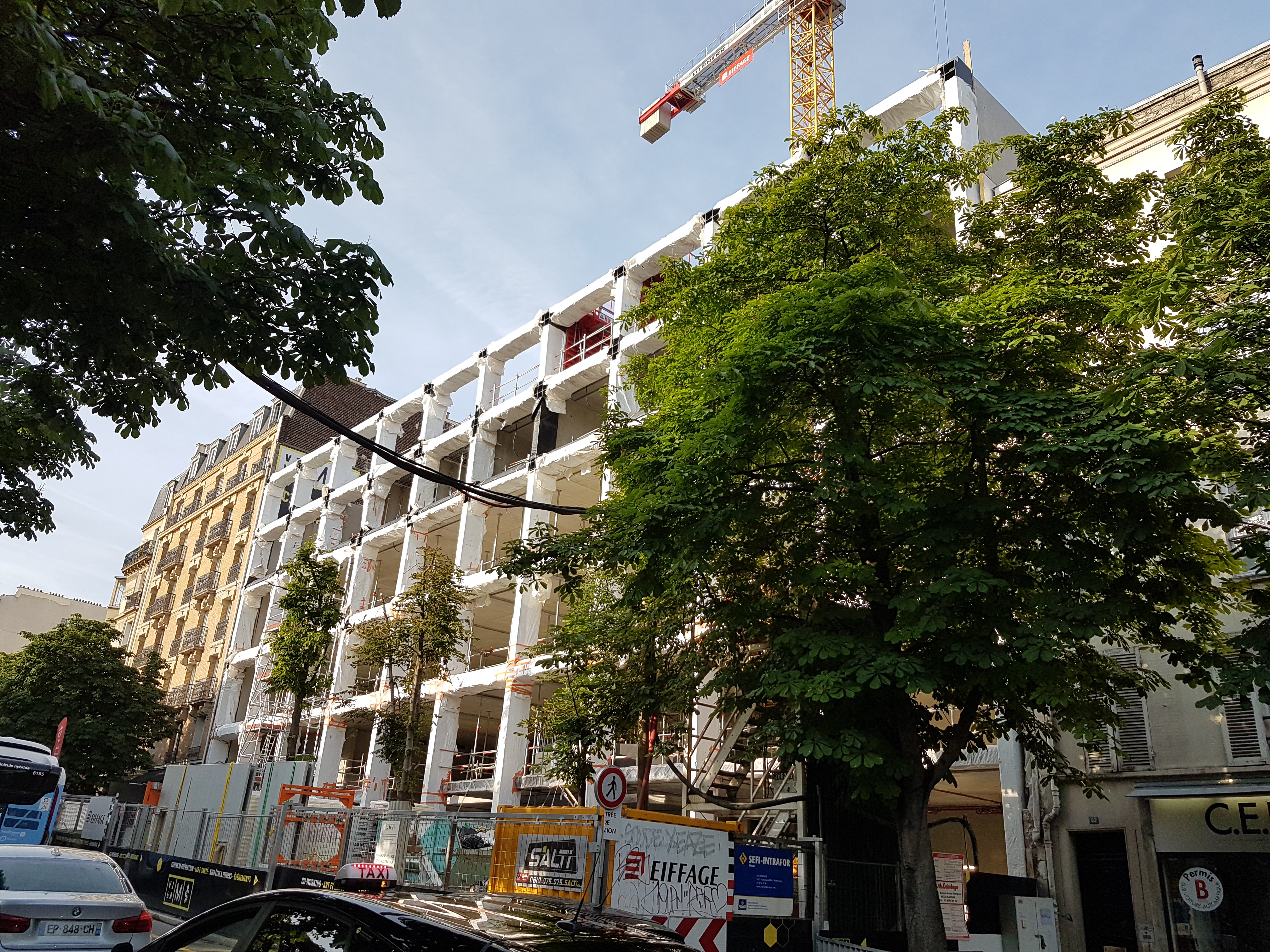

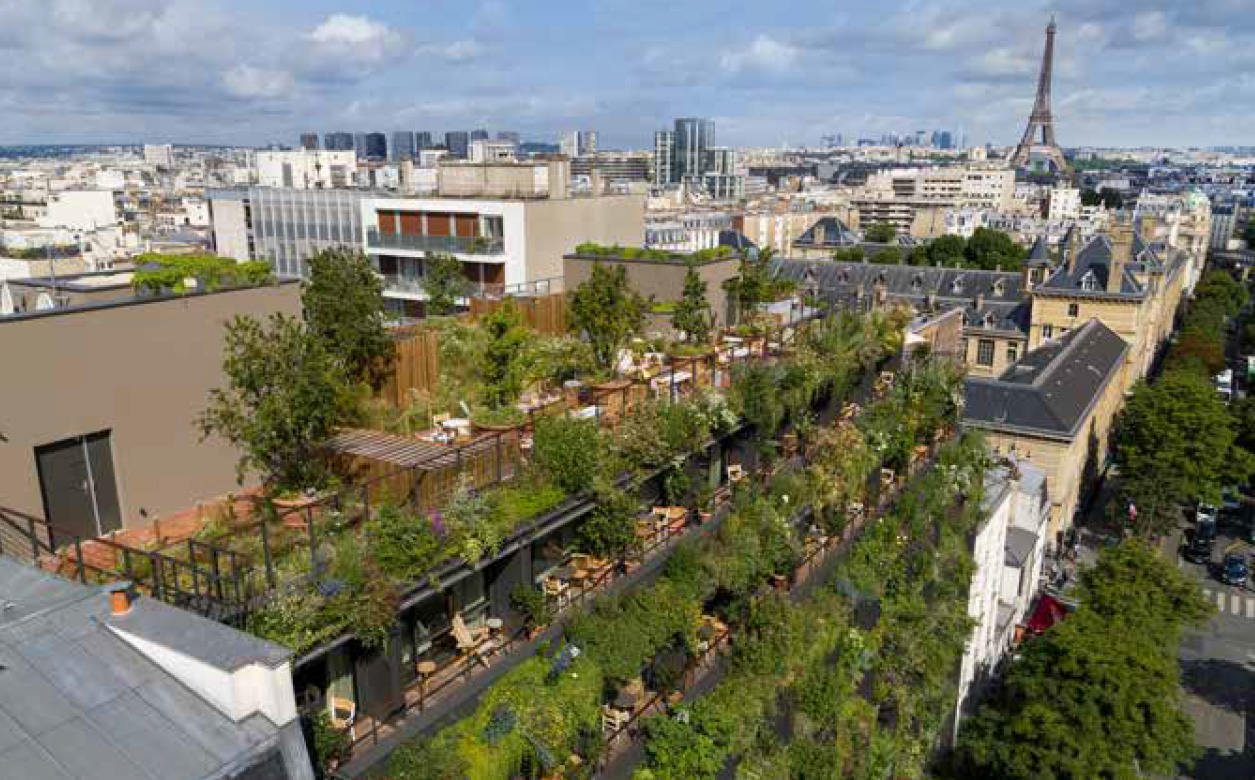

Imaginez une Villa Medicis entièrement tournée vers le bien-être, l'individu. Un lieu hybride capable de prendre en charge nos besoins essentiels : bien dormir, bien manger, travailler, échanger, respirer, créer, faire de l'exercice, innover, soigner, apprendre, s'émerveiller, rêver. Un havre holistique conçu pour les soignants et ouvert à tous.

Villa M est un hôtel-centre multi-usages centré sur la santé, un espace innovant qui propose de créer de nouvelles dynamiques et de nouvelles pratiques. Imaginé par le groupe Pasteur Mutualité, il réunit une équipe créative composée de Philippe Starck, directeur artistique et décorateur, de l'agence Triptyque pour l'architecture du projet et de Coloco, atelier de paysage contemporain, pour sa conception paysagère.

La façade du bâtiment est constituée d'une structure minimale, aérée et légère. La Villa M supporte un jardin vertical. Cette structure fonctionne comme un treillis métallique géant faisant écho à l'architecture parisienne du 19e siècle, et permet au bâtiment de 8 000 m² de s'insérer facilement dans le boulevard Pasteur. L'équipe d'architectes paysagistes, d'urbanistes, de botanistes et de jardiniers a également travaillé à l'intégration du bâtiment dans le paysage parisien.

La Villa M est une infrastructure paysagère polyvalente. Les sous-sols décalés permettent de planter en pleine terre, faisant du bâtiment une machine vivante. Techniquement, les étages ont été conçus pour pouvoir évoluer dans le temps : flexibilité, multifonctionnalité et réversibilité des usages sont encouragées au maximum. La vocation de ce lieu atypique pour le " mieux soigner " et le " mieux vivre " est symbolisée par une ouverture sur l'extérieur.

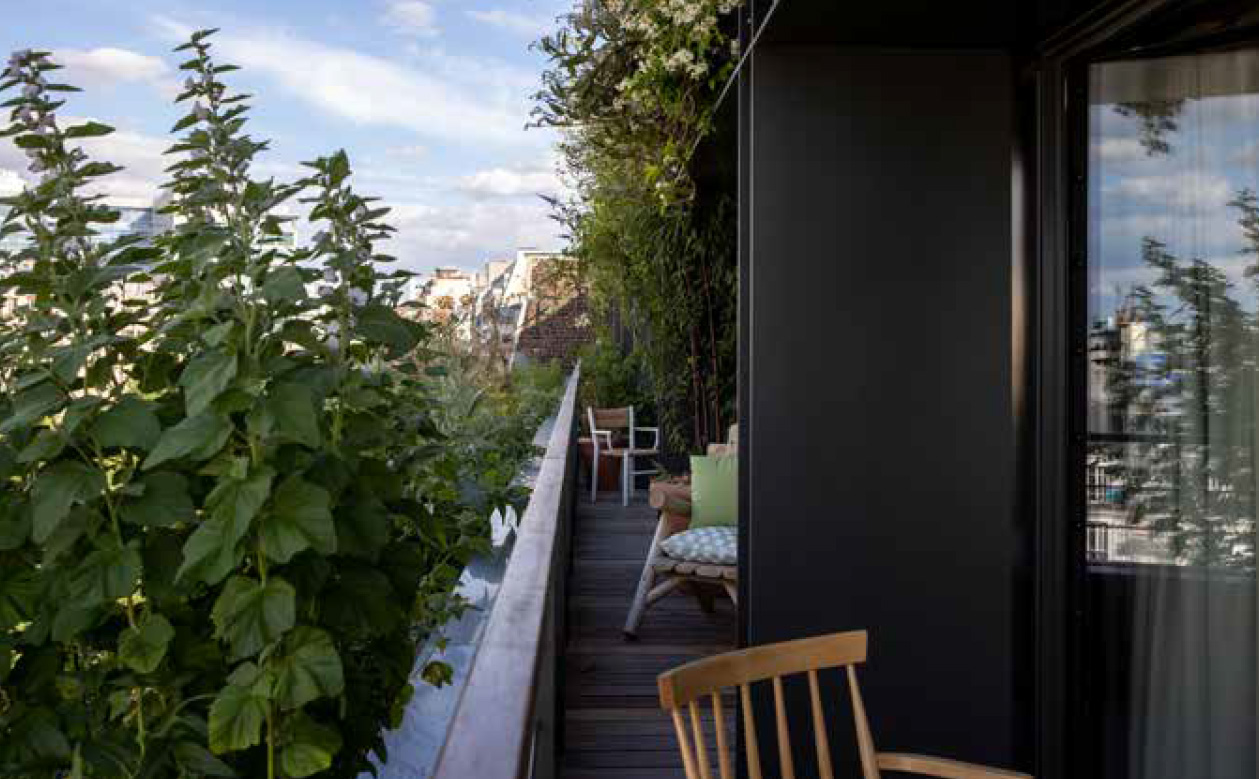

Sur la façade, habillée d'une ossature en acier galvanisé et peint (système Duplex), une palette végétale diversifiée adaptée à l'environnement parisien et liée au thème des plantes médicinales a été choisie, dans l'idée de dessiner un paysage varié en constante évolution. Les couleurs des plantes ainsi que leurs variations sur trois strates de hauteur vont dessiner un motif et donner un caractère mouvant à cette composition. Au fil du temps, elle deviendra l'architecture la plus visible, évoluant au gré des saisons et du temps. Le toit du bâtiment a également été conçu comme un jardin urbain de plantes médicinales.

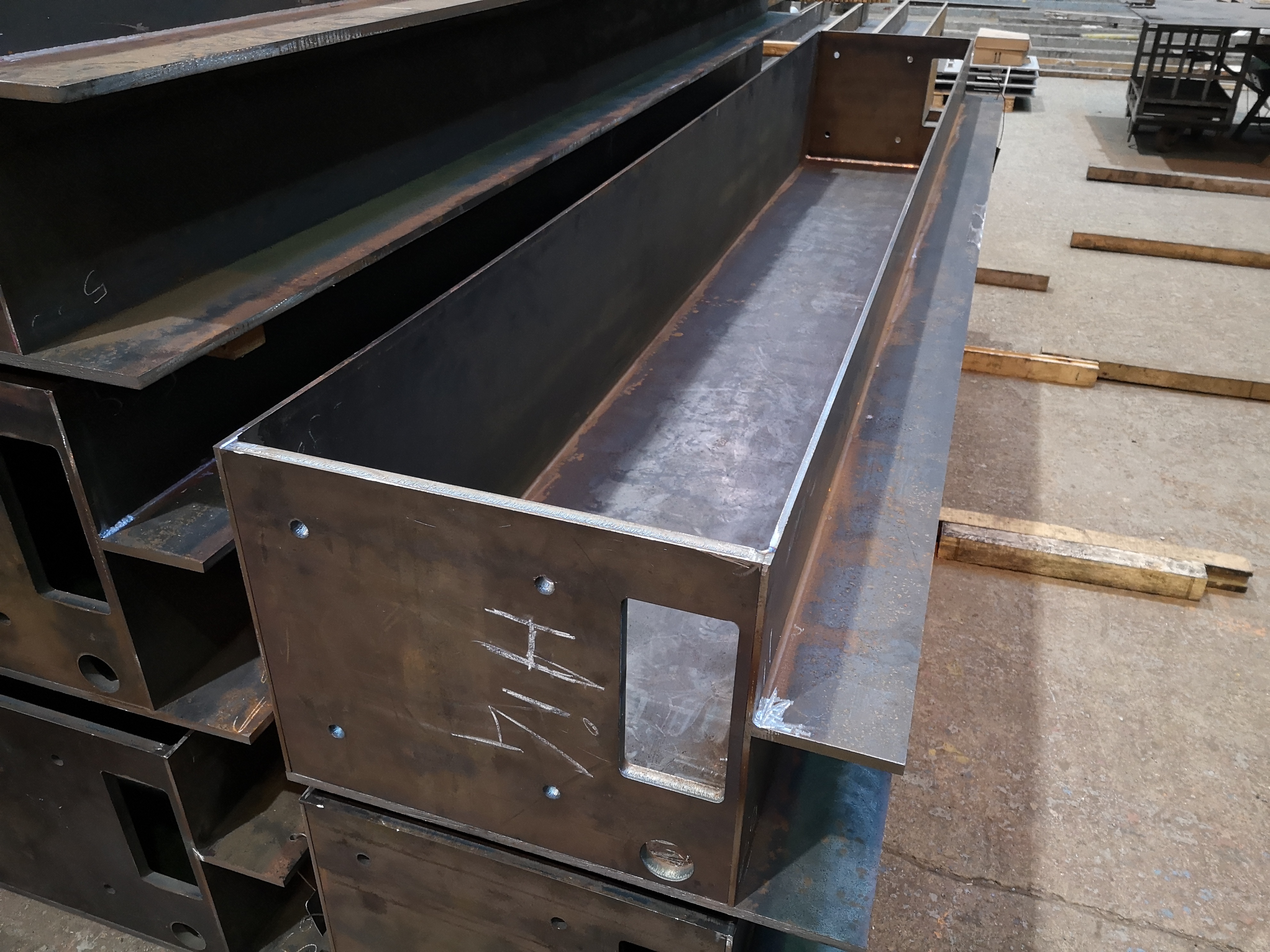

Toute la structure de la façade, les bacs à plantes et les accessoires ont été galvanisés à chaud et peints (57 tonnes au total) afin de maximiser la durée de vie de la structure.

Client : Groupe Pasteur Mutualité

Architectes : S+ (Philippe Starck) + Tryptique architecture + Coloco

Constructeur : AMCM

Acier galvanisé : 57 tonnes

Livraison : 2021

Photos : AMCM / Groupe Pasteur Mutualité

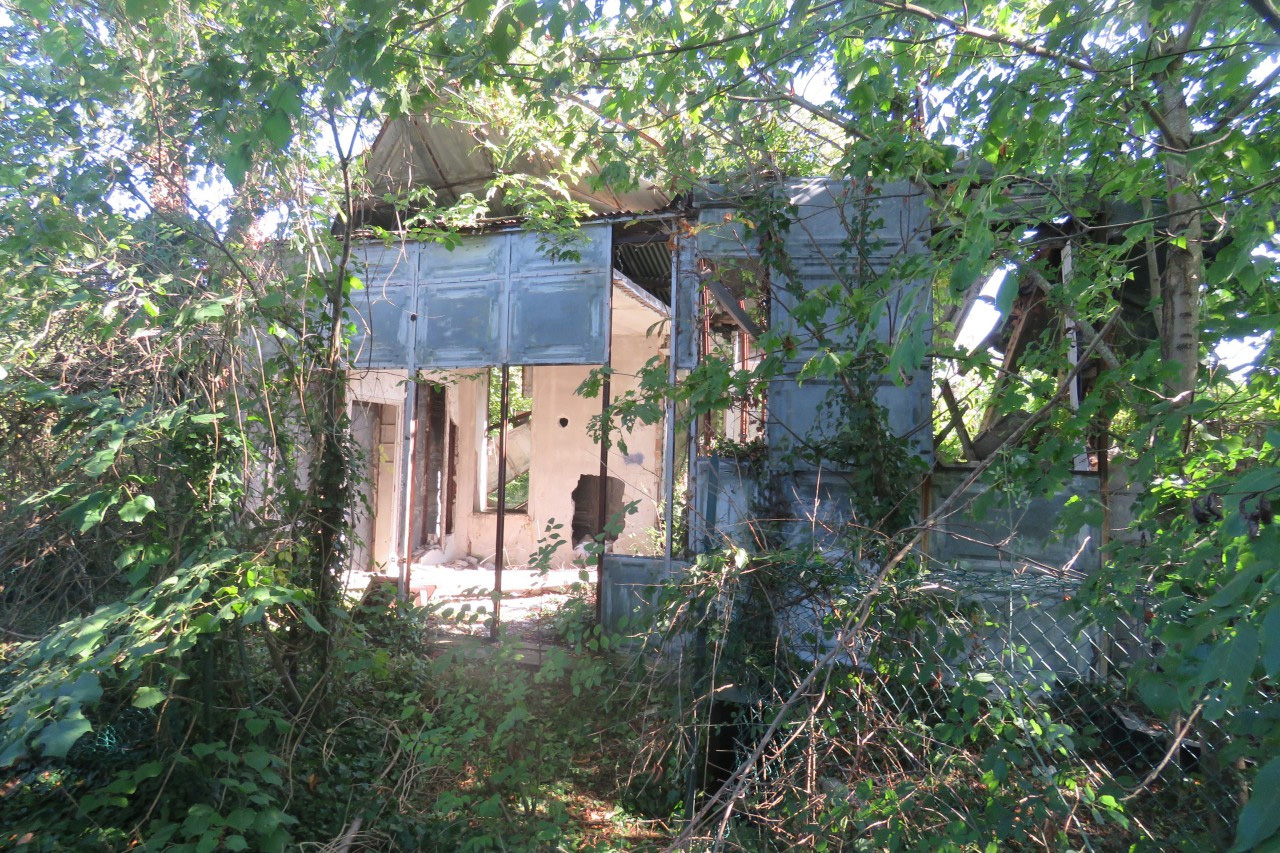

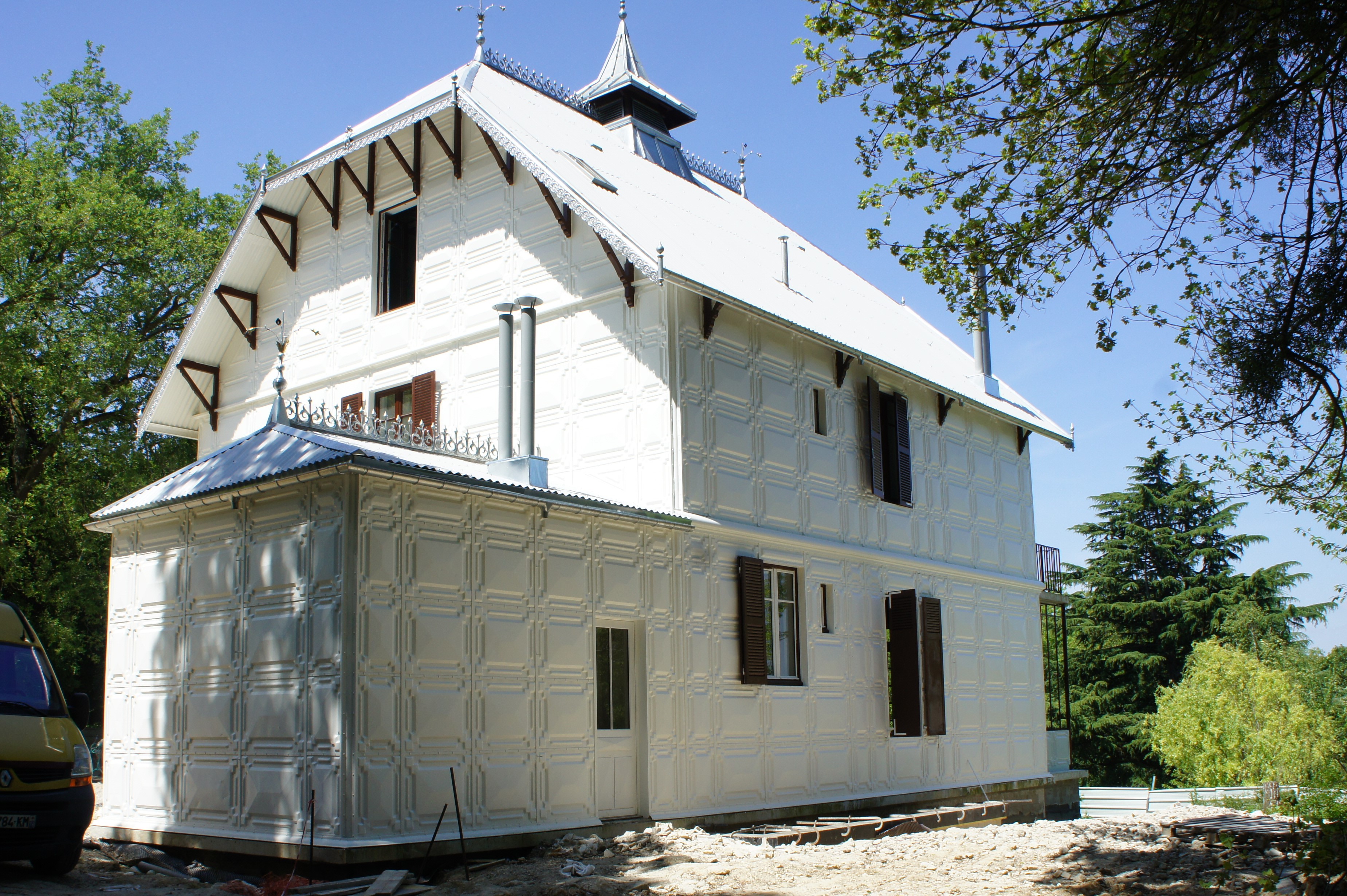

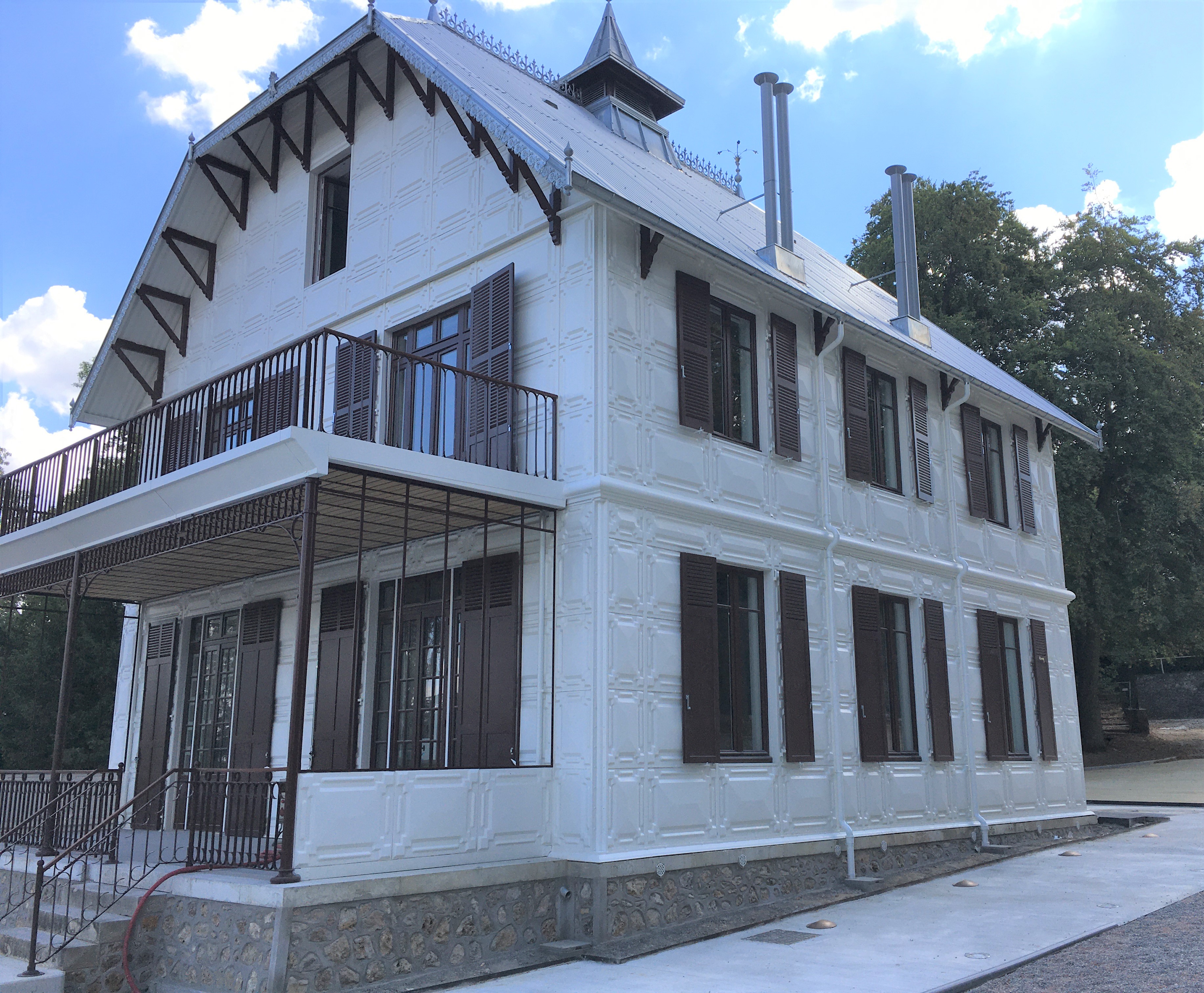

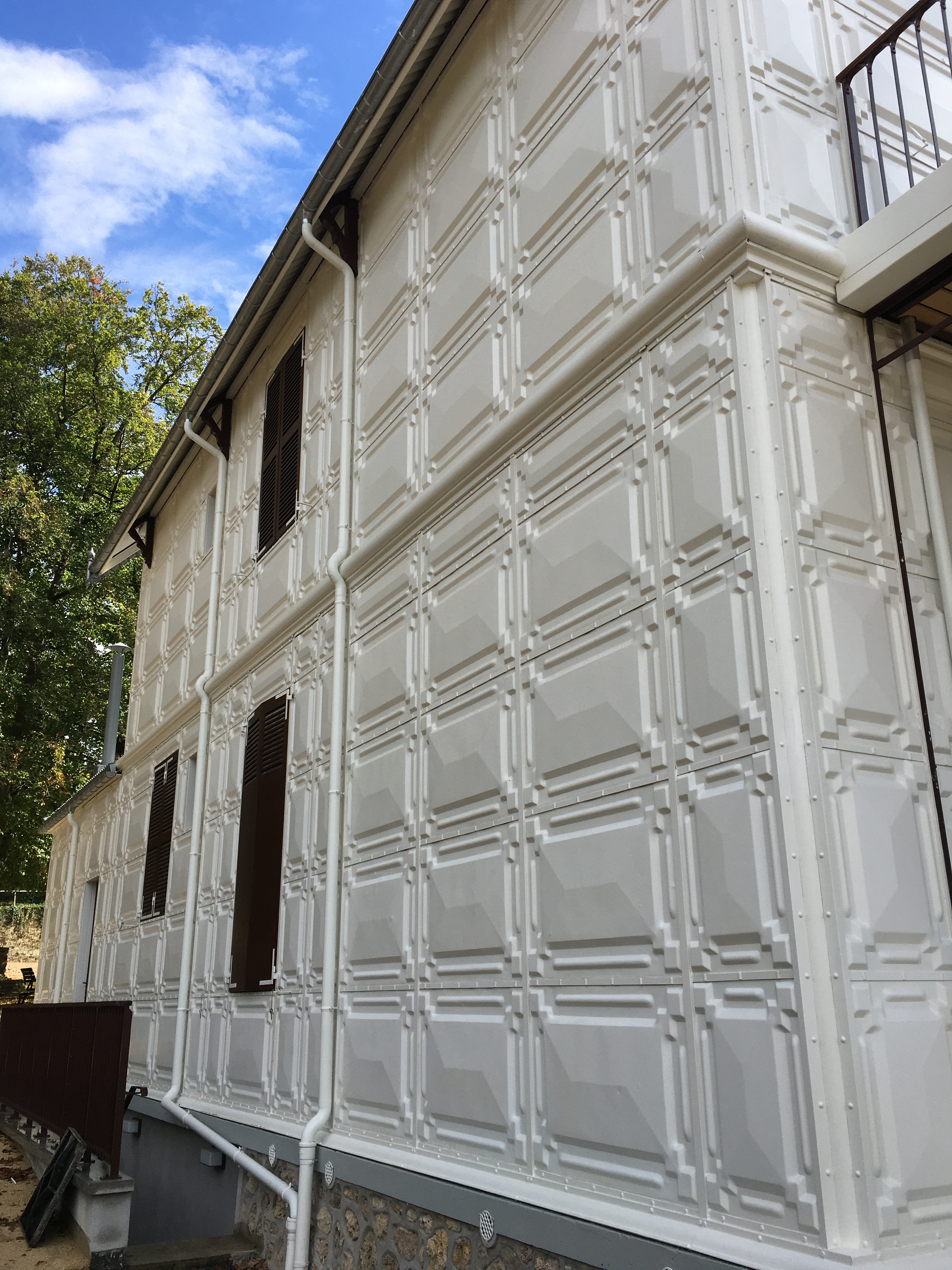

La Maison de fer est un bâtiment de la fin du XIXe siècle, nommé d'après les matériaux utilisés pour sa construction. Outre ses murs et son toit, sa structure était entièrement en métal.
L'originalité de cette ancienne maison de vacances réside dans la technique par laquelle elle a été construite : un système de tôles embouties, breveté par l'ingénieur belge Joseph Danly. Construite en 1896 avec des éléments métalliques provenant des Forges et Fonderies d'Hautmont, la maison a été conçue selon une variante du système Danly original, appelé système mixte. Les murs étaient constitués d'une simple paroi métallique extérieure, doublée d'une paroi intérieure faite de poteaux en bois et de dalles de béton de mâchefer recouvertes de plâtre.

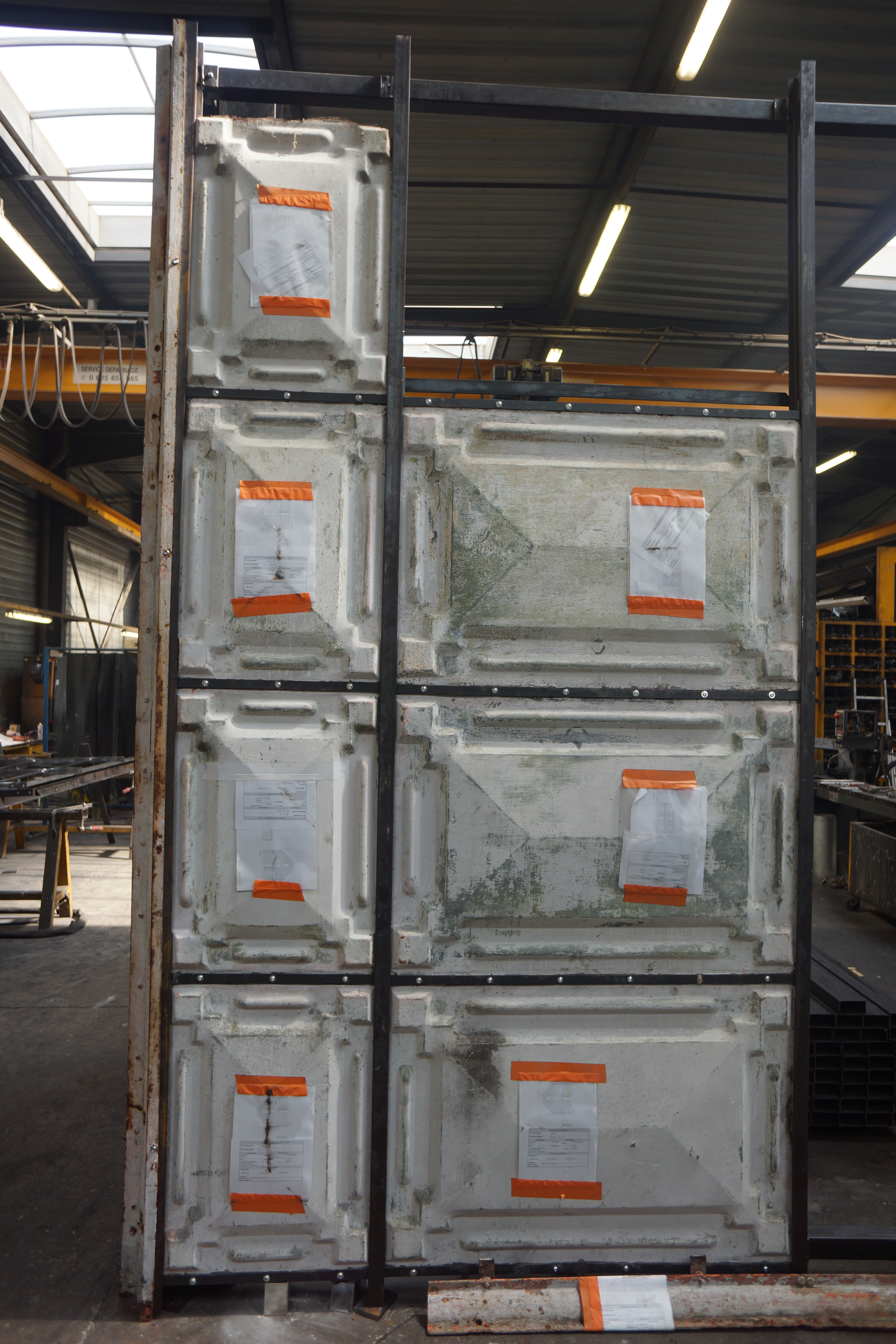

Comme dans le système Danly original, les plaques étaient boulonnées ensemble sur un fer plat et maintenues par des agrafes à un cadre métallique qui faisait office de structure porteuse. Tous les panneaux étaient estampés à l'aide d'une presse et d'une matrice pour donner la forme extérieure de la pièce. Les panneaux ont ensuite été galvanisés à chaud, pour les protéger de la corrosion.

La Maison de Fer est l'un des rares témoignages d'une époque industrielle florissante, au tournant du XXe siècle, où les constructions métalliques étaient synonymes d'innovation, de modernité et de confort, ce qui lui a valu d'être inscrite sur la liste des Monuments Historiques en 1975.

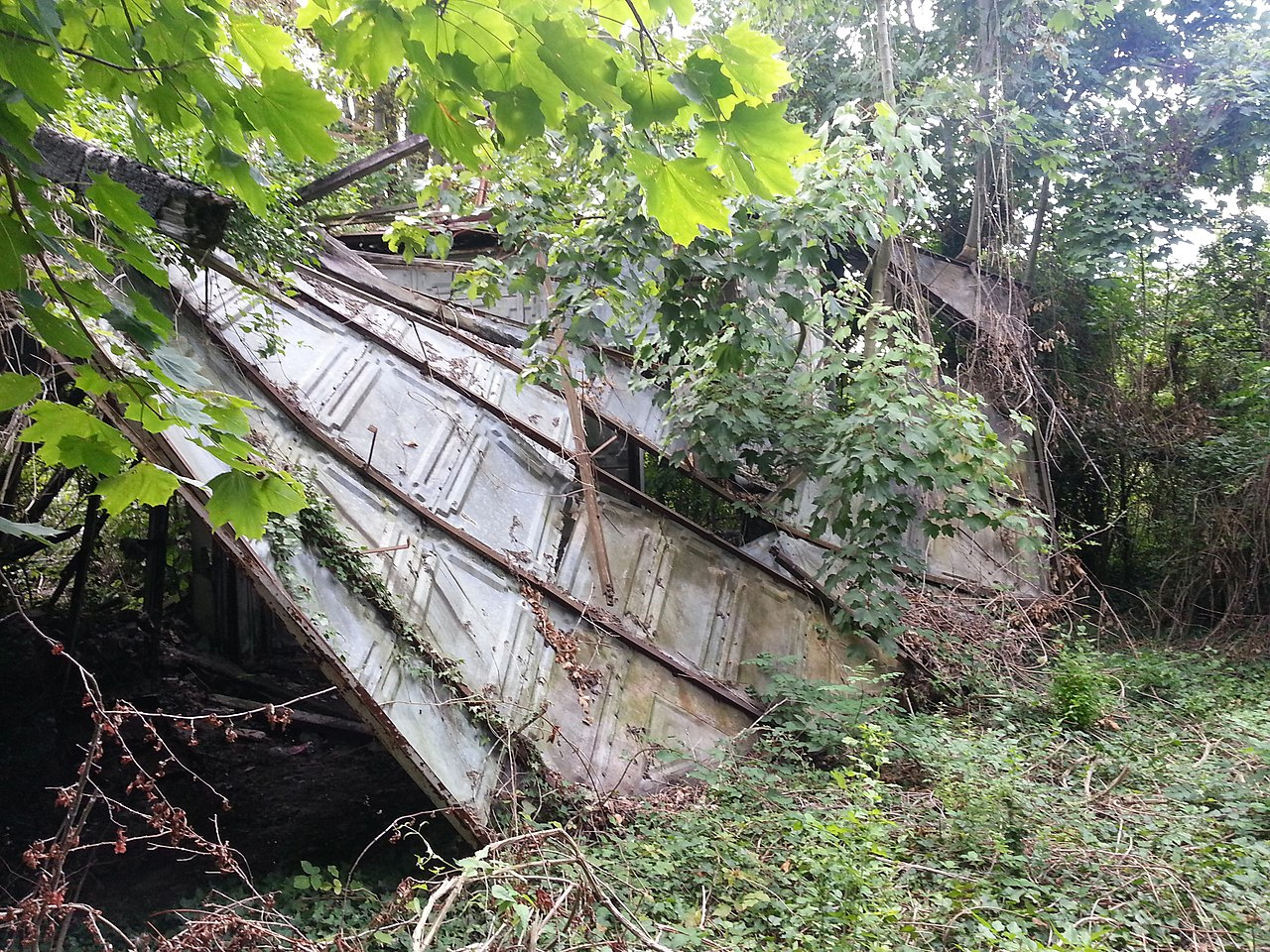

Après avoir changé plusieurs fois de propriétaire, la maison est finalement achetée par expropriation par l'Etat français en février 1981 en vue de la construction de l'autoroute A14. Un incendie et un manque d'entretien ont conduit à la détérioration progressive du bâtiment. Laissée à l'abandon, la maison a été soufflée par la tempête de décembre 1999, ne laissant qu'un amas de tôles.

En 2014, la ville de Poissy, sous l'impulsion de son maire Karl Olive, a décidé de se lancer dans un projet de sauvetage et de sauvegarde de la Maison de fer et d'y installer un centre d'interprétation du patrimoine.

La phase de démantèlement, entièrement réalisée par les services municipaux, s'est déroulée d'octobre 2016 à février 2017. L'objectif était de récupérer tous les éléments constitutifs de la maison encore en place. Le démantèlement a été réalisé avec beaucoup de précautions afin de ne pas endommager les éléments de la structure, dont la plupart étaient corrodés et déformés. Les tôles, en revanche, avaient mieux résisté à l'épreuve du temps.

Au total, près de 60% des éléments d'origine de la Maison de Fer ont été récupérés. Plus de 35% des tôles d'origine ont pu être réutilisées telles quelles ou après restauration.

La Maison de Fer a donc été reconstruite comme à l'origine avec une ossature métallique et à partir de panneaux anciens rénovés ou de nouveaux panneaux fabriqués à l'identique par emboutissage puis galvanisés. Tous les dispositifs techniques et réglementaires requis aujourd'hui ont été intégrés, sans modifier son architecture d'origine, si ce n'est l'ajout d'une structure en béton pour soutenir les charpentes et les murs en acier galvanisé à chaud. La façade métallique a ensuite enveloppé l'ensemble de la structure. Les tôles de la façade ont été peintes en blanc (système Duplex).

Patrimoine architectural atypique, la Maison de fer est un musée idéal pour découvrir l'architecture et le patrimoine de la ville, inauguré en septembre 2020 lors des Journées européennes du patrimoine.

Client : Ville de Poissy

Maître d'oeuvres : Trio Ingénierie

Bureau d'études : Trio Ingénierie

Constructeur : Métalnéo

Livraison : 1896 - 2020

Photos : Trio Ingénierie

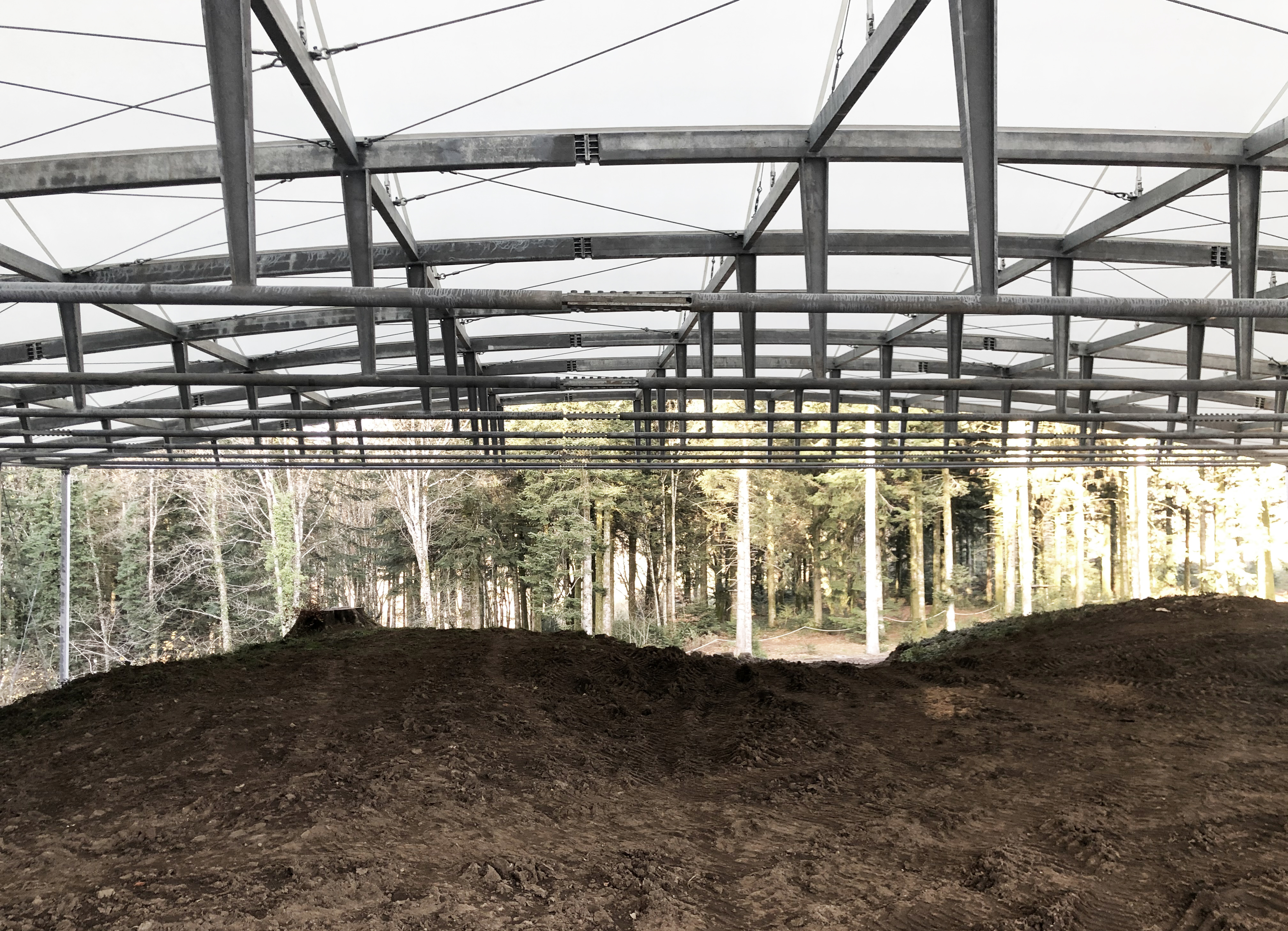

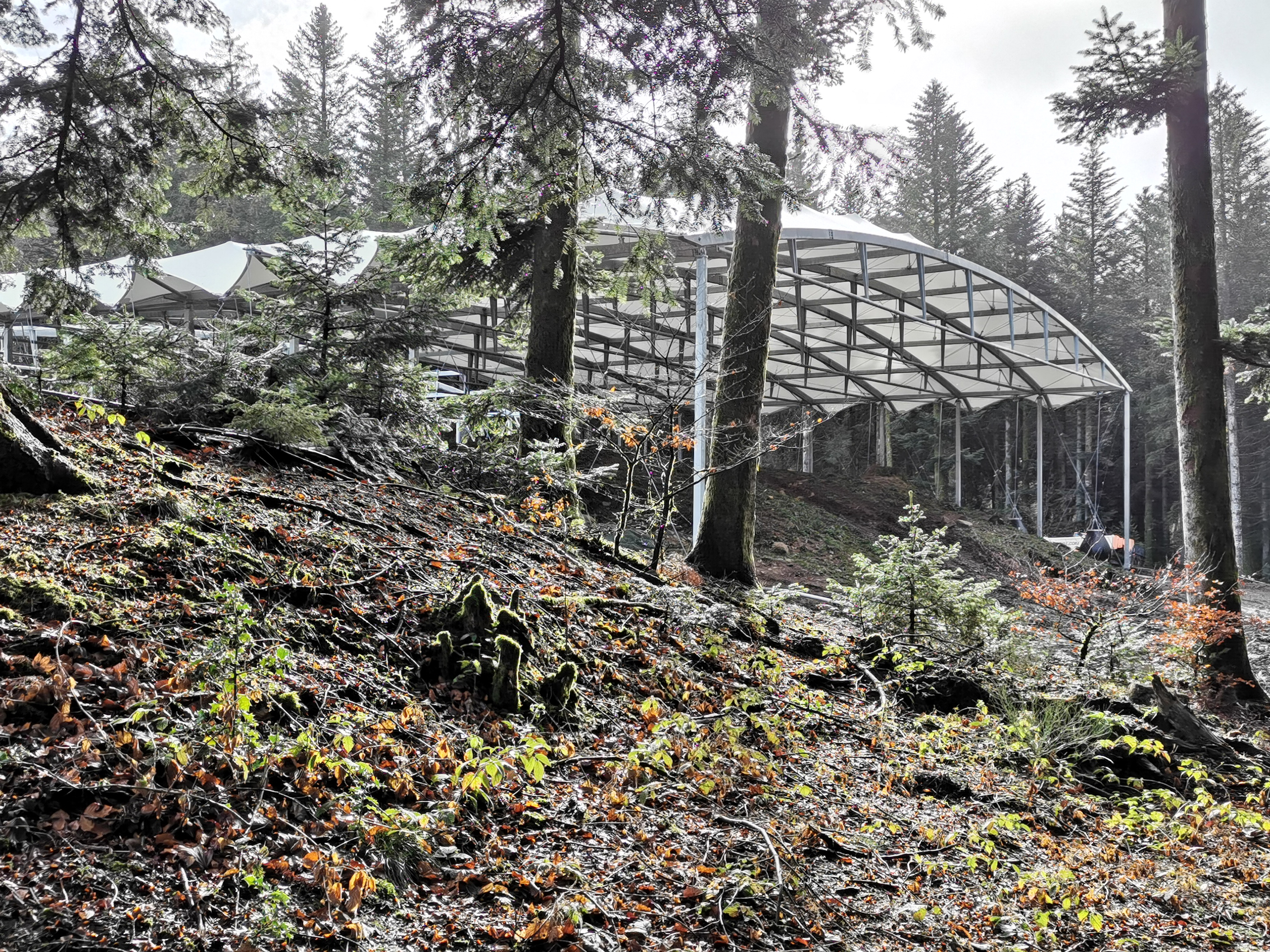

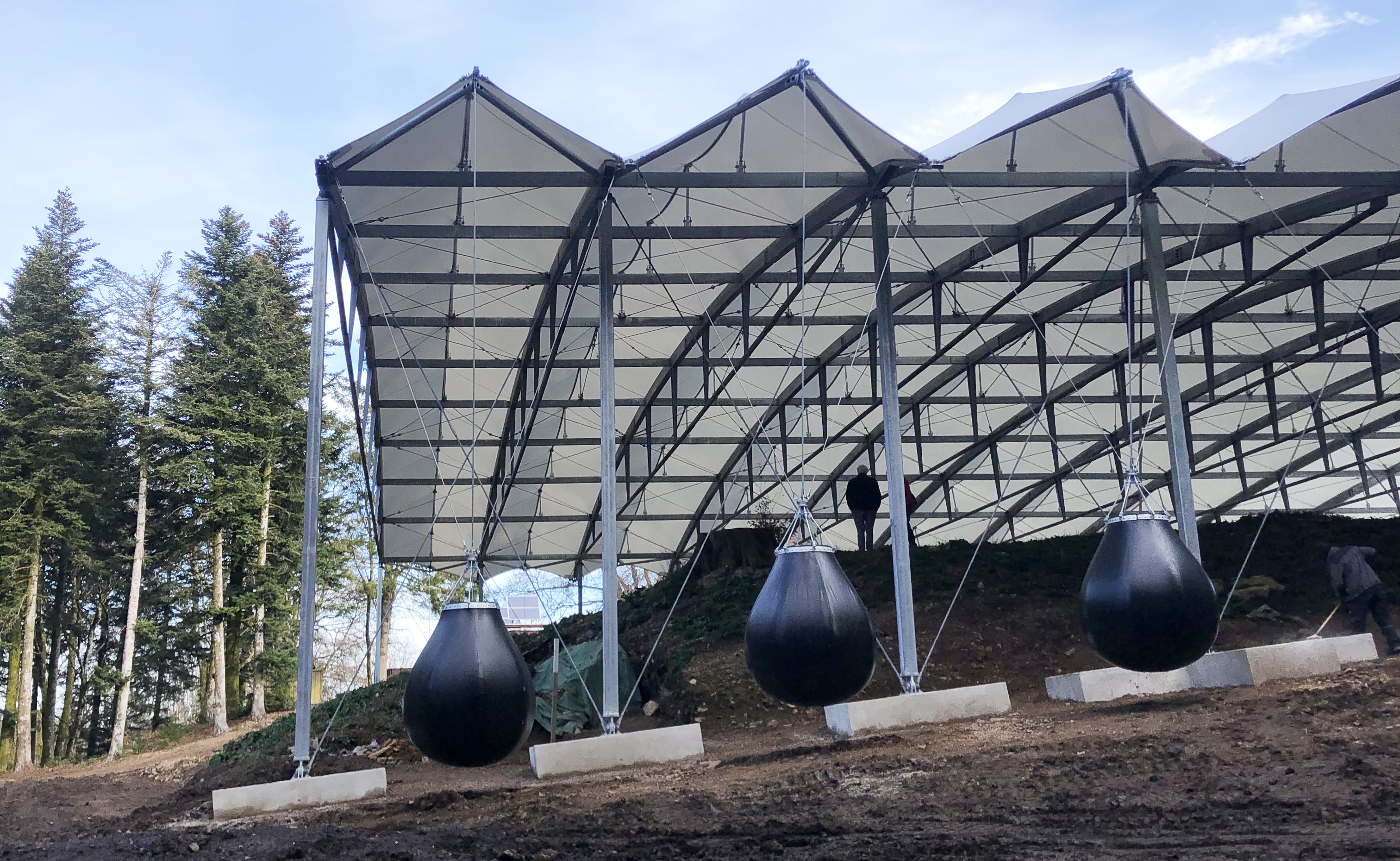

En 2009, l’architecte Paul Andreu et T/E/SS livraient à Bibracte un prototype de structure réciproque en aluminium de 900m² pour abriter le travail des archéologues et les visiteurs. Modulable et réversible, cet abri ne comportait aucune fondation, afin de respecter les vestiges enfouis.

En 2018, l'Etablissement Public de Coopération Culturelle de Bibracte renouvelle sa demande pour couvrir les vestiges d'une maison romaine de 1 500 m², appelée DOMUS PC2.

La conception de cet abri est née, comme pour le premier, des besoins du lieu : limiter son impact au sol pour la protection des vestiges et le respect de ce site naturel, abriter les chercheurs et attirer les visiteurs.

En accord avec une simplification du programme, la charpente a été optimisée : passage d’une Nexorade aluminium bidirectionnelle à une charpente acier galvanisée (67 T au total), composée de poutres semi-Vierendeel de 36m de portée.

Le schéma structurel a été élaboré pour assurer l’absence de fondations définitives dans le sol et prévoir des trames réplicables avec une logique de préfabrication et d'extension possible.

Les lests suspendus, signature de l’ouvrage, sont constitués d’un remplissage béton dans un coffrage perdu en toile noire, dont la géométrie a été calculée pour être parfaitement lisse en charge.

Pourquoi la galvanisation : pérennité et bonne protection anticorrosion. Aspect assez brut, vivant. Se patine. Modularité. Extensible. Vocation à être étendu. Peut être réemployé. Cycle de vie très long.

Client : Établissement public de coopération culturelle (EPCC) de Bibracte

Architectes : Paul Andreu Création

Bureau d'études : T/E/S/S/ Atelier d’Ingénierie

Constructeur : SMC2

Acier galvanisé : 67 tonnes

Livraison : 2021

Photos : T/E/S/S/ - Paul Andreu Création

Géolocalisation : 46.93182, 4.04882

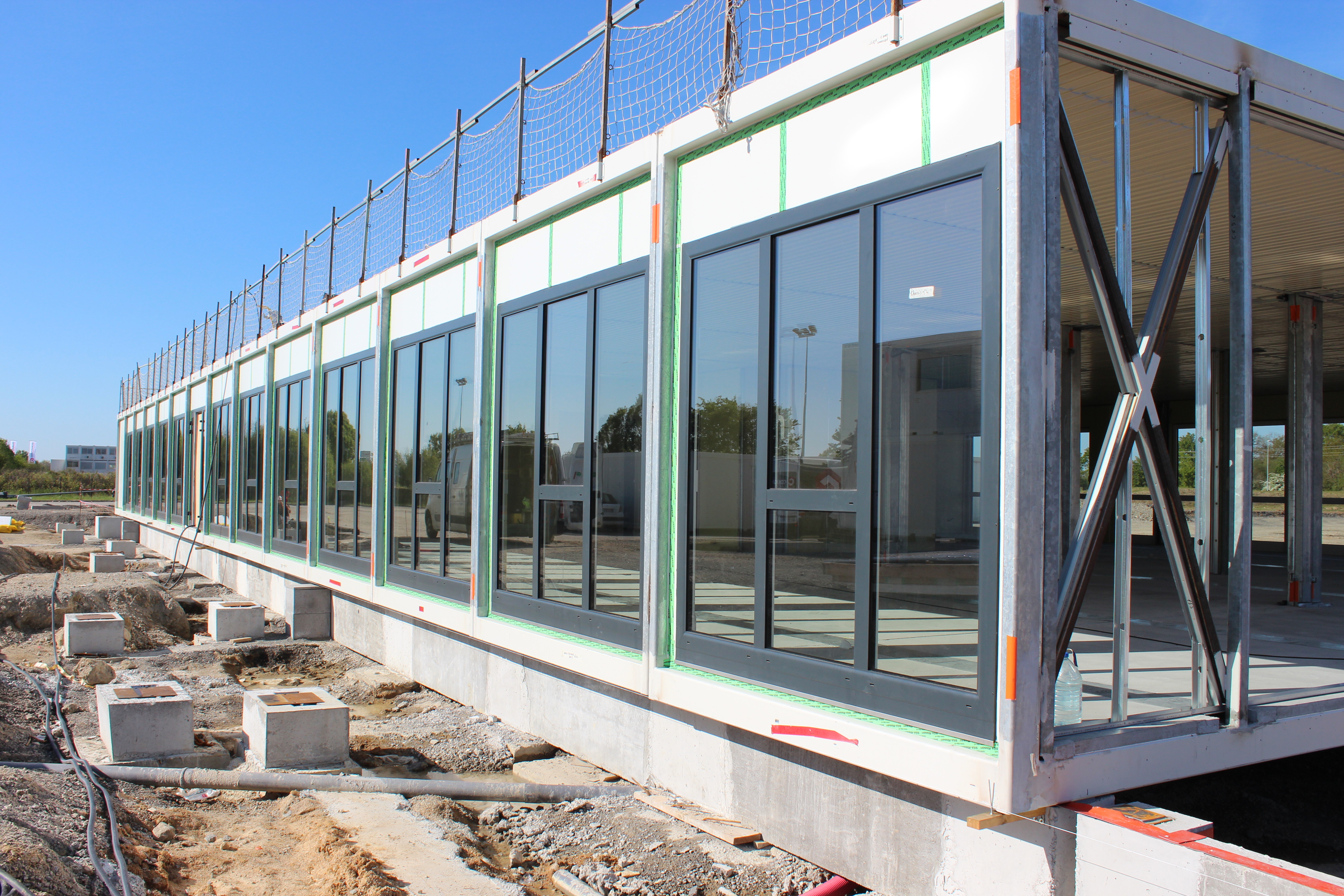

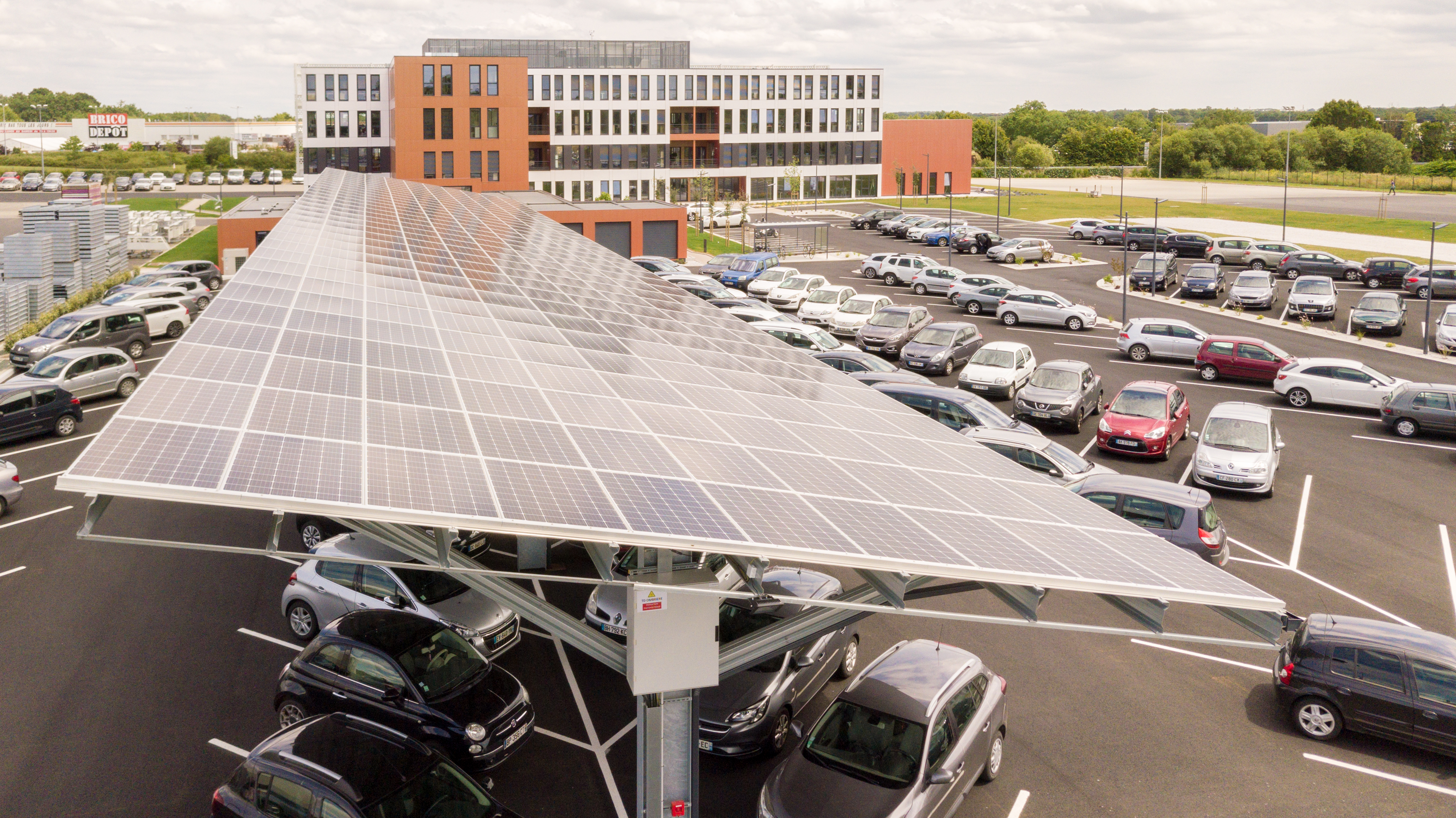

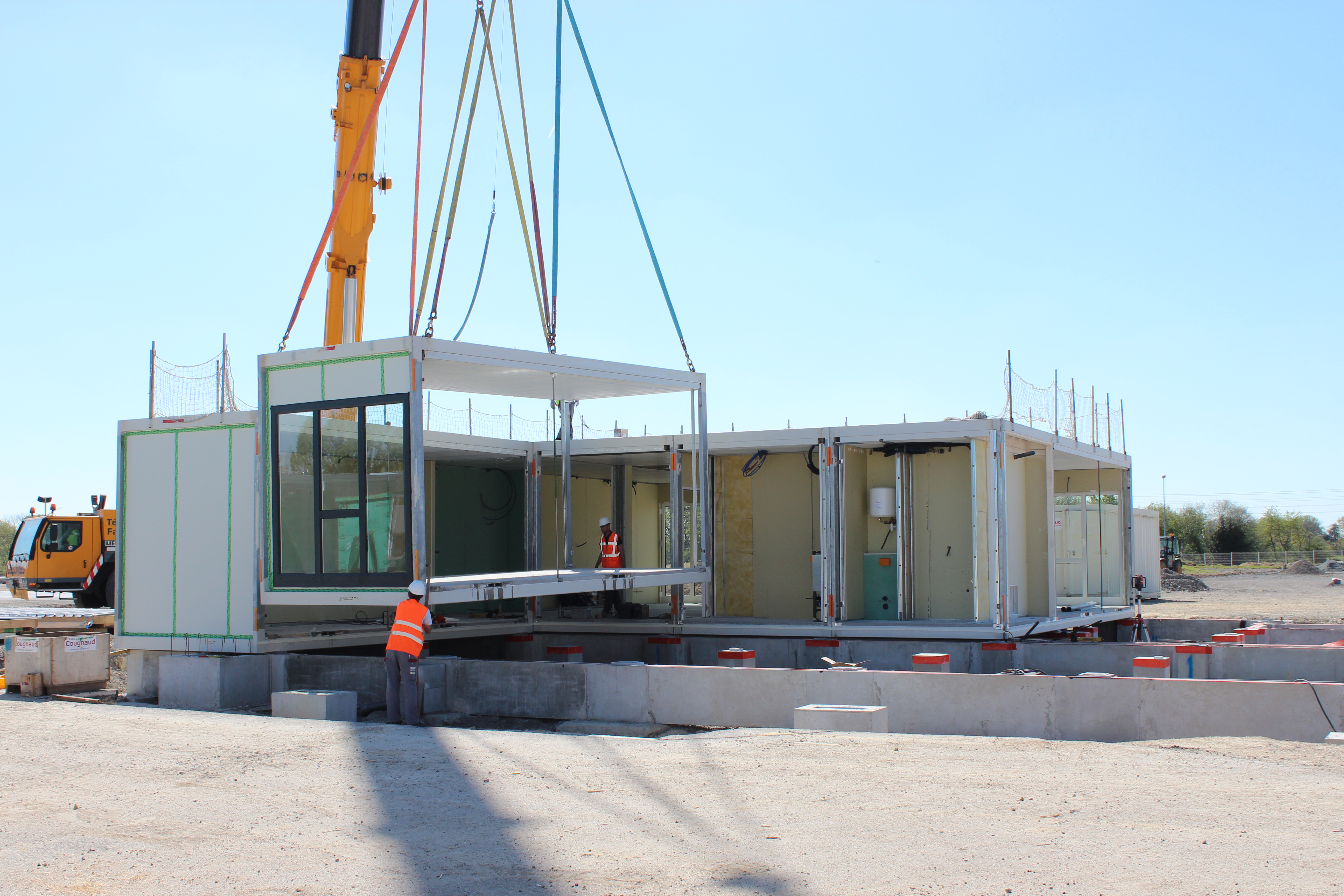

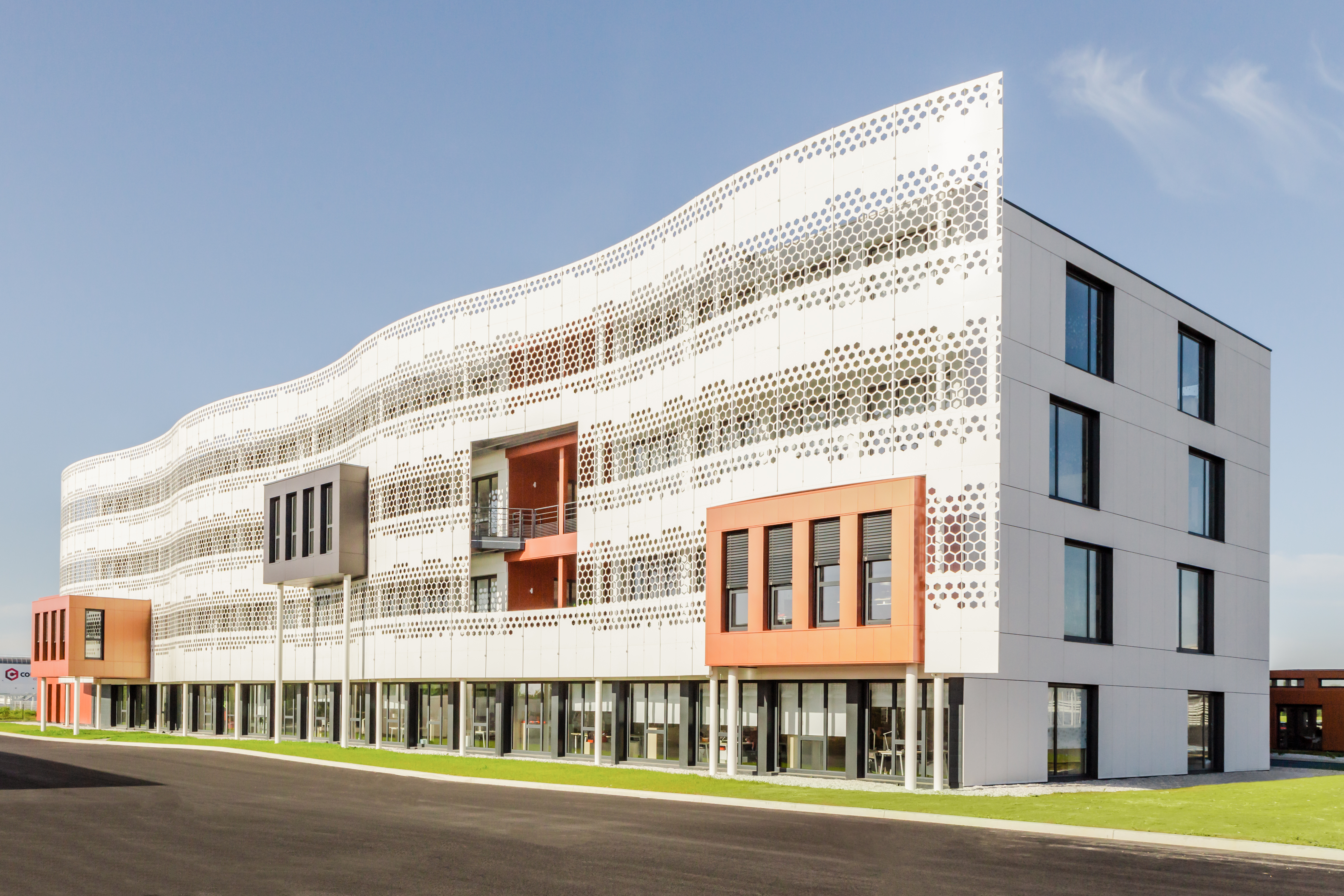

Le CAMPUS COUGNAUD, qui regroupe l'ensemble des fonctions opérationnelles du pôle Construction du groupe, accueille plus de 250 collaborateurs.

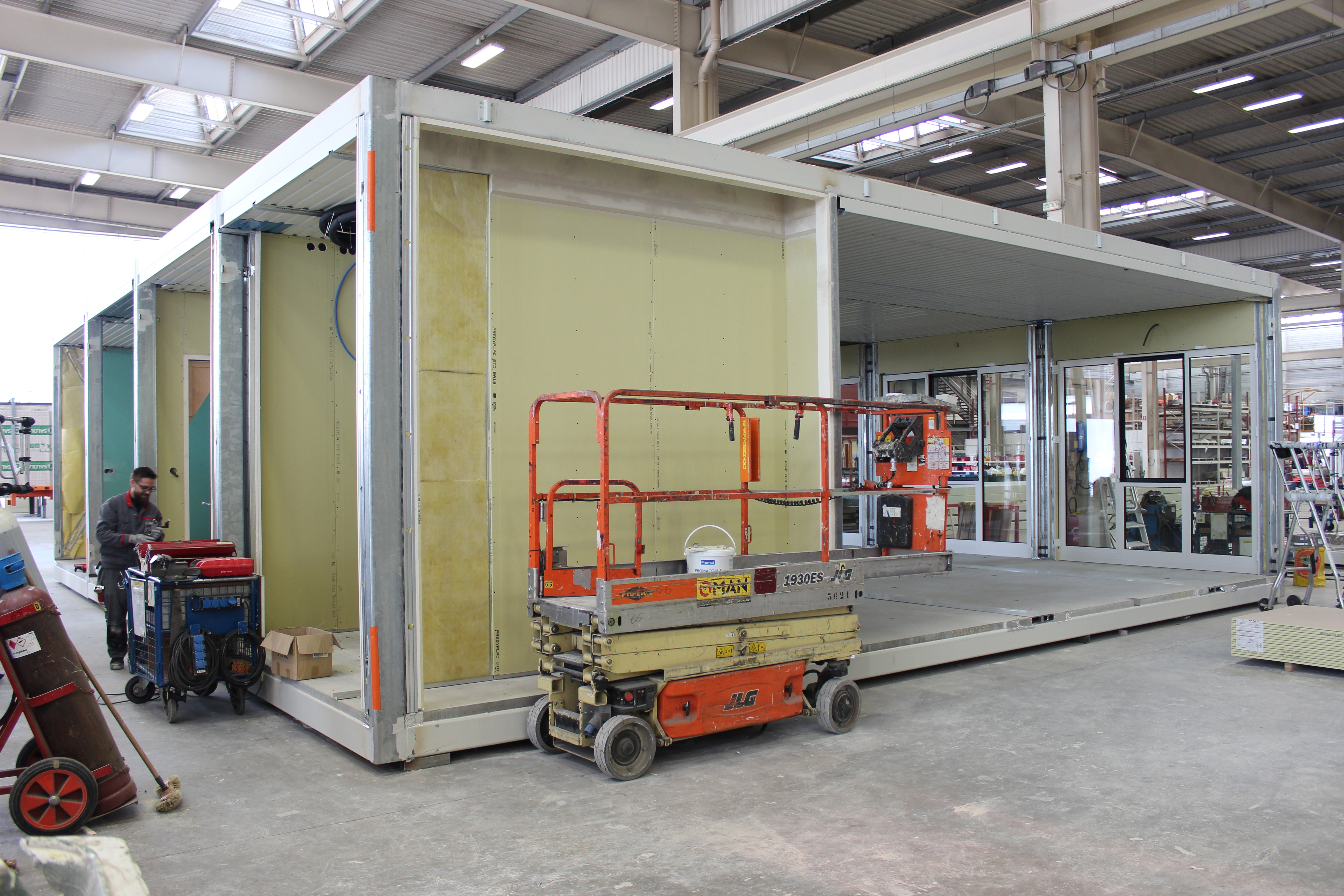

Le siège social de Cougnaud a été construit avec le système de construction modulaire Cougnaud, qui permet une construction rapide, une extension facile, une déconstruction et une réutilisation.

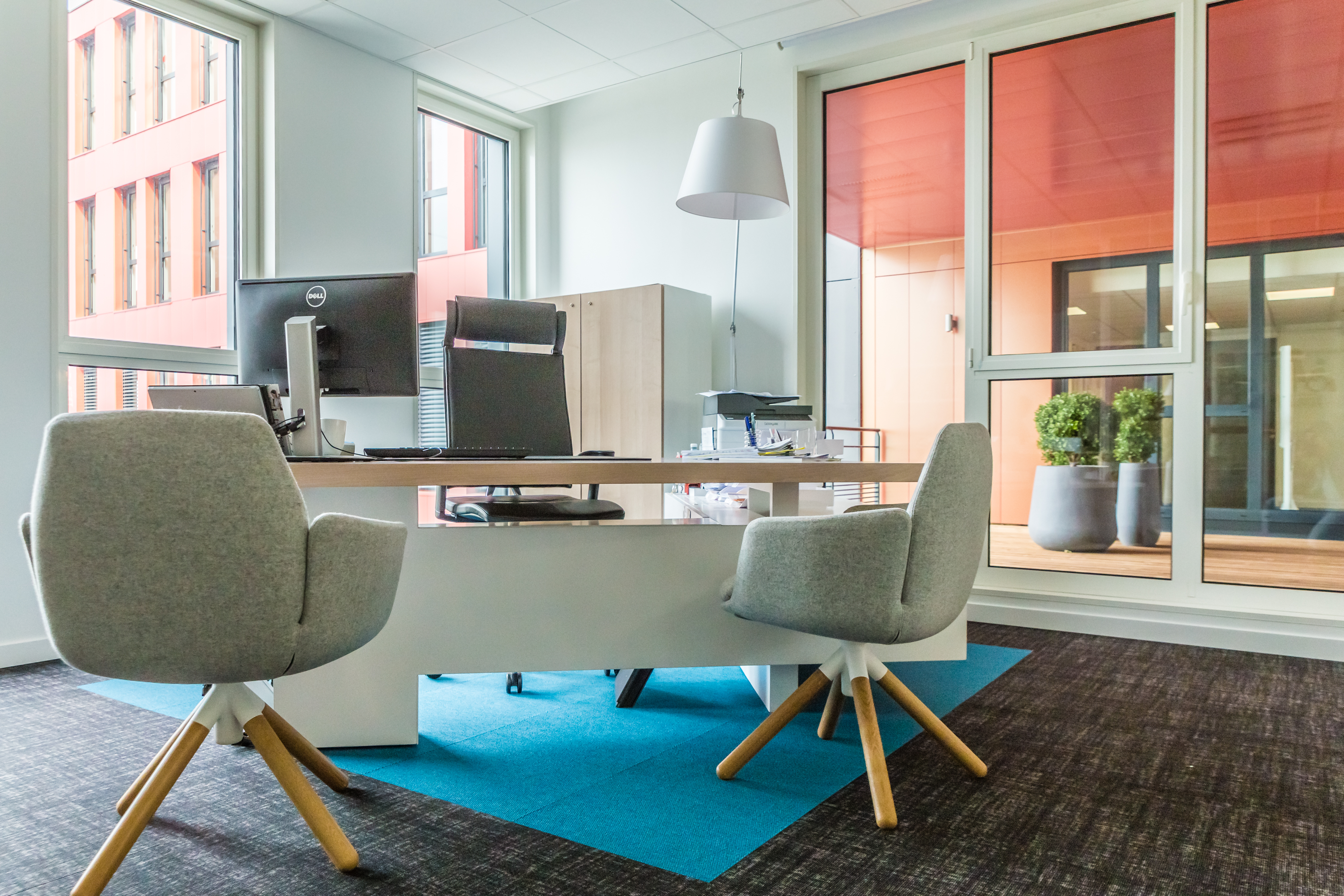

Des postes de travail adaptables aux salles de conférence, le bâtiment anticipe les évolutions de l'entreprise et immerge ses équipes dans un environnement de travail avant-gardiste. Dans le même temps, il assure un confort optimal à ses utilisateurs.
En termes de performance environnementale, le Campus Cougnaud, conçu pour être un concentré d'innovations technologiques, atteint des niveaux d'excellence. Le projet s'inscrit dans le cadre de l'expérimentation "Énergie positive et réduction carbone".

- 4 niveaux
- Conçu avec BIM
- Des bâtiments connectés pour un confort maximal et une consommation minimale
- Conforme à la norme RE2020 (label E+C-)
- Mixité des matériaux (structure en acier galvanisé, plancher en béton, mur en ossature bois)
- 500 m² de panneaux photovoltaïques

Client : Cougnaud

Maîtrise d'ouvrage : Cougnaud

Maître d'oeuvres : Cougnaud

Entreprises : Cougnaud

Architectes : PAD Architecte

Bureau d'études : Cougnaud

Surface : 5000 m²

Acier galvanisé : 200 tonnes

Livraison : 2019

Photos : Cougnaud

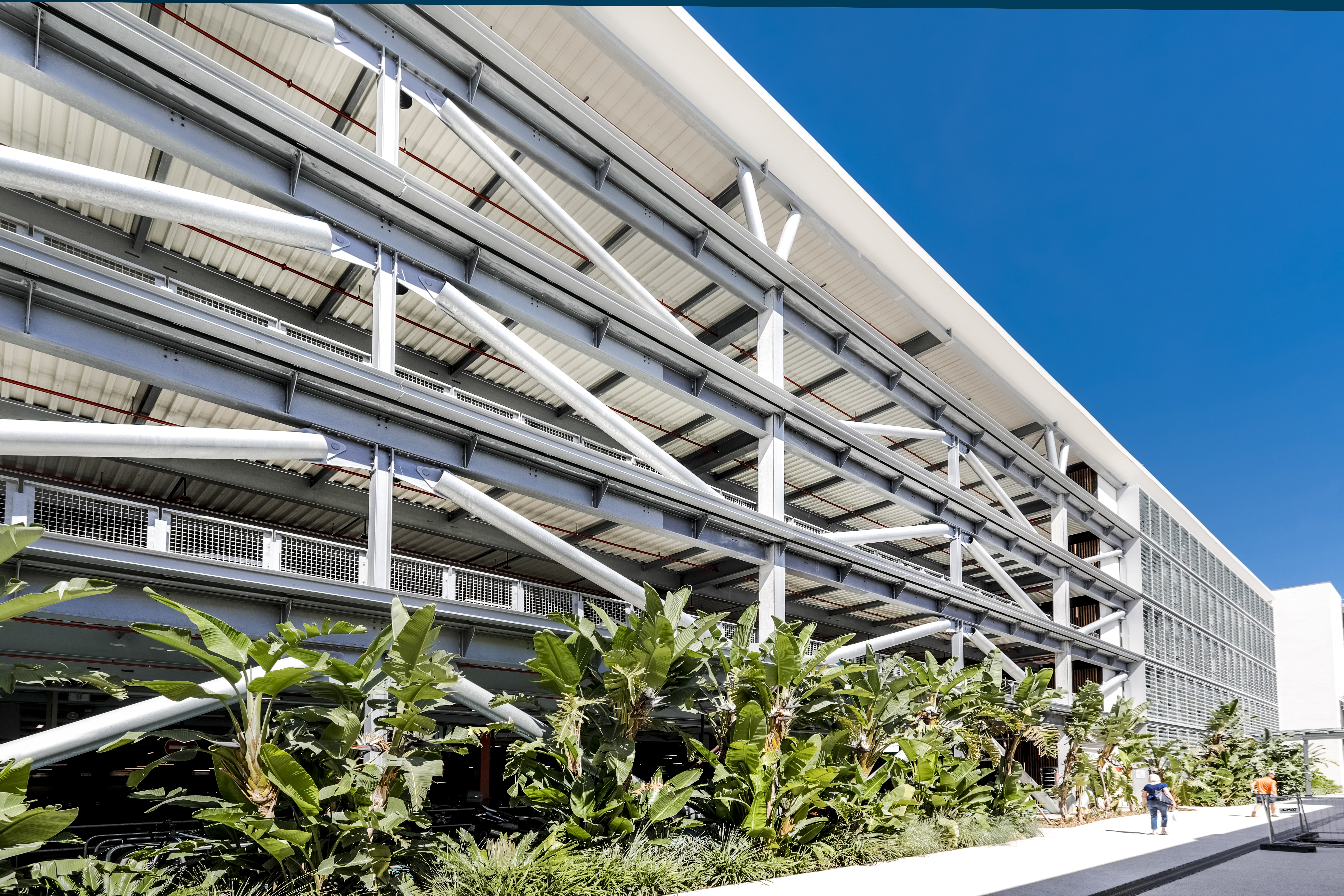

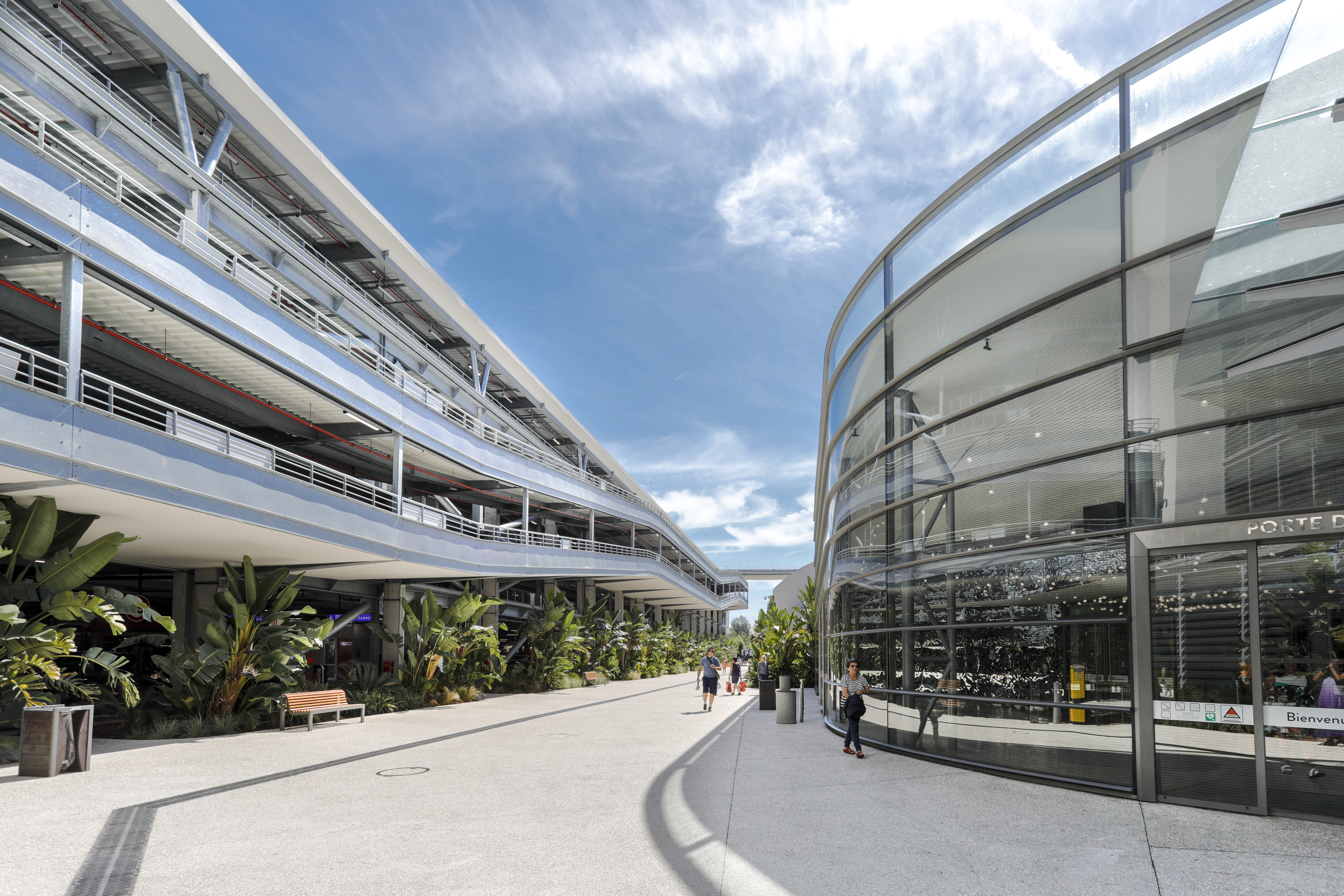

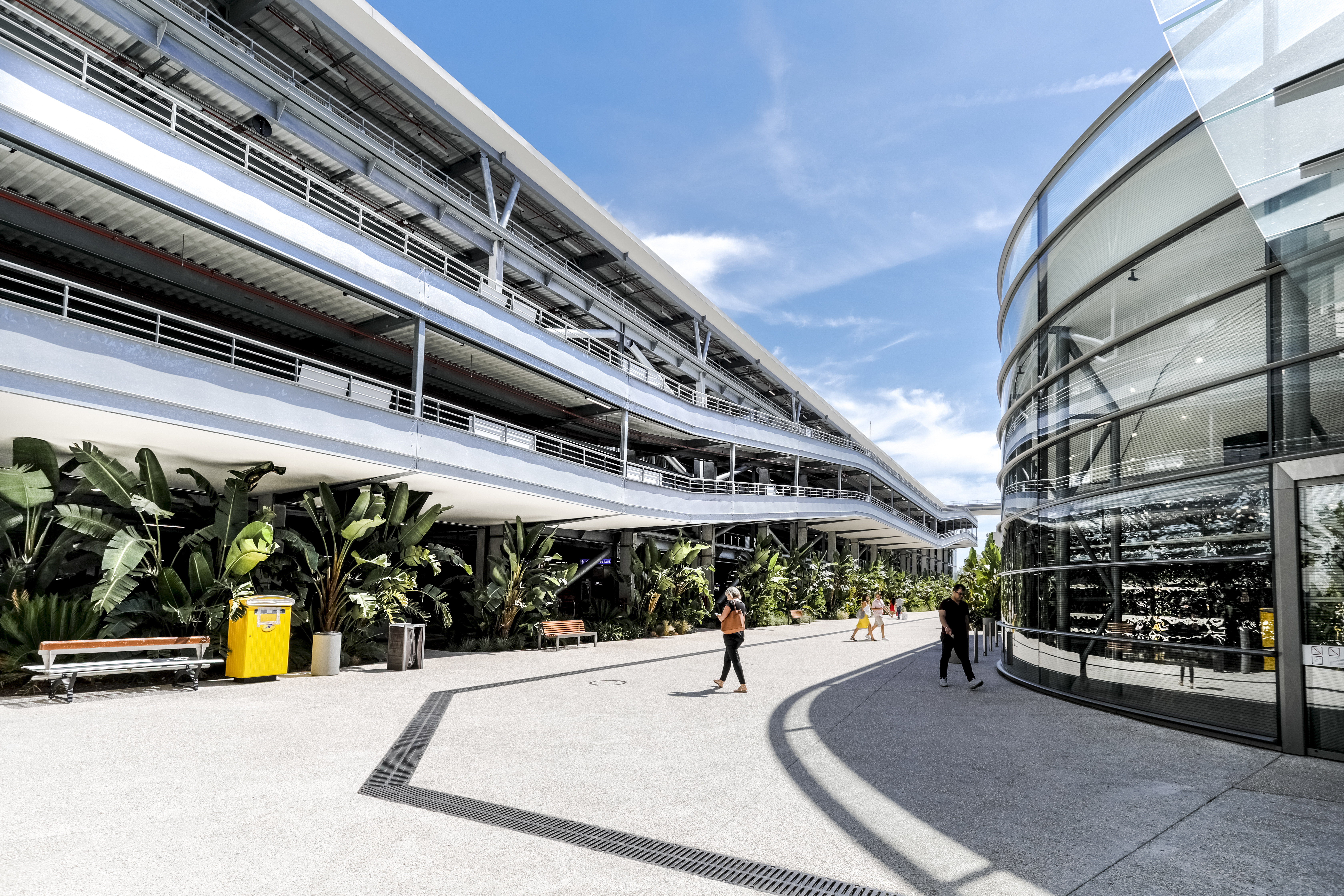

Parking aérien R+4 du centre commercial Cap 3000 à Saint-Laurent du Var (06700).

Structure mixte (poteaux métalliques remplis de béton, poutres et solives acier et planchers collaborants).

Cette conception a permis une optimisation du délai de construction et une diminution du temps de chantier sur site.

Client : Altaréa Cogedim, maîtrise d'ouvrage déléguée

Maîtrise d'ouvrage : Aldeta

Entreprises : Groupement Dumez-Briand Construction métallique

Architectes : Groupe-6, Agnès Plumet Chef de projet extensions et parking

Bureau d'études : SNC Lavalin (structure) ; RFR (structure métallique, façades)

Surface : 111 630 m² de parkings (3460 places)

Acier galvanisé : 7200 tonnes

Economiste : Groupe-6

Livraison : 2016

Photos : © Chantal Cecchetti

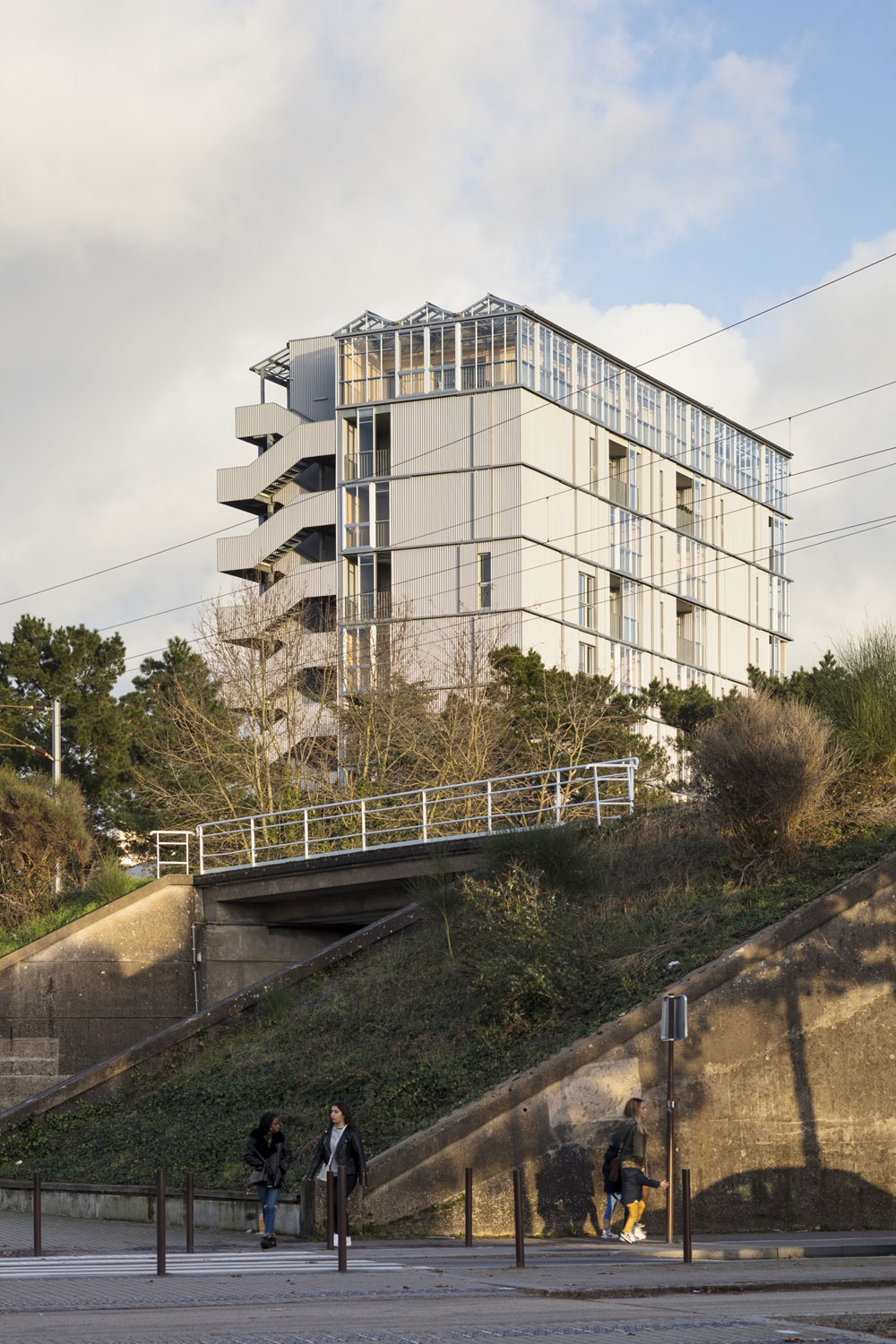

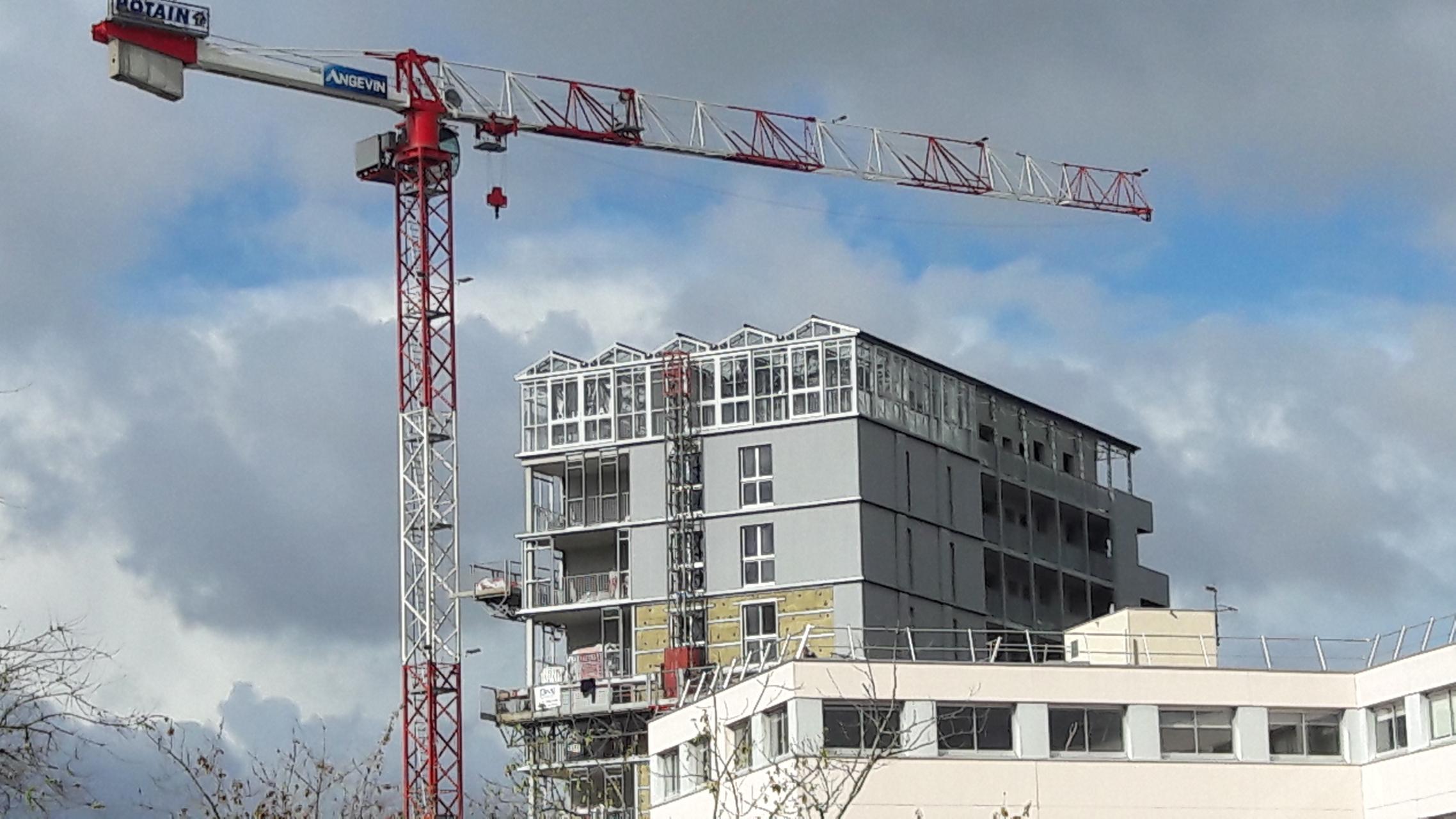

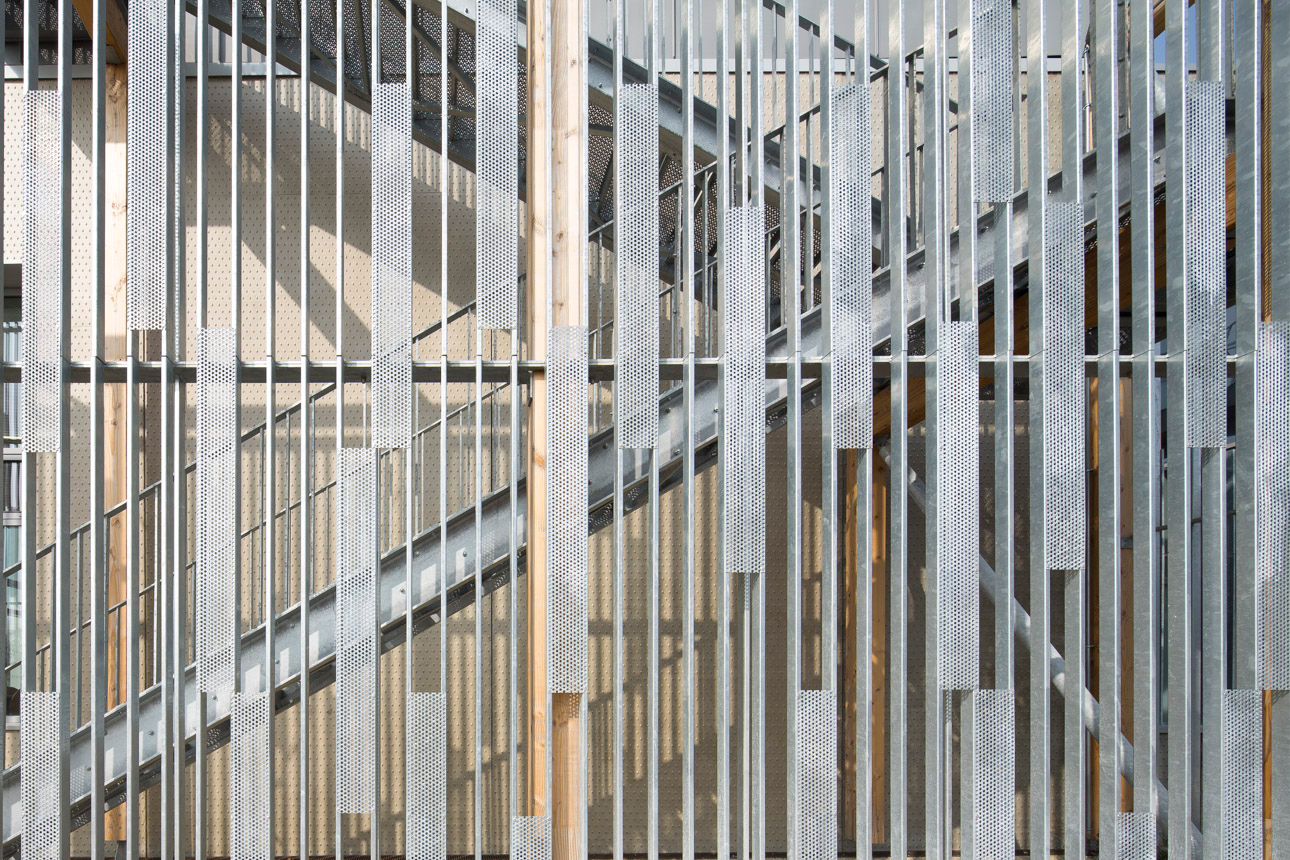

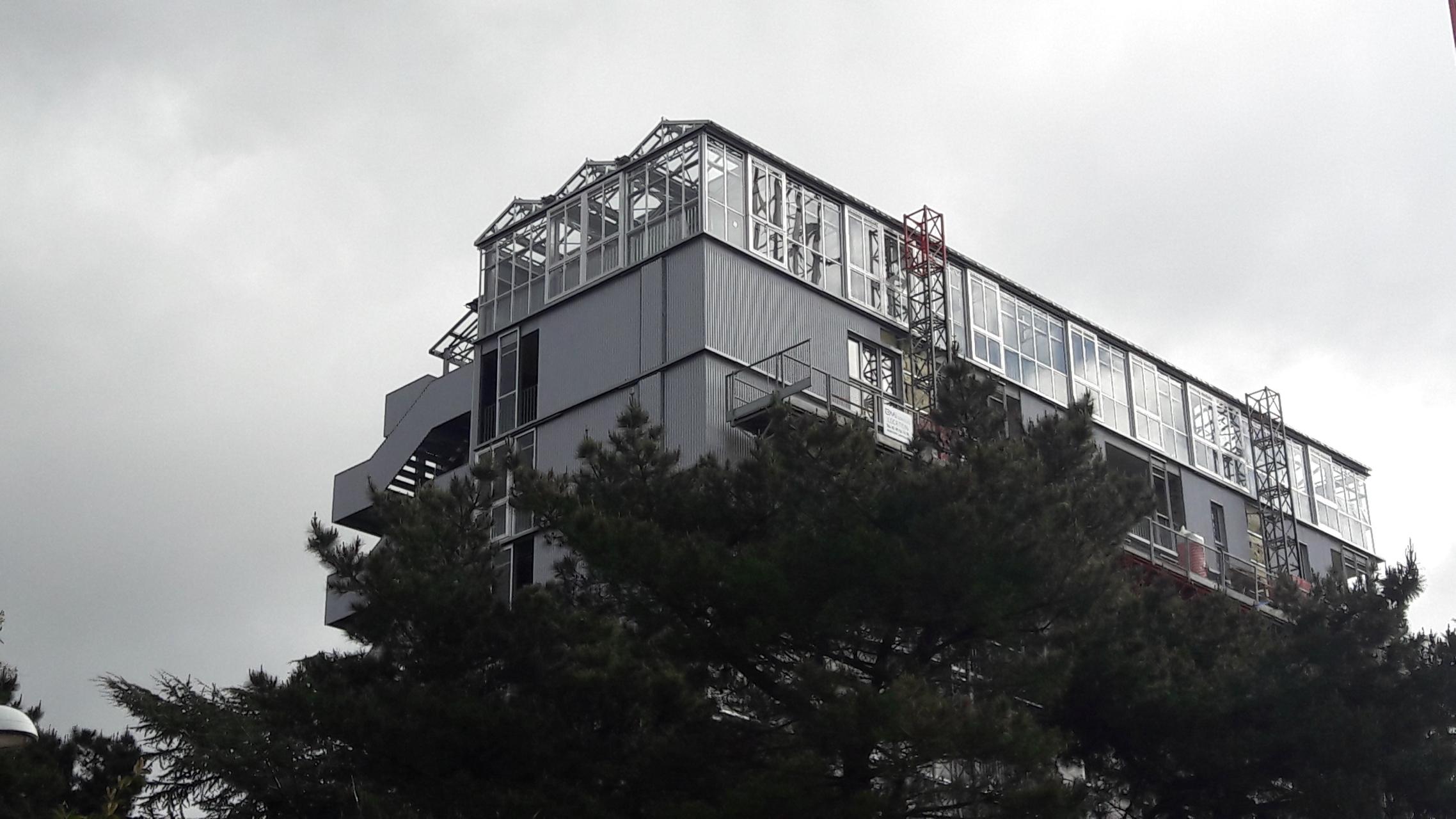

Serre Urbaine en acier galvanisé, sur le site de l'ancienne clinique Legeard (bd Gaëtan Rondeau) à Nantes.

Cette opération accueillira 30 logements sur 1.300 m² et des activités de bureau sur 1.000 m².

Client : Maison Familiale de Loire Atlantique - SCCV Beaulieu Développement - Atlantique Habitations

Maître d'oeuvres : Groupe Angevin - Agence Block - Guinée-Potin

Bureau d'études : CMF - CETRAC - TRIBU

Surface : 2.228 m² (logements) + 1.560 m² (bureaux)

Coût : 4,86 M€ HT

Livraison : 2020

Photos : Ph. Piron

Géolocalisation : 47°12'24.0"N 1°32'03.6"W

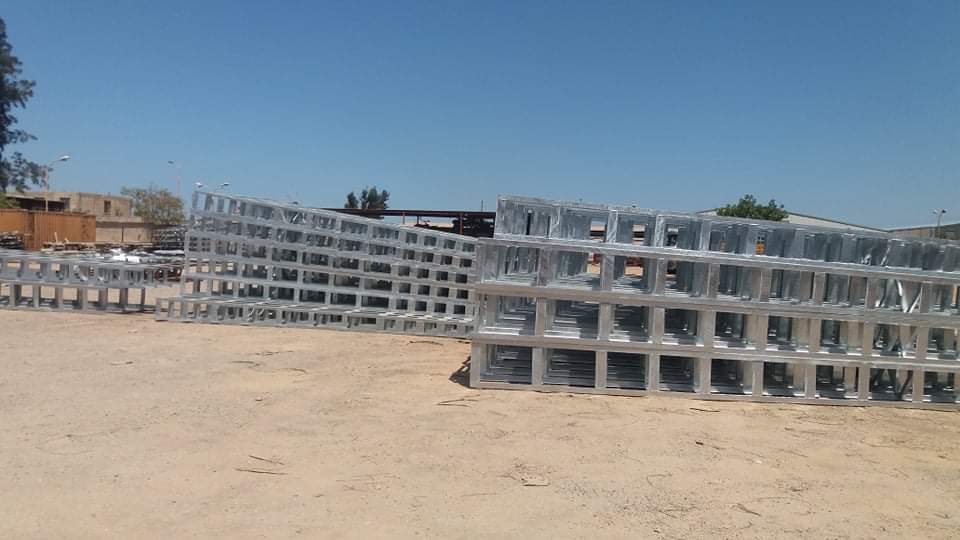

Tour de télécommunication d'une hauteur de 56 m, avec brise-glace et supports d'antennes, plate-forme de repos et de travail, échelle à crinoline.

Transmission de la TNT pour le compte de TDA (Télédiffusion d'Algérie).

Ces tours ont été réalisées suivant un cahier des charges client TDA. Les études,  plans, notes de calculs (génie civil + charpente) ont été réalisés par BATICIM Spa, ainsi que le dossier de fabrication (plans de traçage et plan de montage).

Client : TDA (Télédiffusion d'Algérie)

Ingénieurs : Bureau d'Etudes BATICIM (Algérie)

Constructeur : Baticim Spa

Livraison : 2014

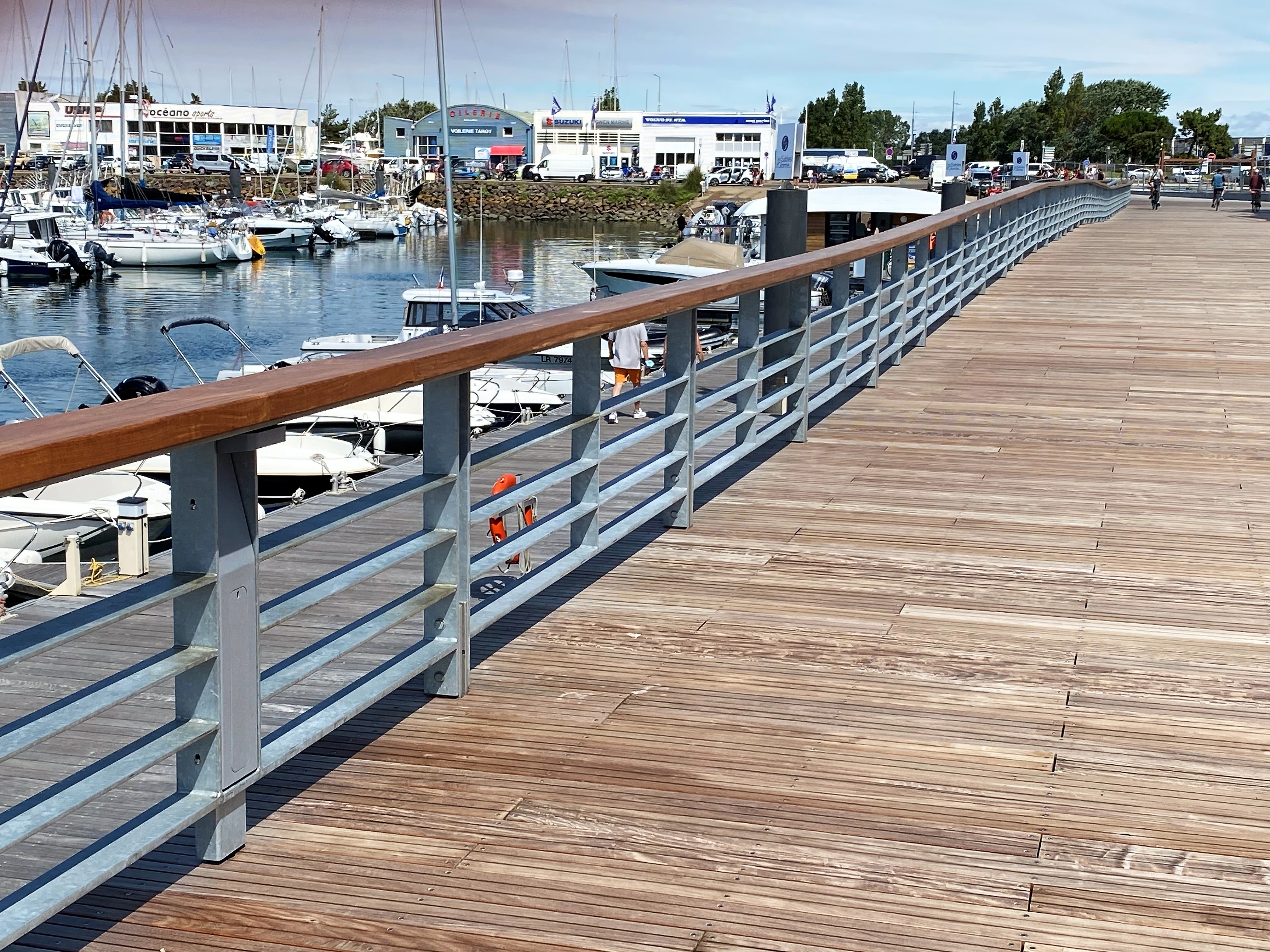

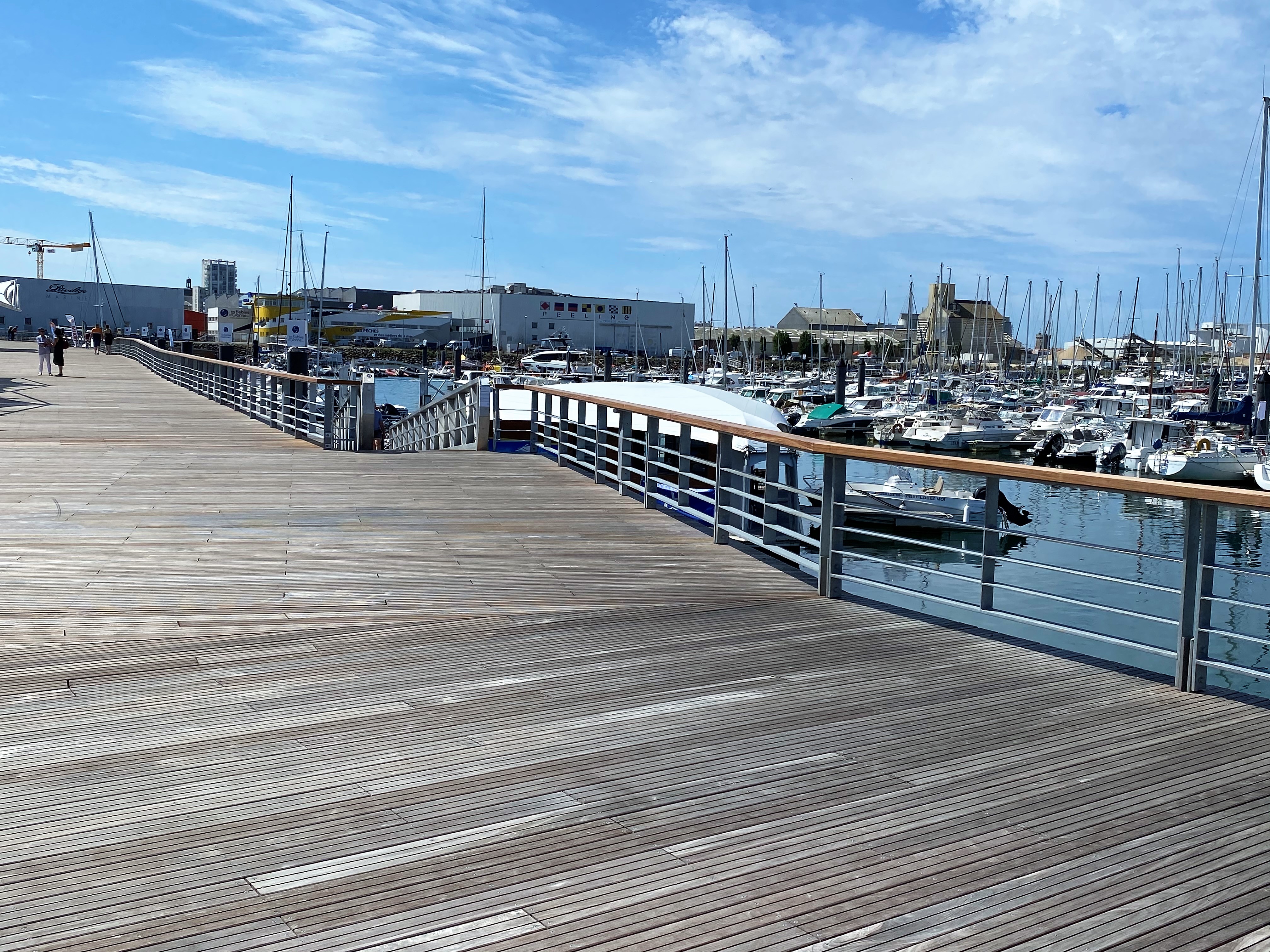

L’Esplanade du Vendée Globe aux Sables d'Olonne s’habille de bois et d'acier galvanisé sur une surface de 2200m².

Tout sera prêt pour le départ du Vendée Globe, le 8 novembre 2020. Onze mois de travaux viennent de s’achever et ont totalement métamorphosé la place du Vendée Globe.

Cette belle avancée sur le port est une réussite architecturale et visuelle de plus 2.000 m² gagnés en partie sur le vide. Cette réalisation a nécessité la pose de larges pieux enfoncés dans l’enrochement de ce qui n’était qu’un talus.

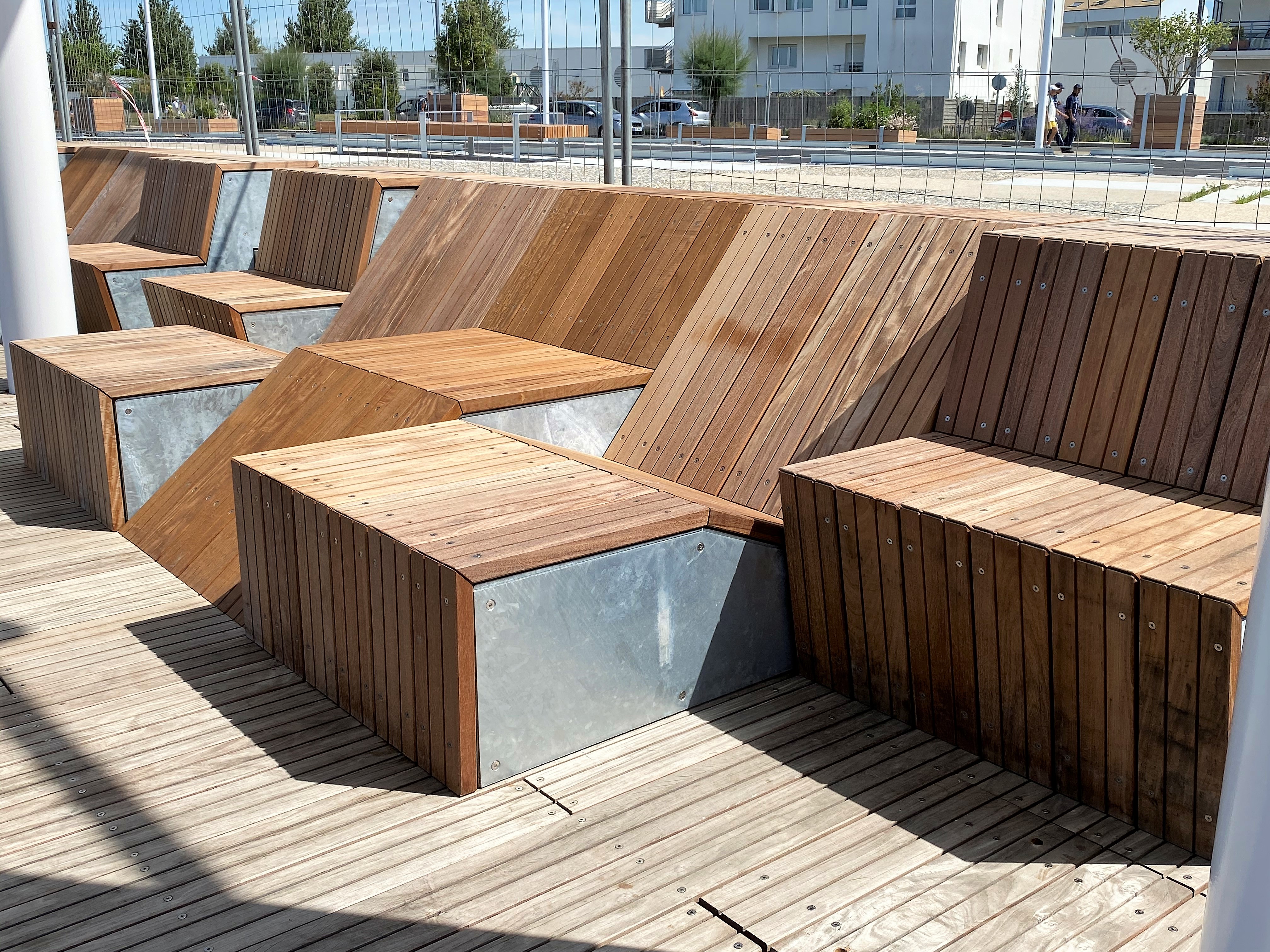

L'espace de promenade a été réalisé en bois et en acier galvanisé, dont la durée de vie est estimée à 50 ans.

La vocation principale de cette extension est de permettre au grand public d’observer et d’accéder aux embarcations de course avant les grandes compétitions nautiques. Des plantations de chênes verts en bacs amovibles viennent achever la décoration et apporter une touche de nature à la place.

Client : La Verchéenne – 49700 Les Verchers Sur Layon

Maîtrise d'ouvrage : Les Sables d'Olonne Agglomération

Surface : 2200 m²

Acier galvanisé : Tonnage d'acier galvanisé (garde-corps + bancs) : 25 tonnes

Coût : Coût global (aménagement + équipement) : 4,5 M€ - Financement Sables d'Olonne Agglomération, Département de la Vendée, Région des Pays de la Loire et Etat

Livraison : Juillet 2020

Géolocalisation : Latitude : 46.50352 | Longitude : -1.788682

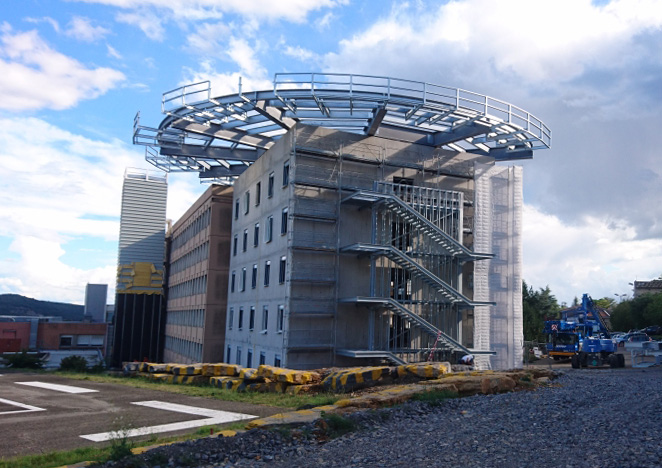

Client : CH d'Ardèche Méridionale

Maître d'oeuvres : ARIES AA Group Valence (26)

Bureau d'études : Bureau Decare St Etienne (42)

Constructeur : Reffet S.A.S. Constructions Métalliques (73) - www.reffet.com. Spécialisée dans la construction métallique et la métallerie, la sté Raffet réalise des ossatures pour l’industrie, le tertiaire, le commerce, l’agriculture, les collectivités et l'habitat.

Surface : Environ 20 mètres de diamètre

Acier galvanisé : Structure acier, 200 tonnes, entièrement galvanisée à chaud

Coût : 6.500.000 Euros

Livraison : 2019

Photos : Reffet S.A.S.

Géolocalisation : Aubenas-en-Ardèche (07) - 44°36’50”N 004°23’50”E

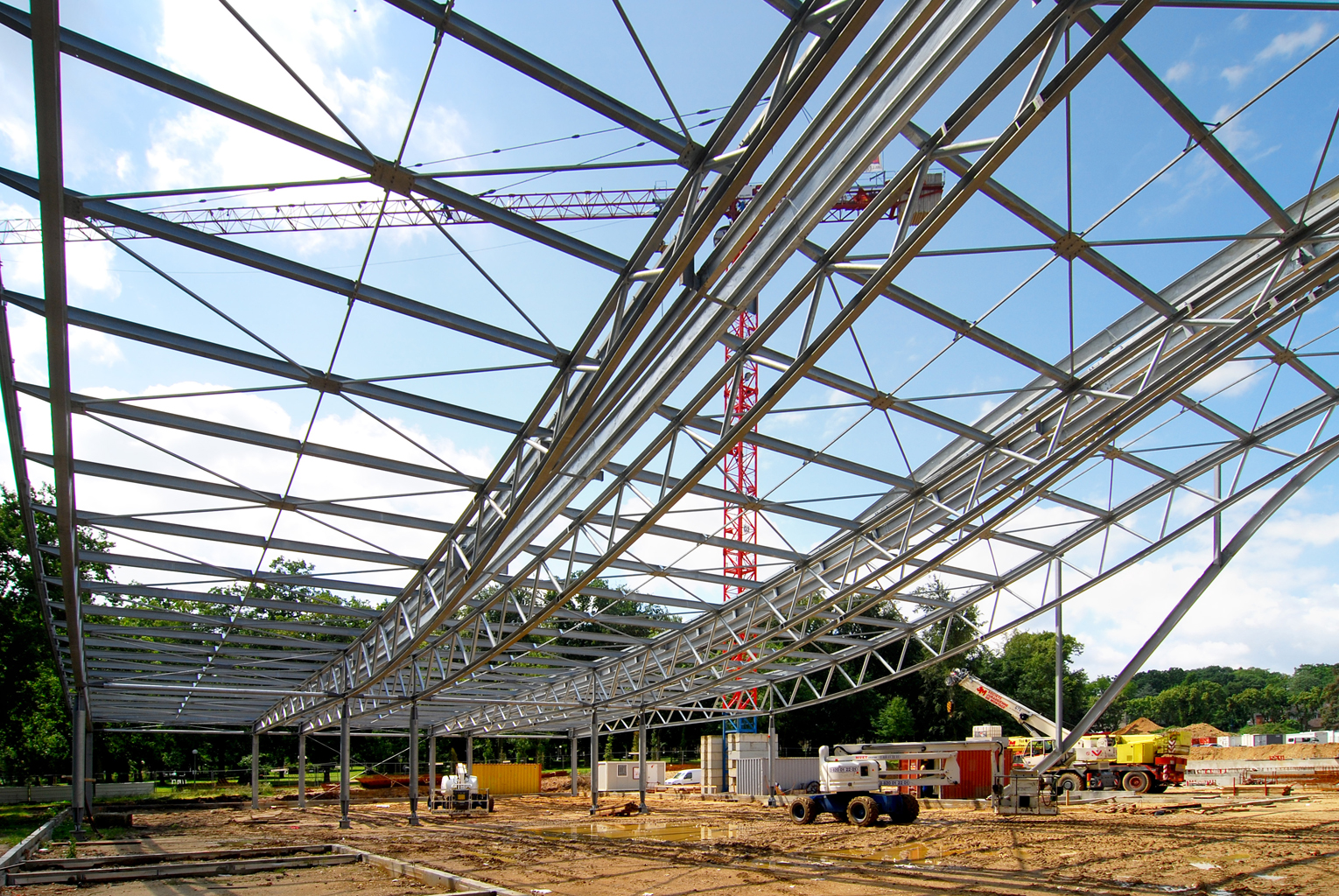

Client : Conseil Régional de la Haute-Normandie

Architectes : Archi 5 / Jacques Sebbag

Bureau d'études : EGIS Ouest

Economiste : SPEC

Livraison : 2011

Géolocalisation : 128, rue Léon Salva 76300

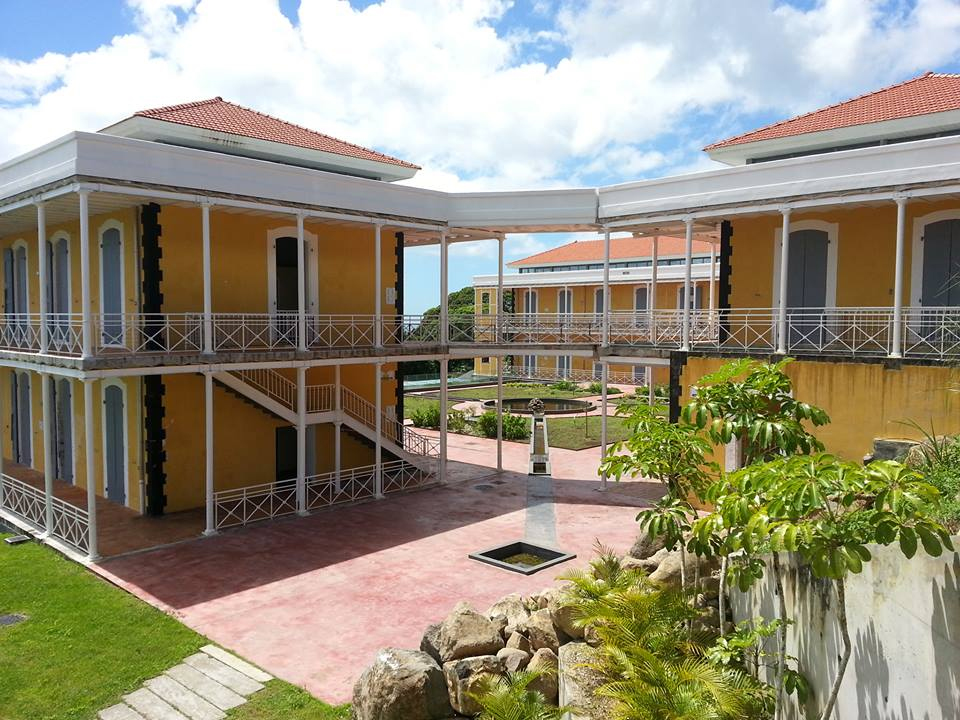

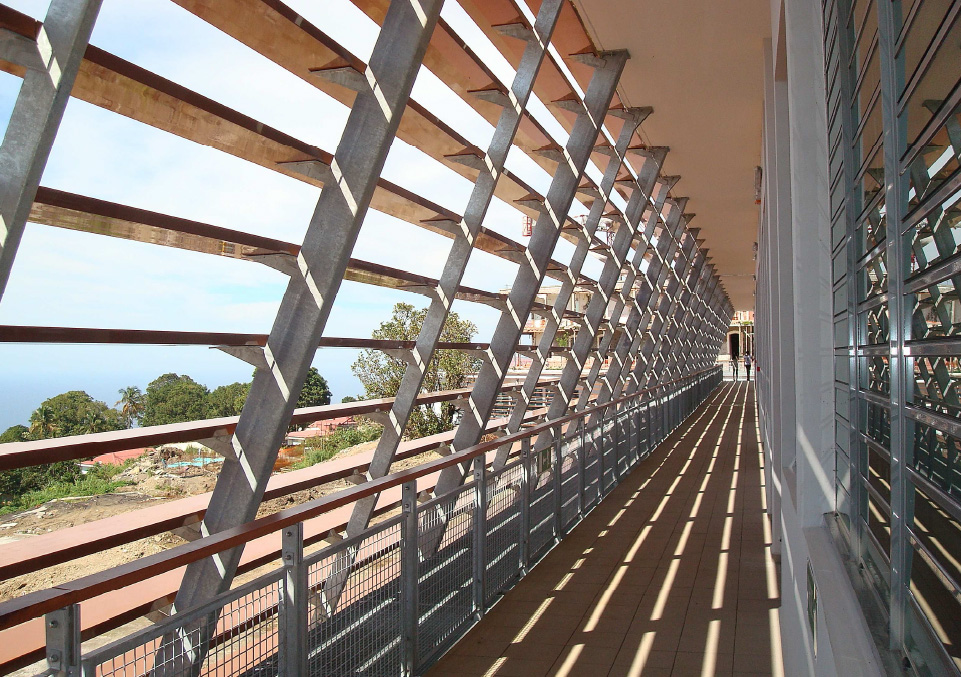

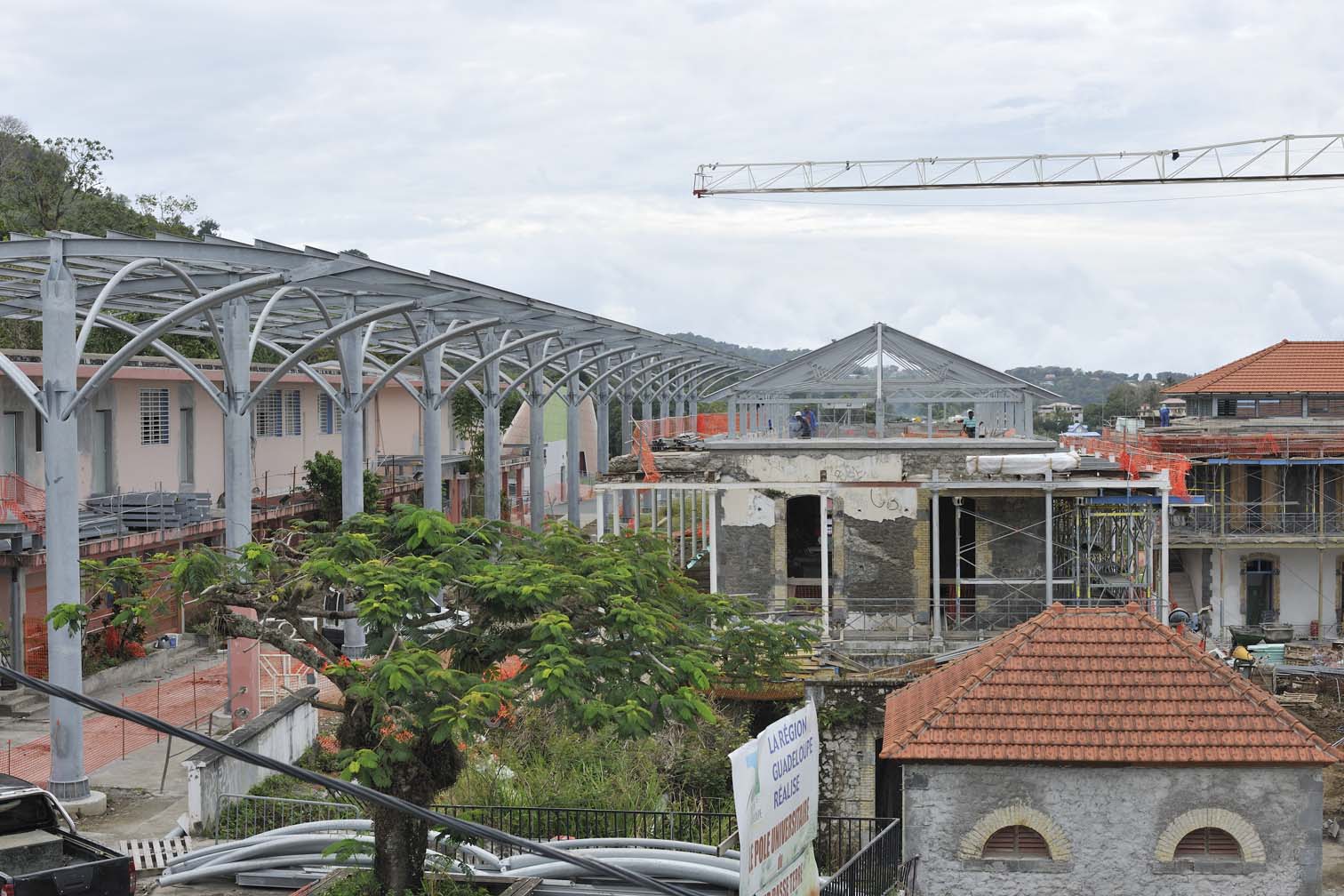

Client : Conseil Régional de Guadeloupe

Maîtrise d'ouvrage : Groupement formé par les Architectes Alain NICOLAS / PONCELET / MACHEFER et les Bureaux d’Etudes HAUSS et ETEC

Surface : 6.250 m² SHOB

Coût : environ 50 M€ HT

Livraison : 2013

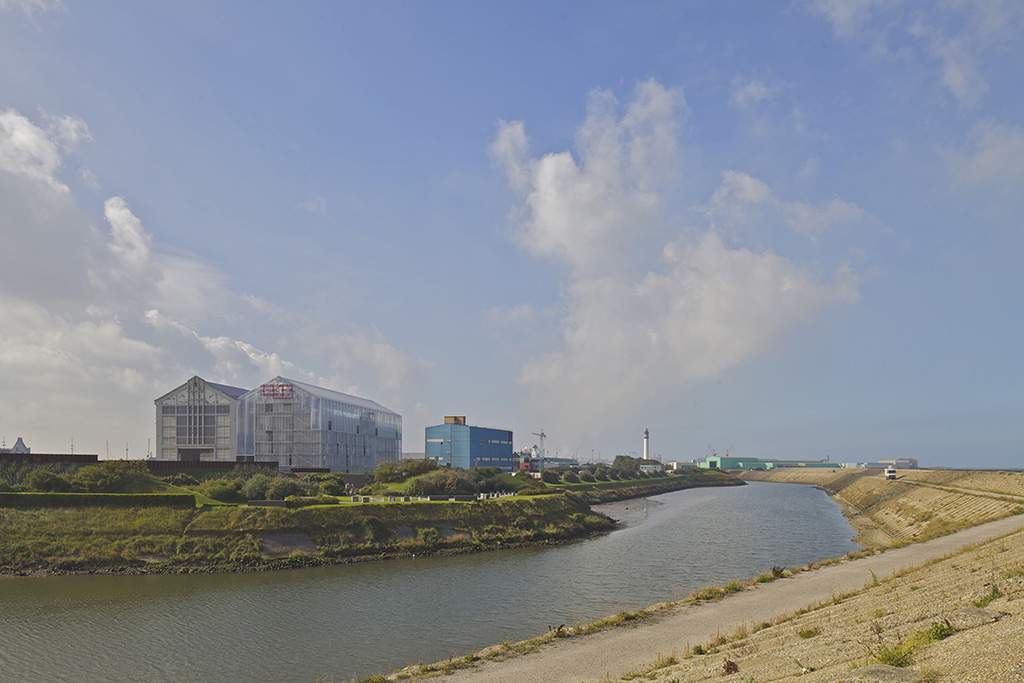

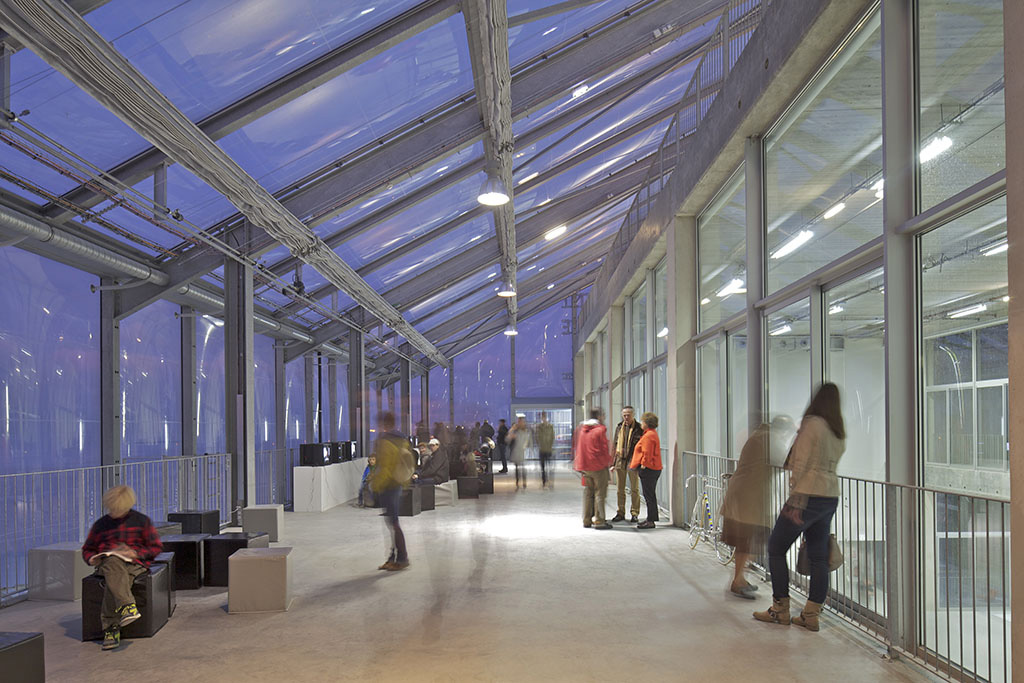

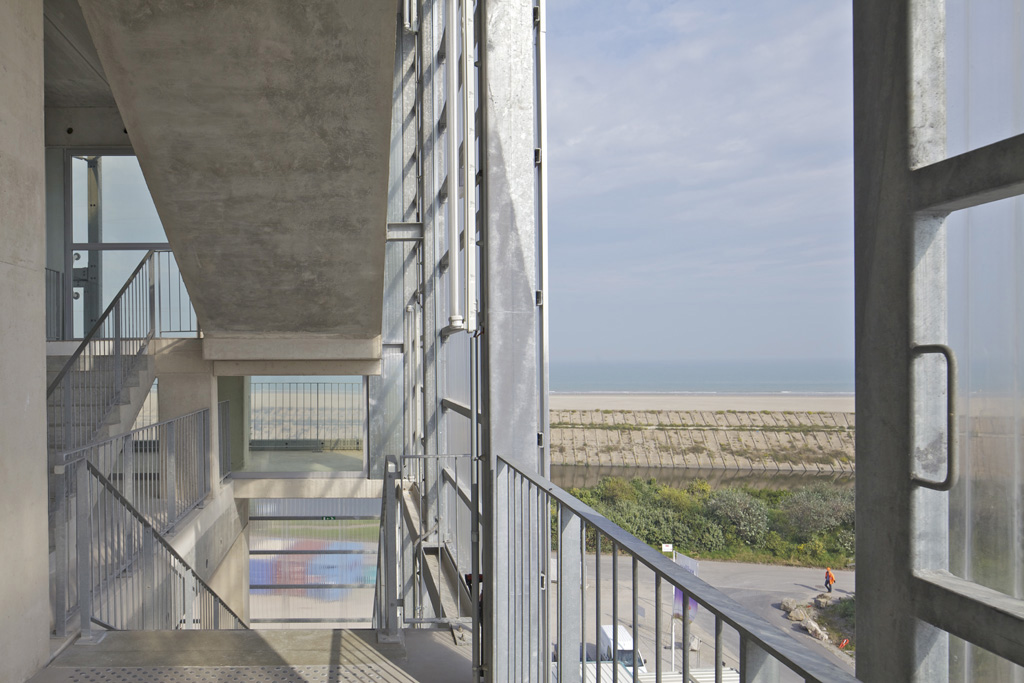

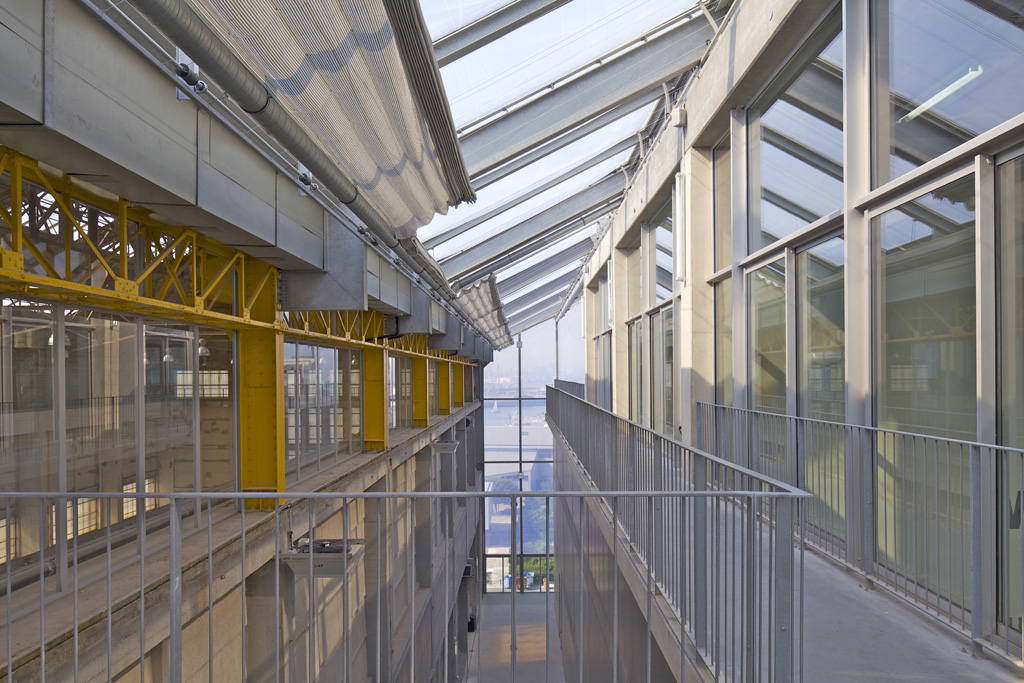

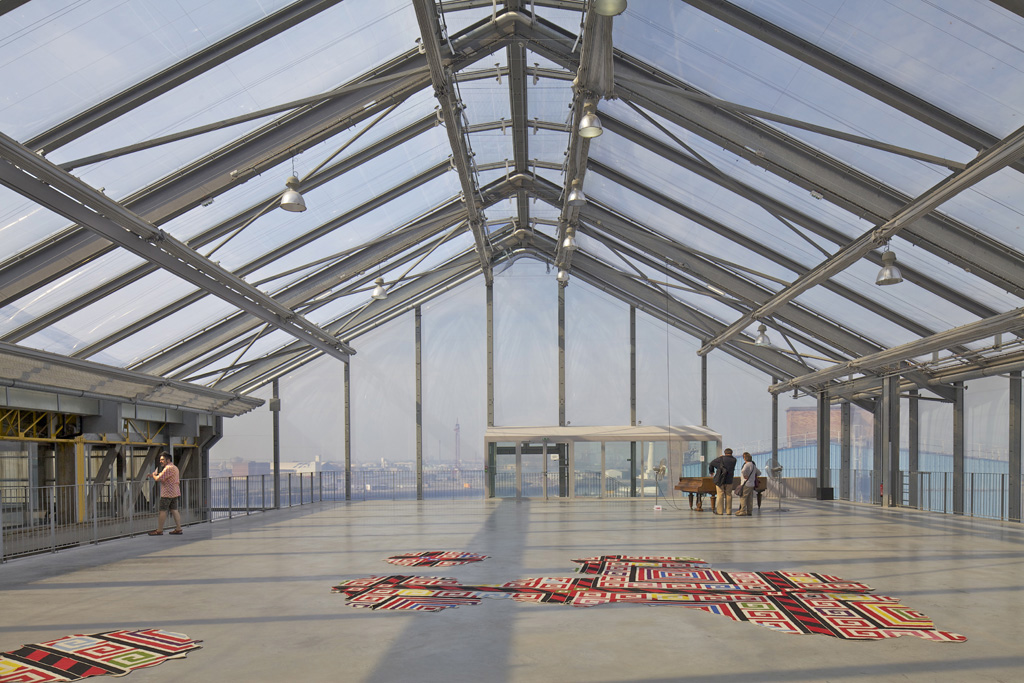

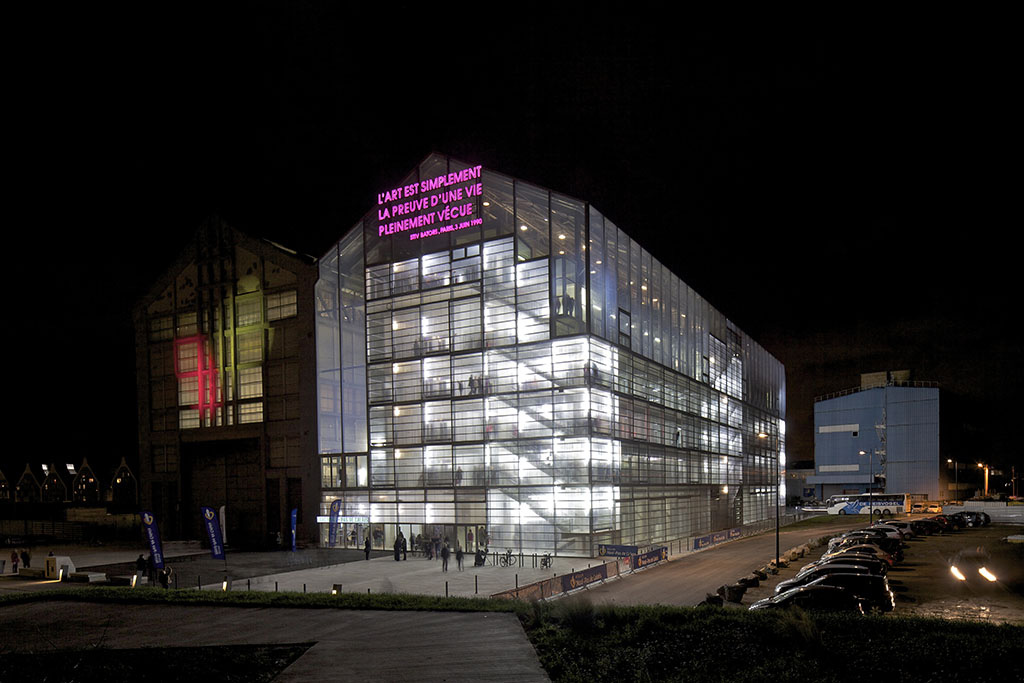

Client : Communauté Urbaine de Dunkerque

Architectes : Anne Lacaton & Jean-Philippe Vassal, avec Florian de Pous, chef de projet, Camille Gravellier, suivi du chantier, et Yuko Ohashi

Ingénieurs : Cesma (structure métallique)

Bureau d'études : Cesma (structure métallique)

Surface : 11 129 m² surface hors œuvre nette comprenant : 9 157 m² de construction neuve et 1 972 m² de la halle existante

Coût : environ 12 M€ HT

Livraison : 2013

Géolocalisation : 503 avenue des Bancs de Flandres 59140

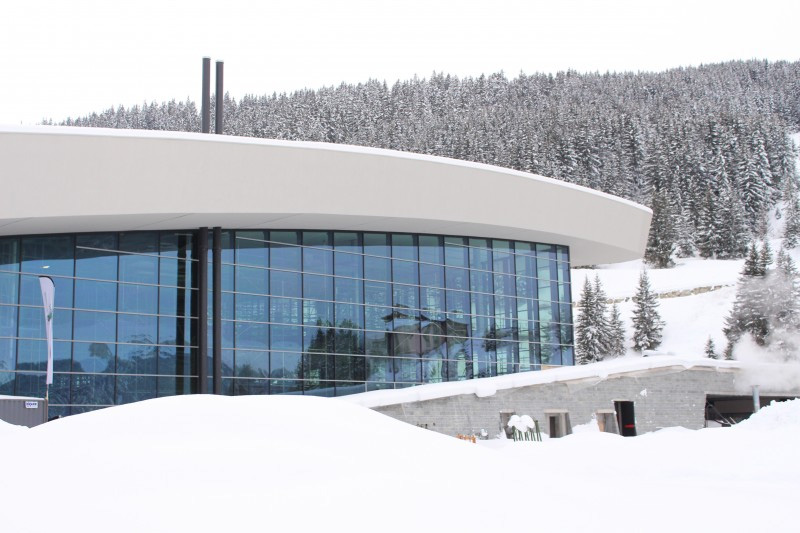

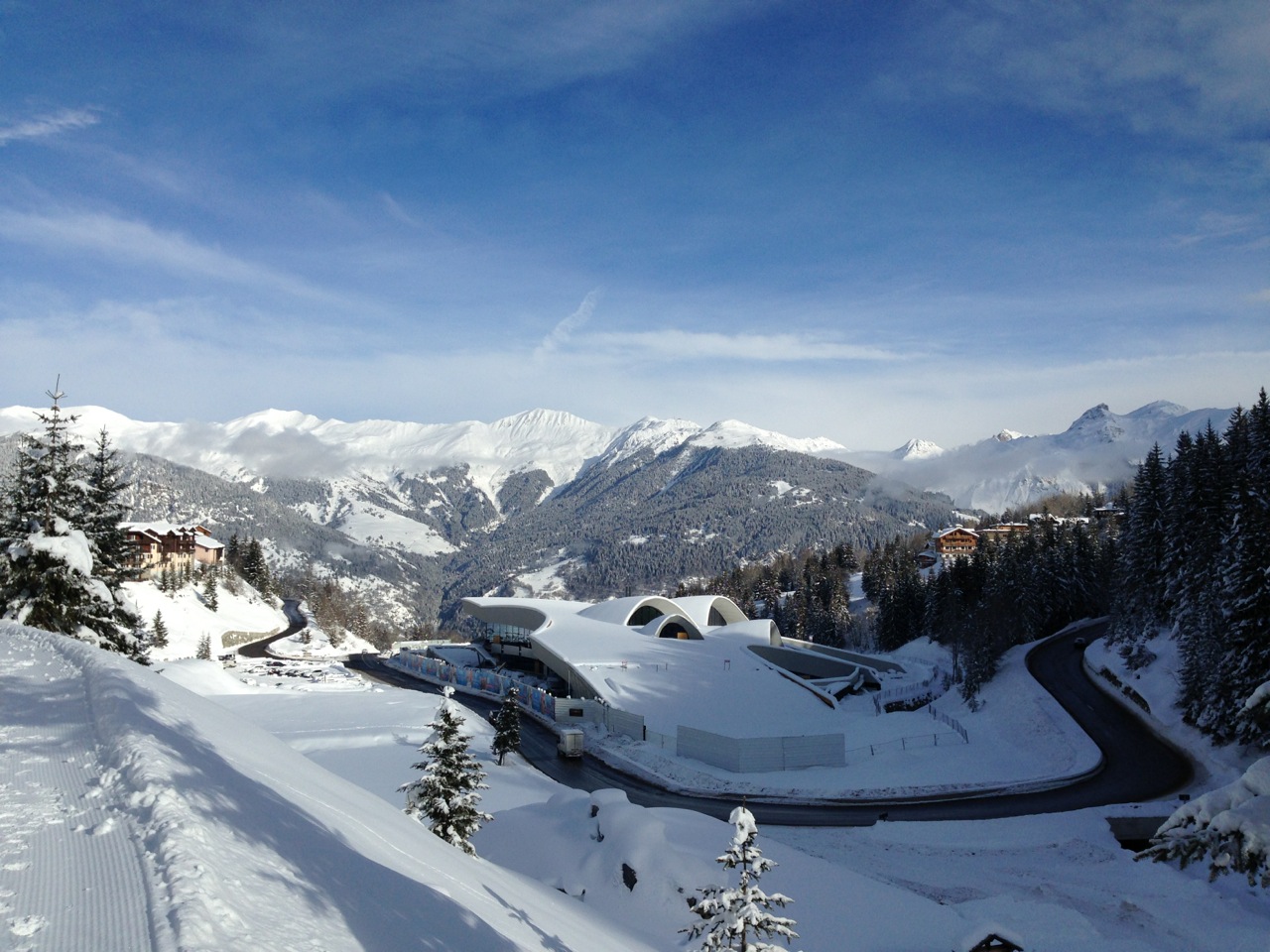

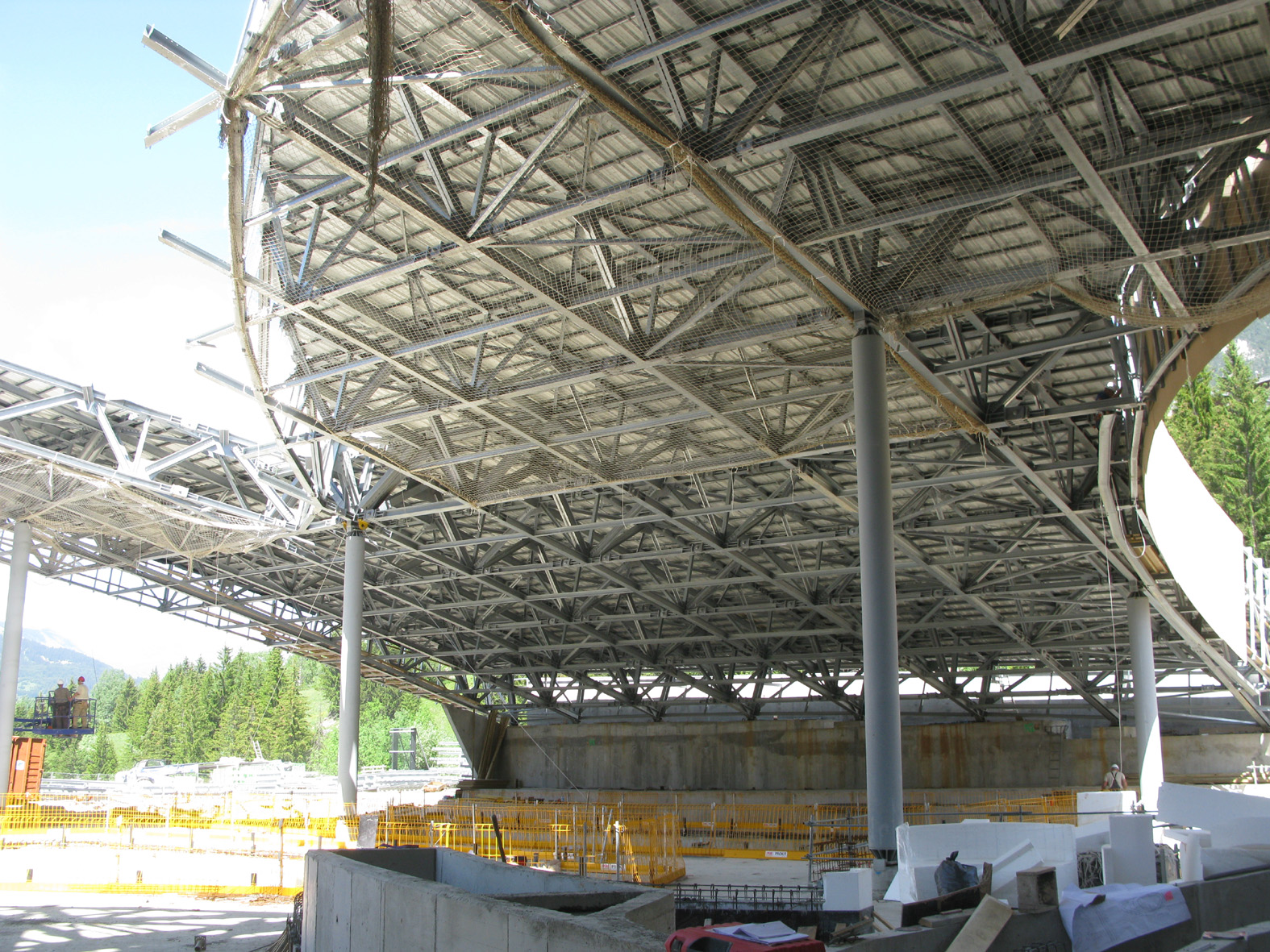

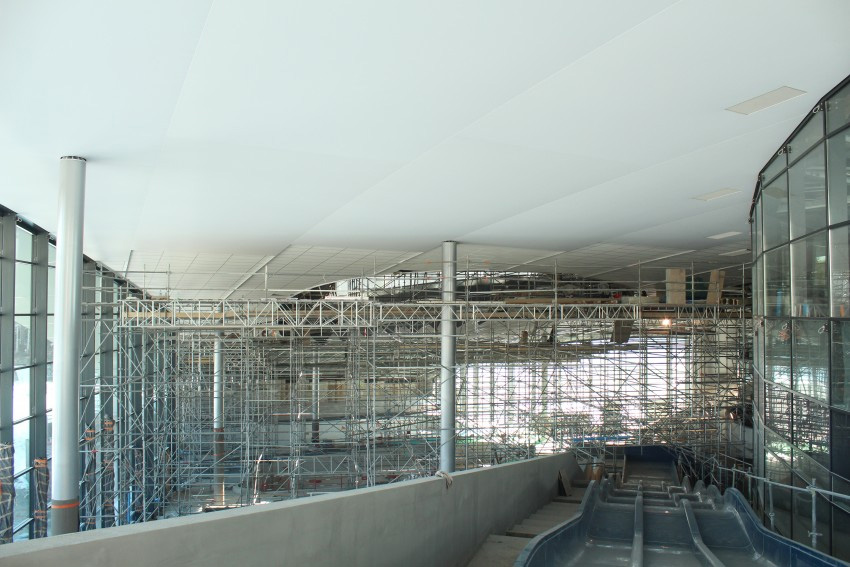

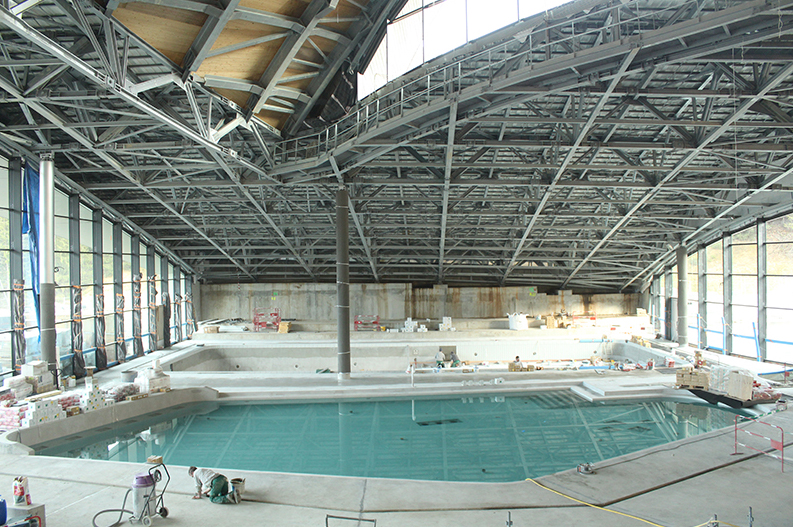

Ce centre aquatique est situé au coeur de l’aménagement urbain du site des Grandes Combes à l’entrée de la station de ski de Courchevel.
Pour envelopper ce programme complexe et volumineux les architectes ont proposé une grande toiture vegetalisée qui répond aux contraintes topographiques, climatiques et environnementales et prolonge ainsi la continuité du paysage environnant sans interruption.
Pour couvrir les espaces intérieurs, conçus en cascades de terrasses et de bassins, tout en conservant une vision panoramique du paysage, la structure de cette toiture de 120x80m repose sur un minimum d’appuis, espacés en certains endroits de 29m et avec des portes-à-faux atteignant 17m. Soumise à de fortes charges de neige et située en zone sismique, la structure réside en une résille de poutres treillis croisées de 2m de hauteur statique, percée en 4 endroits au dessus desquels des coques ouvertes sur le sud apportent la lumière nécessaire aux espaces intérieurs. Une passerelle relie la toiture aux montagnes environnantes.

Client : Ville de Courchevel

Architectes : Auer + Weber + Assoziierte , Stuttgart, Germany

Bureau d'études : Bollinger + Grohmann

Surface : 9 800 m²

Livraison : 2015

Mise en service : Fin 2015

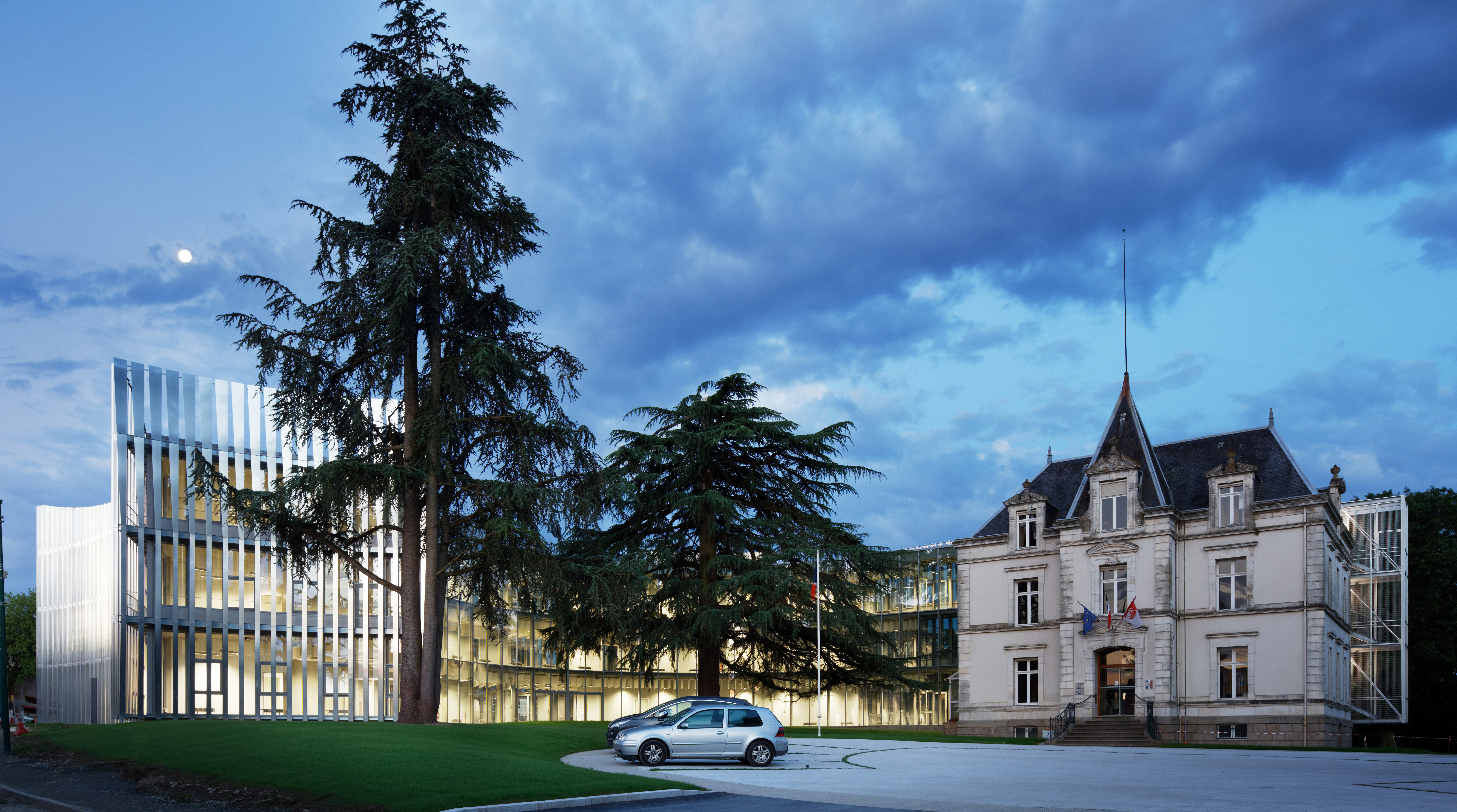

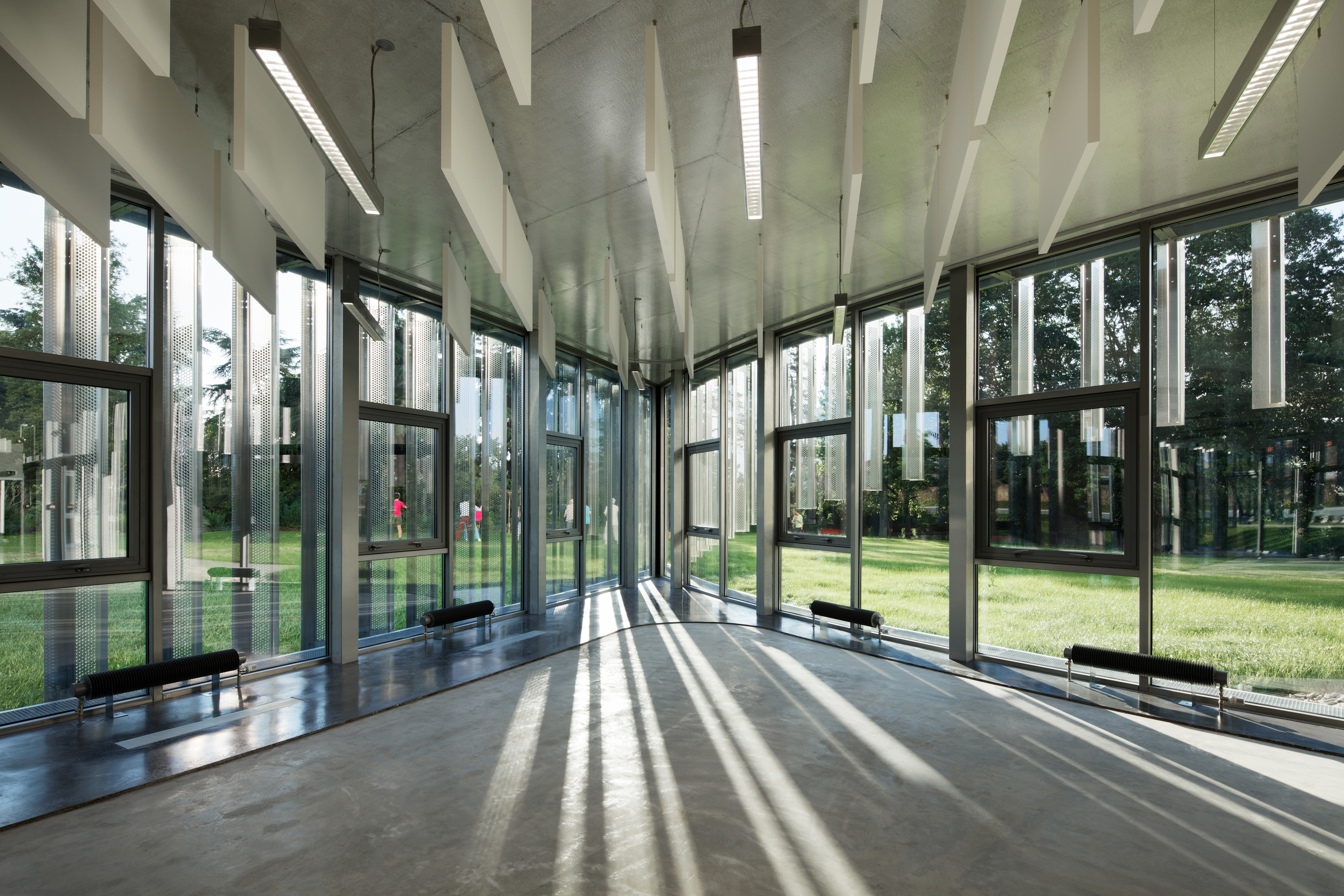

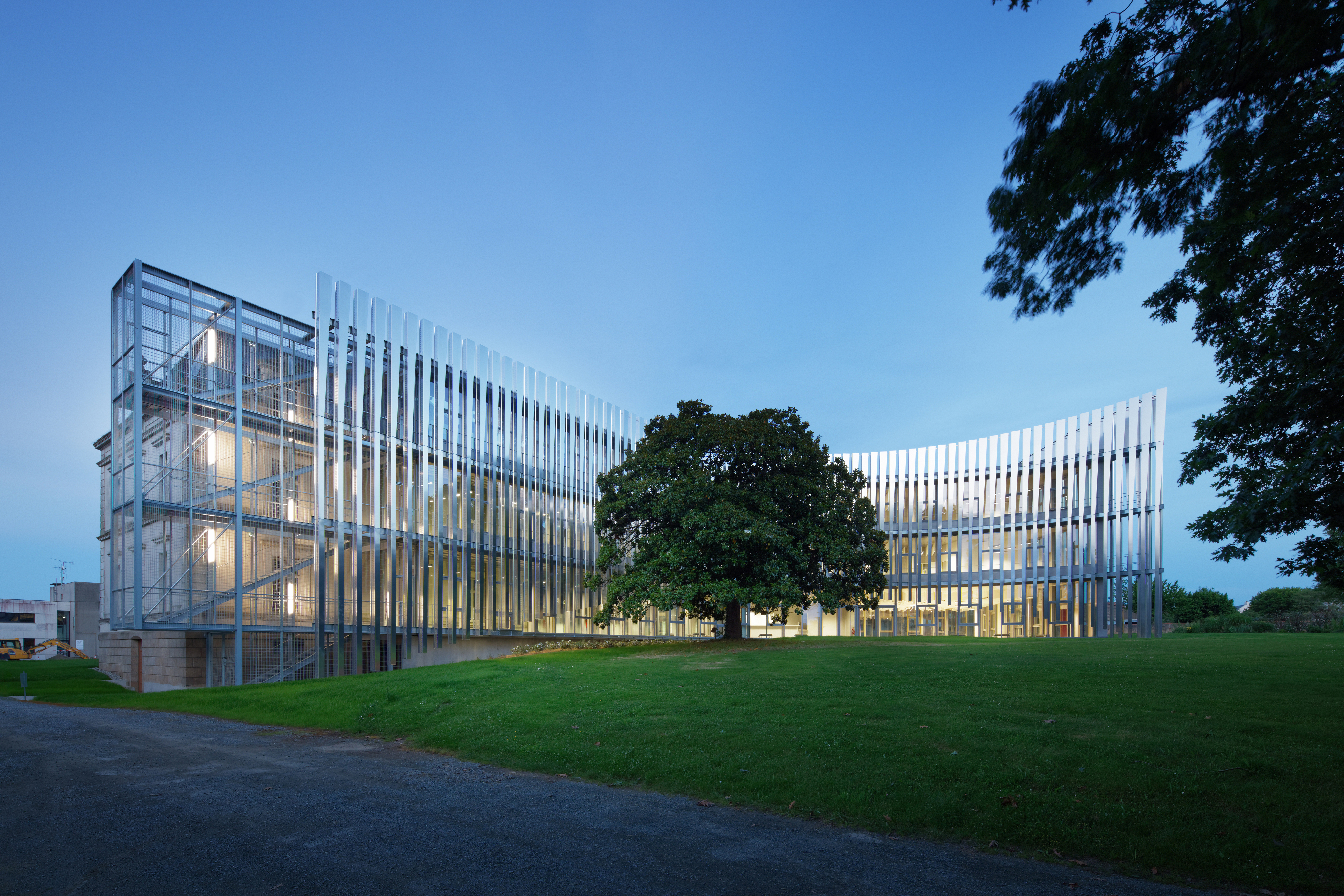

Client : Communauté de Communes du Pays des Herbiers

Architecte(s) associé(s) : Atelier du Pont (Project manager: Julie-Laure Anthonioz), Architecte Associé : Michel Joyau

Bureau d'études : Arest

Constructeur : Briand

Surface : 2.880 m²

Coût : 6.260.000 €

Livraison : 2016

Photos : Takuji Shimmura

Géolocalisation : Rue du Tourniquet, 85500 Les Herbiers - France

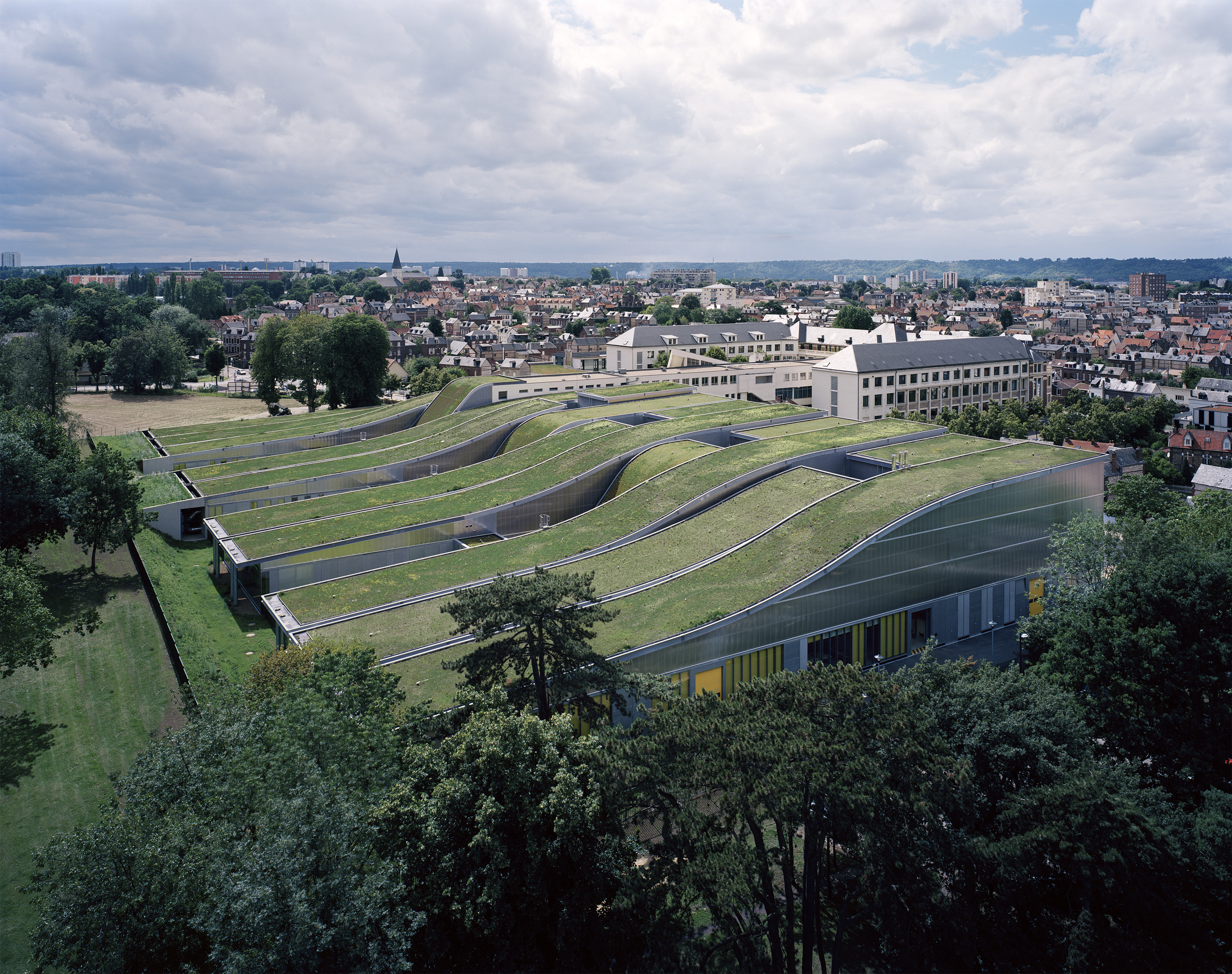

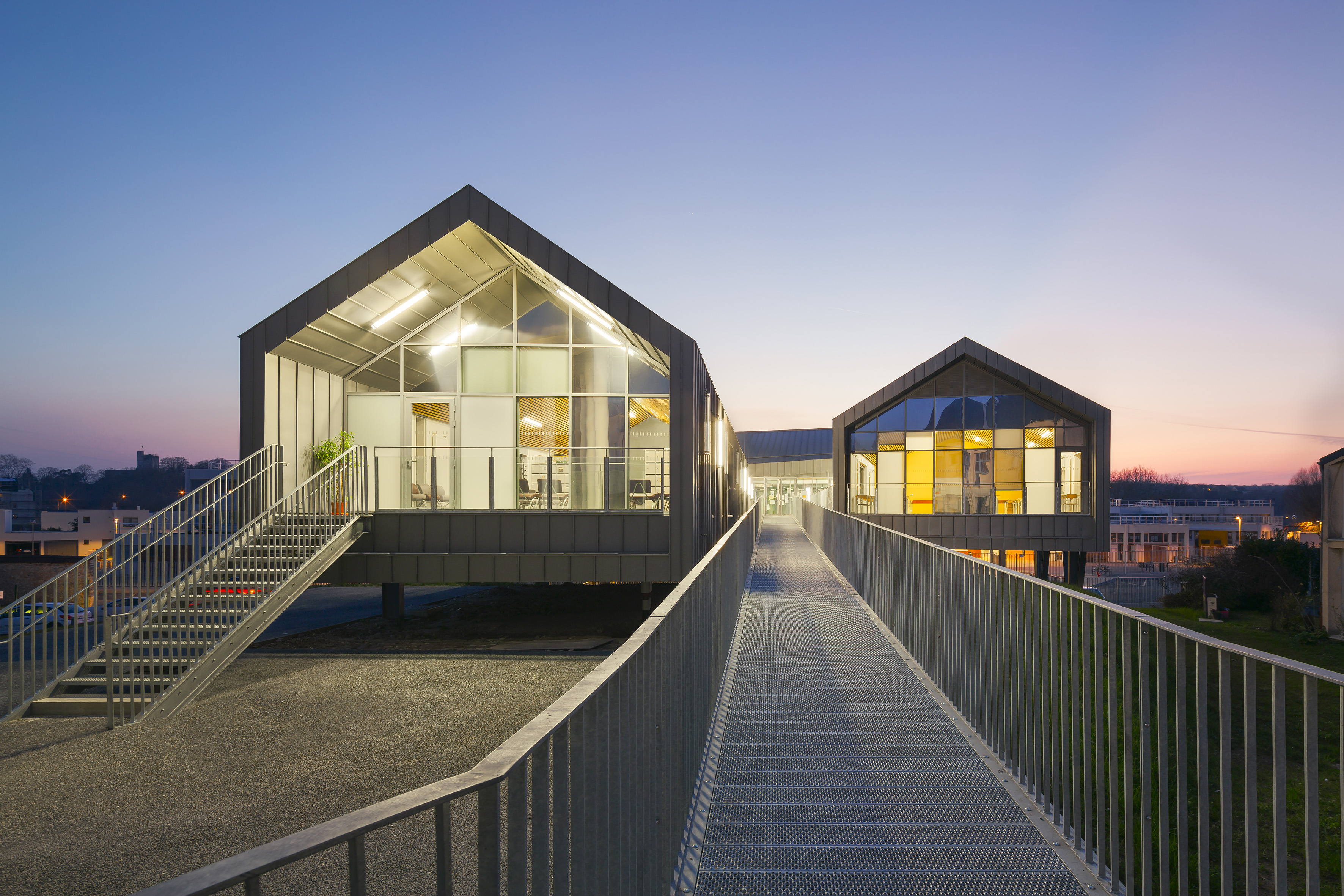

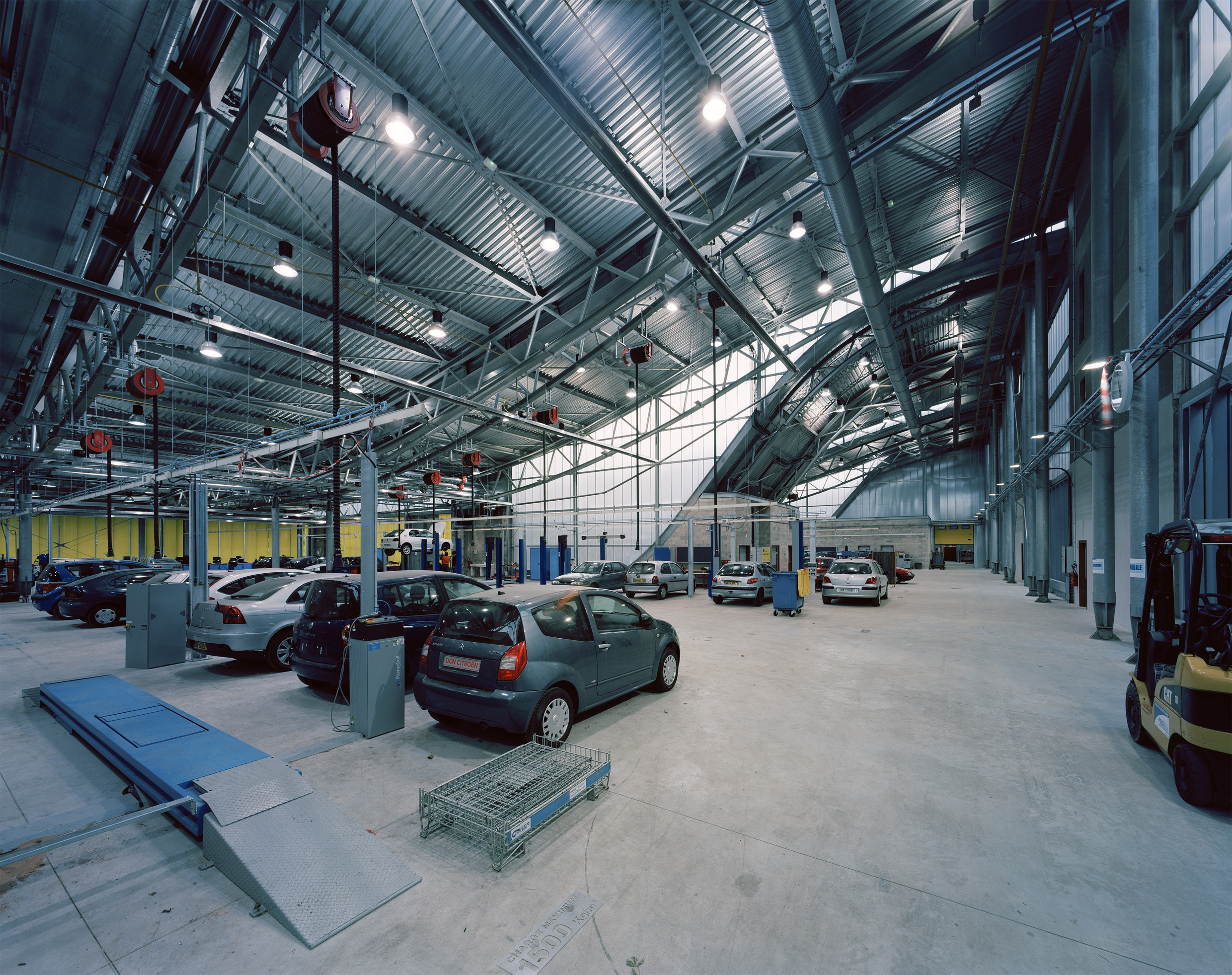

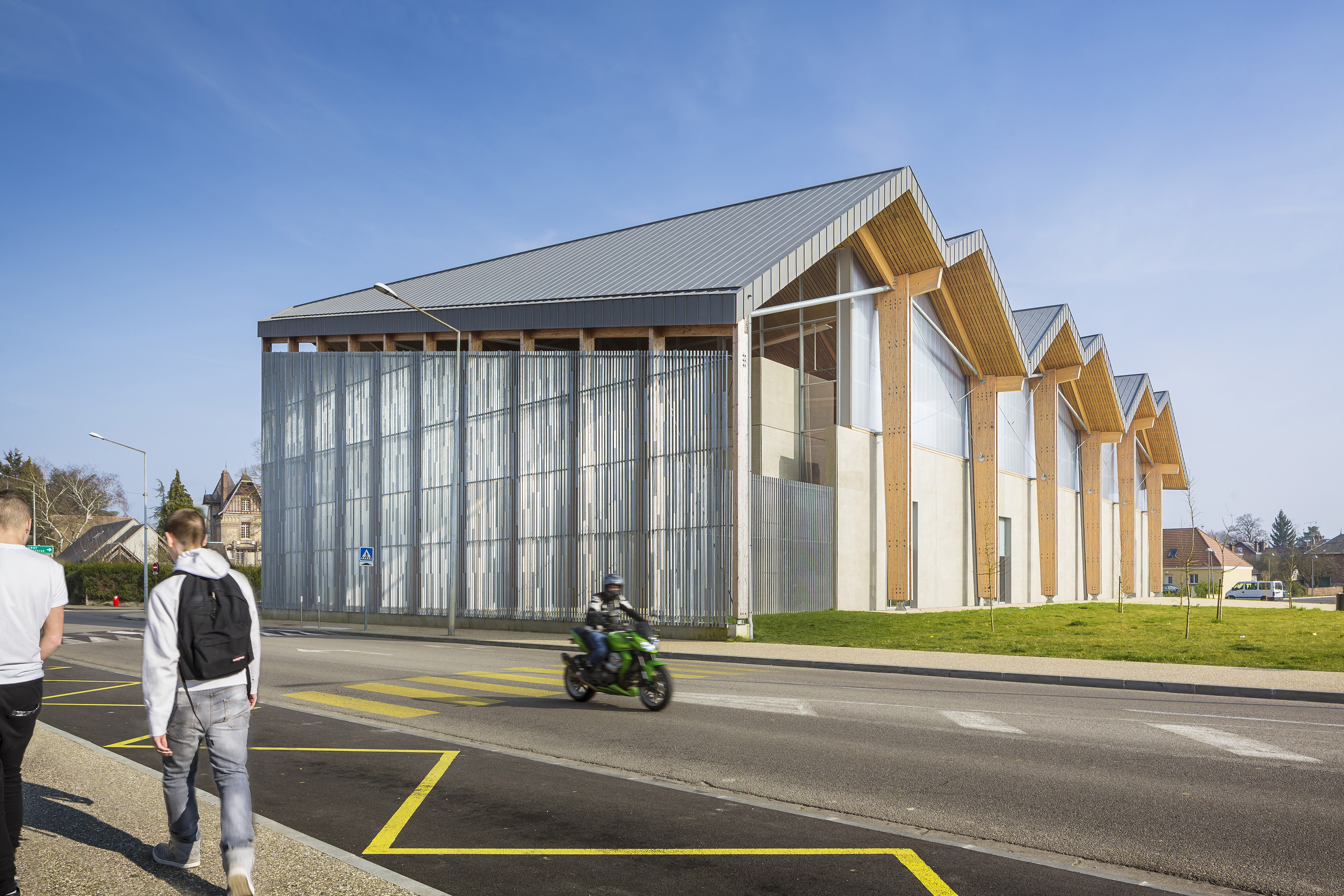

Réhabilitation et extension des lycées. Restaurant, internat, gymnase. Bâtiment BBC

Client : Région Haute Normandie

Maîtrise d'ouvrage : Région Haute Normandie

Architectes : archi5

Bureau d'études : Bureau d’études TCE, économiste, structure, fluides : Egis centre ouest

Surface : Neuf 5 750 m² / Restructuré 17 700 m²

Coût : 24 451 497 Euros HT

Livraison : 2015

Photos : Sergio Grazia

Géolocalisation : Rue Eragny, Gisors

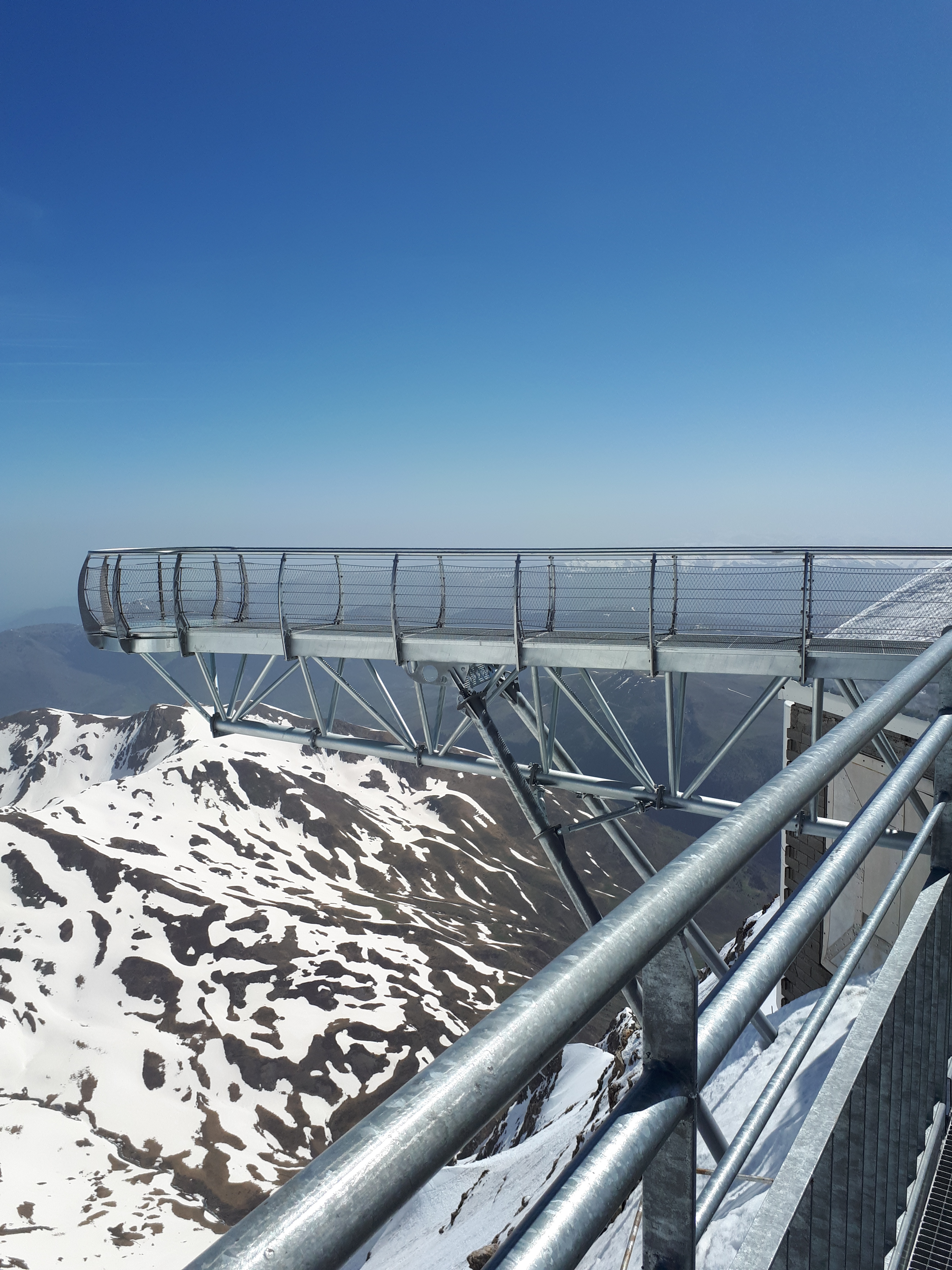

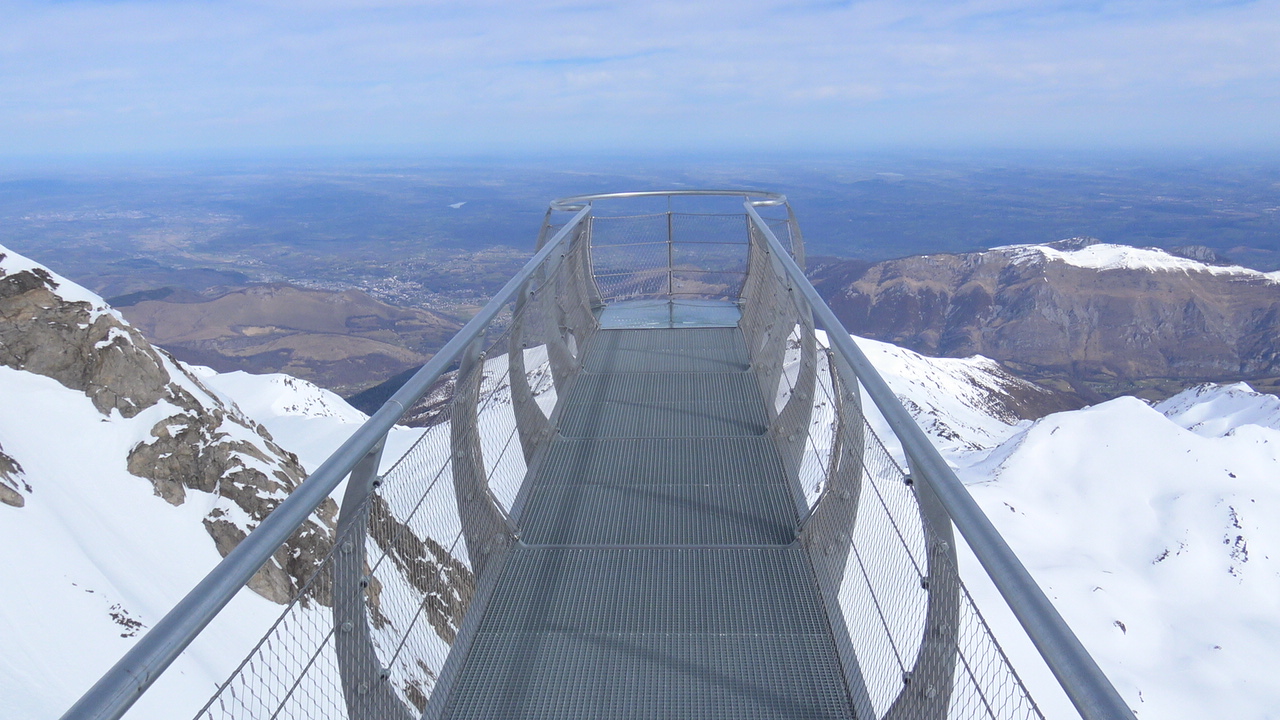

Client : Pic du Midi

Bureau d'études : Mécamont-Hydro

Constructeur : Mécamont-Hydro

Longueur de la passerelle : 12 m

Coût : 7 M€

Livraison : 2018

Géolocalisation : Pic du Midi, 65200 Bagnères-de-Bigorre

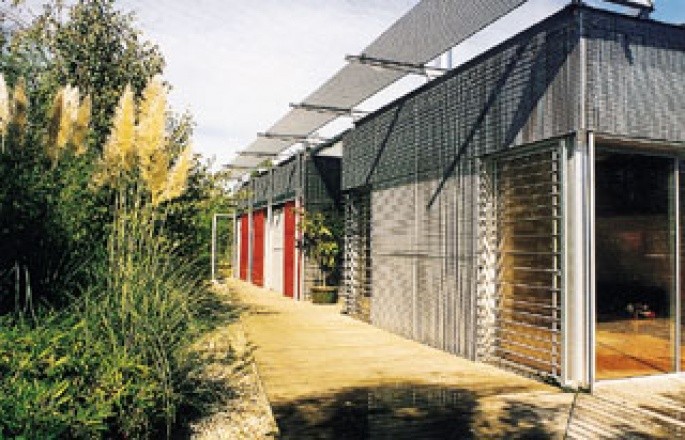

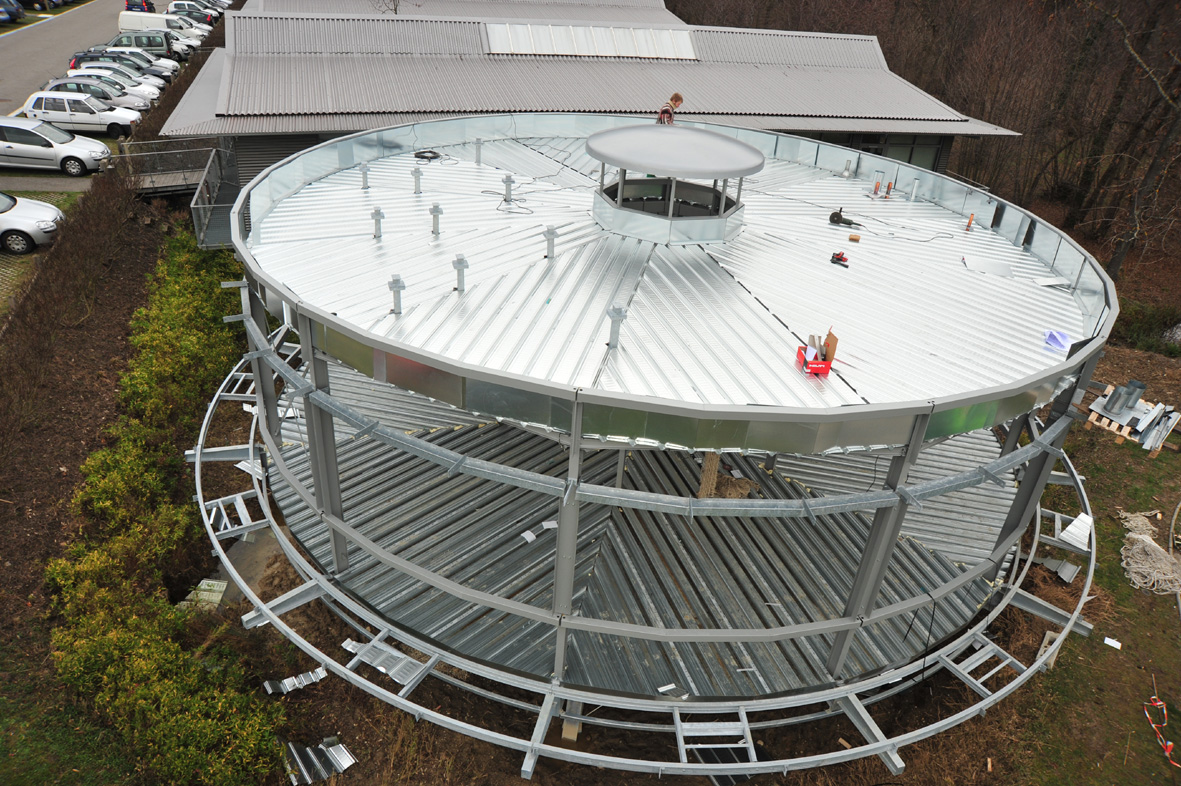

Bâtiment BBC, surface 200 m², 30 tonnes d'acier galvanisé (toutes parties métalliques)

Maîtrise d'ouvrage : SCI Piloti

Architectes : Patriarche & Co

Livraison : 2010

Géolocalisation : Allée du lac de garde,Savoie Technolac, 73375 Le Bourget du Lac cedex 73375

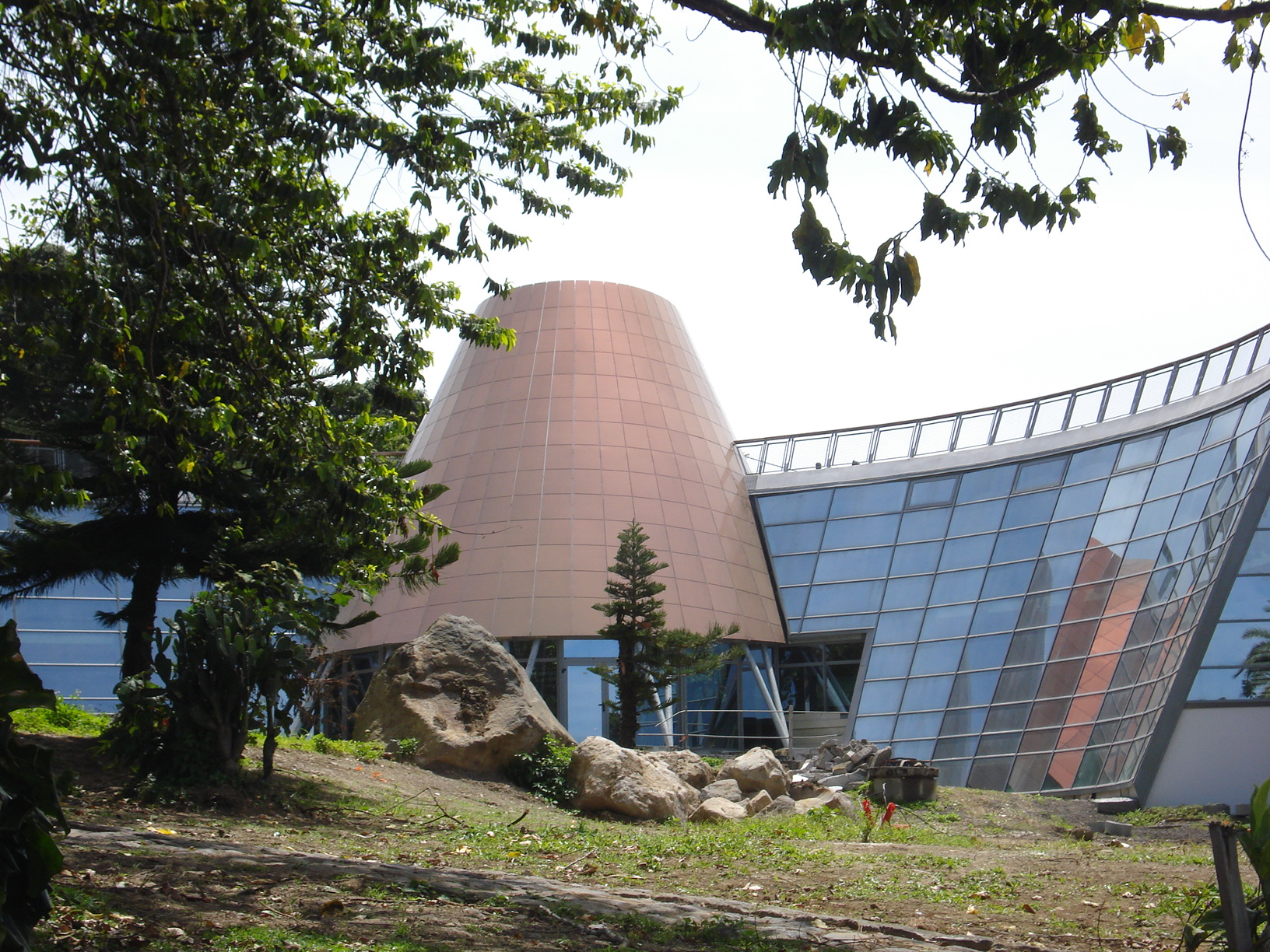

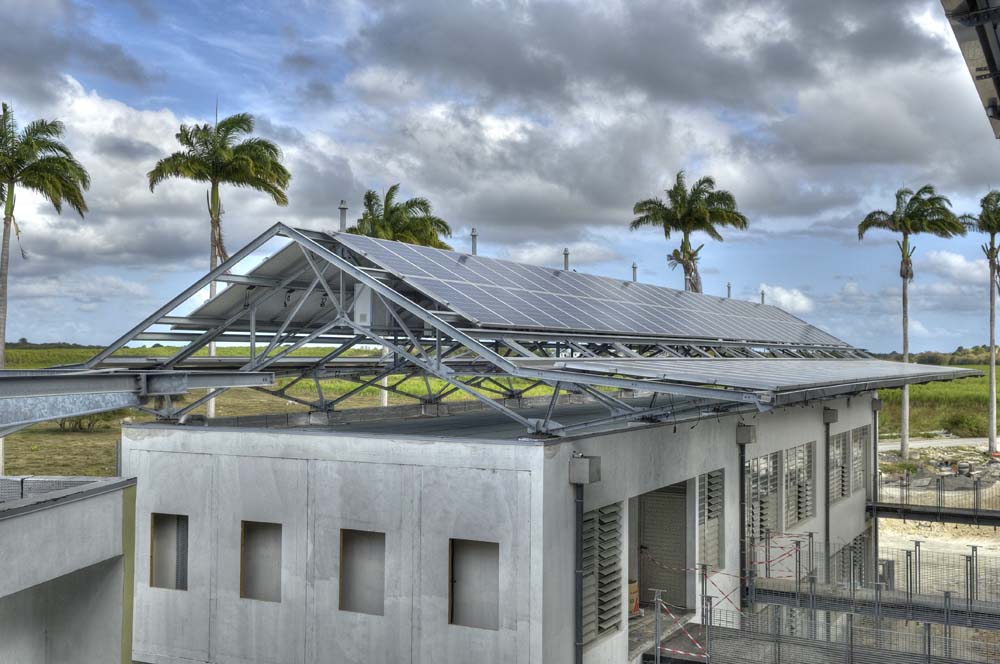

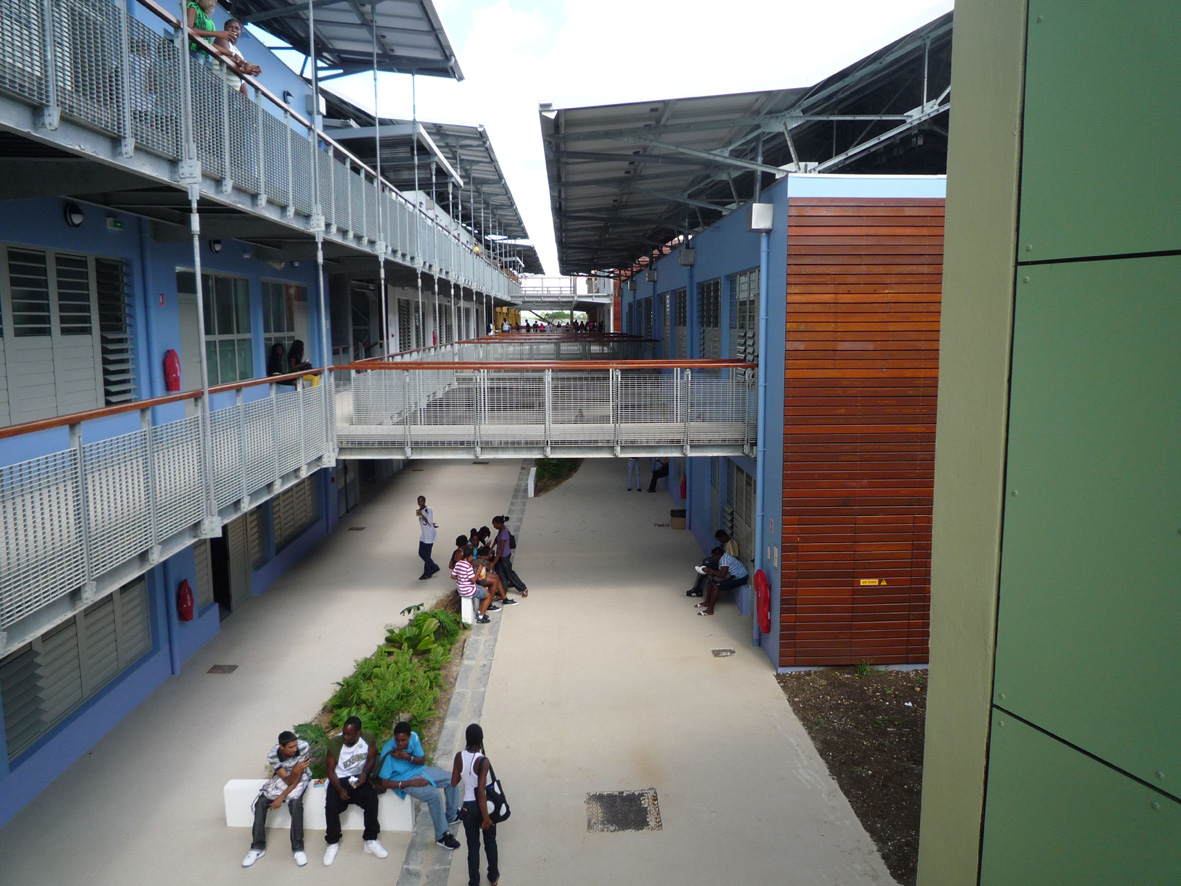

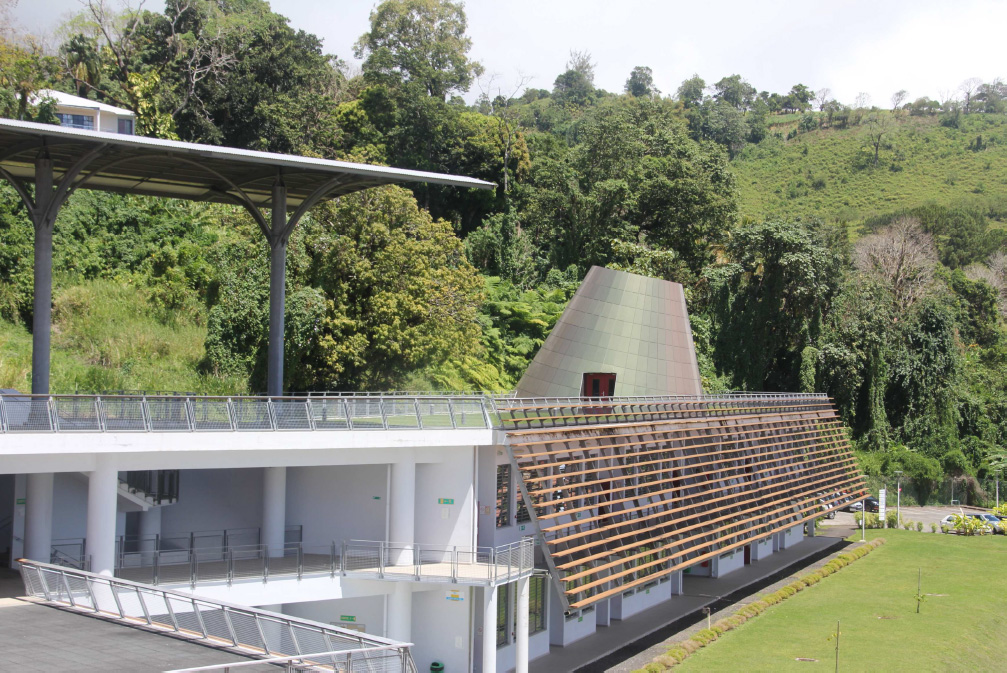

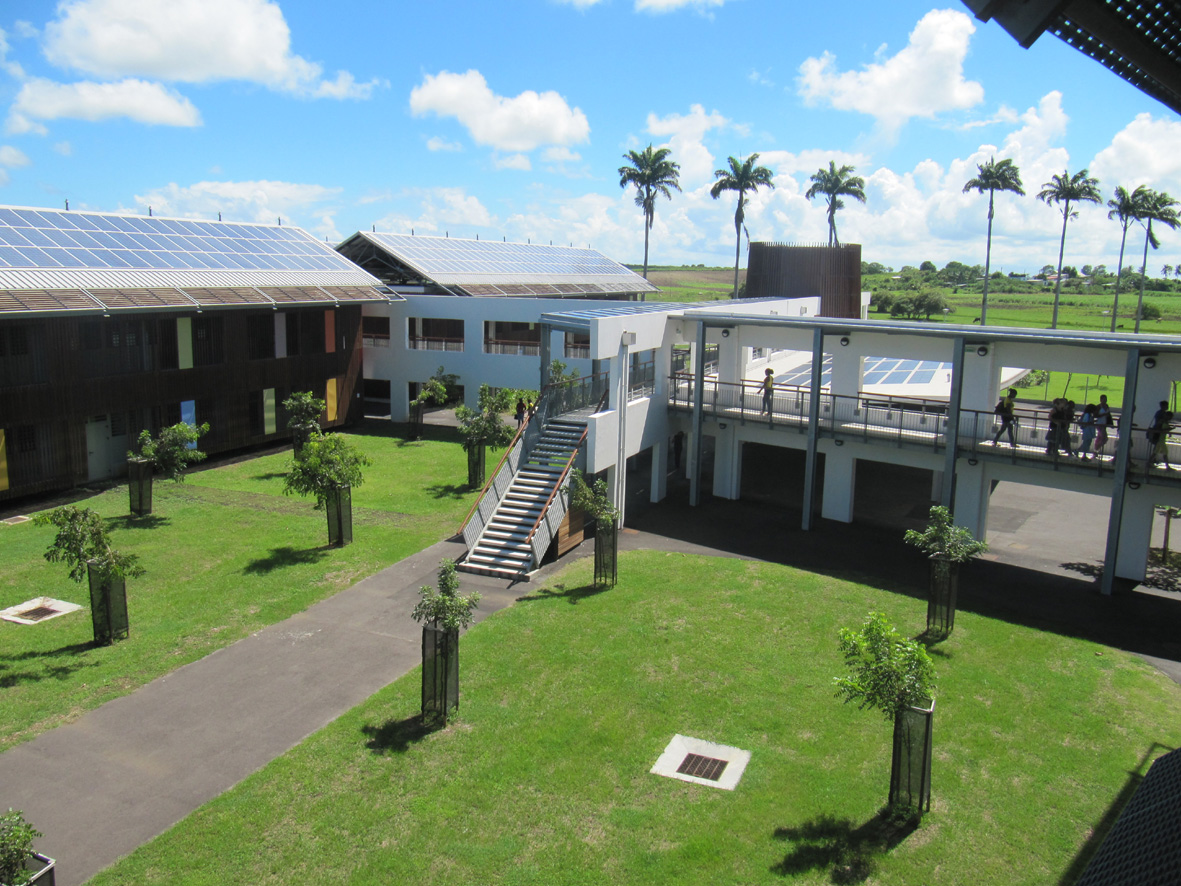

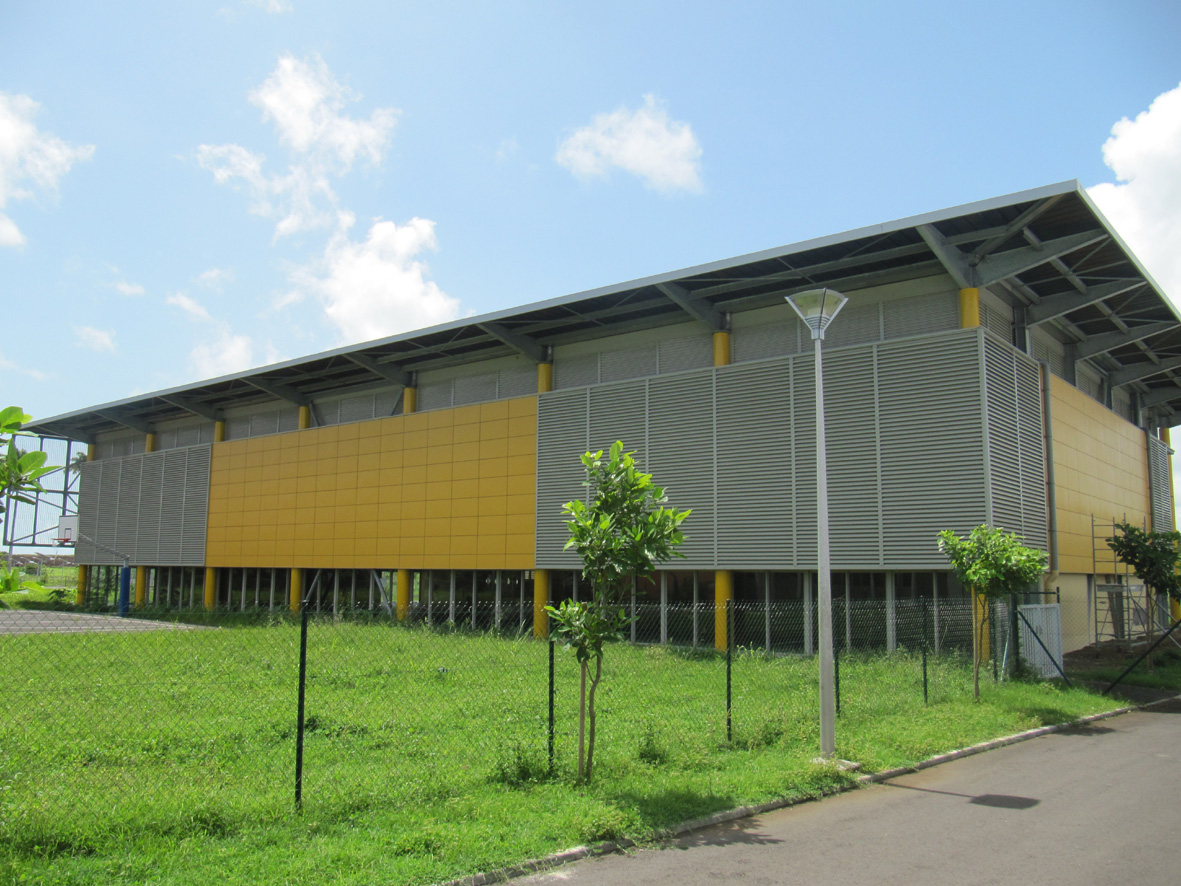

Client : Conseil Régional de Guadeloupe

Architectes : Berthelot et Mocka Celestine

Bureau d'études : Hauss, Tecsol, Karuker Acoustic et ECE

Livraison : 2009

Géolocalisation : Lieu-dit Beauport, 97117 Port-Louis, Guadeloupe 97117

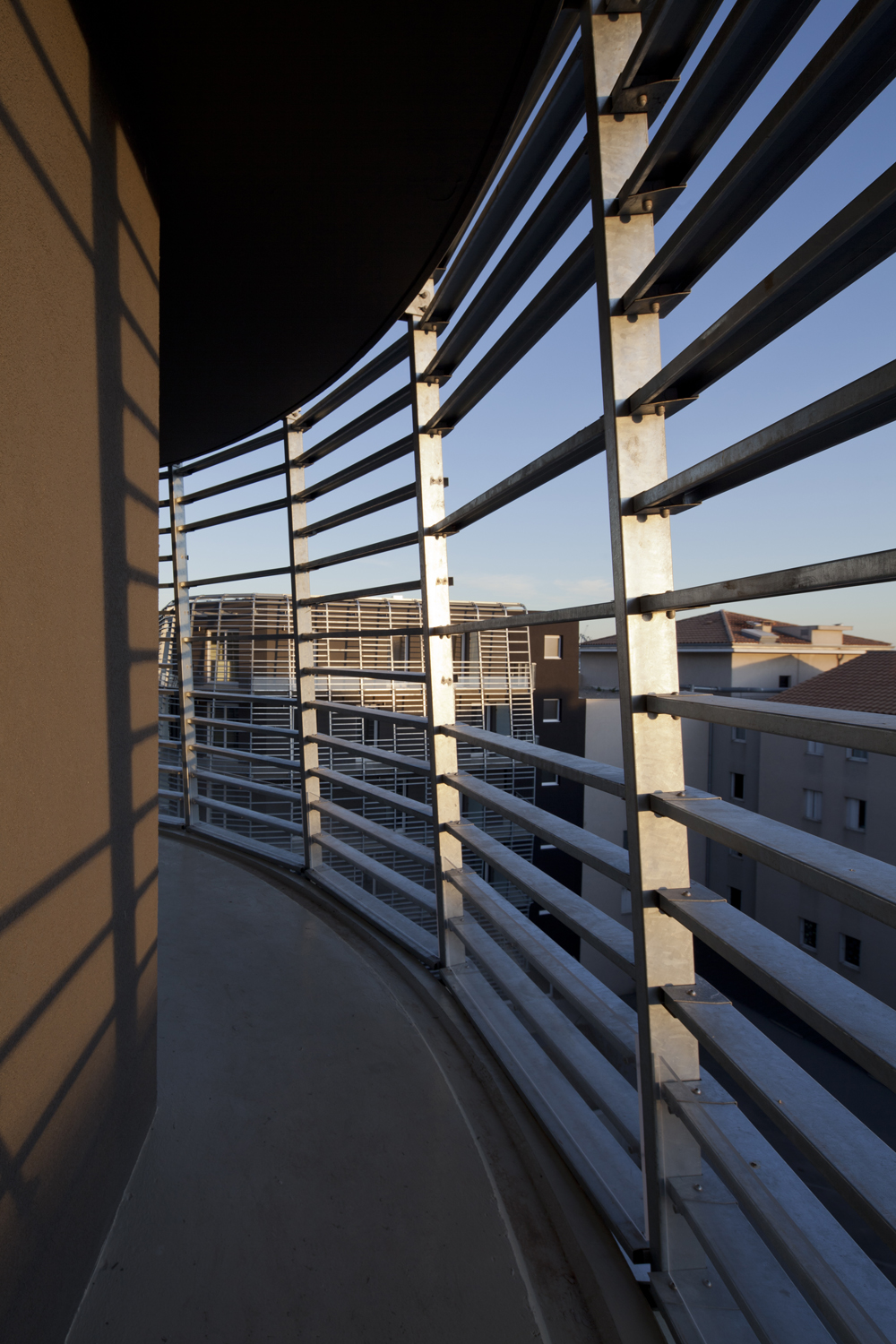

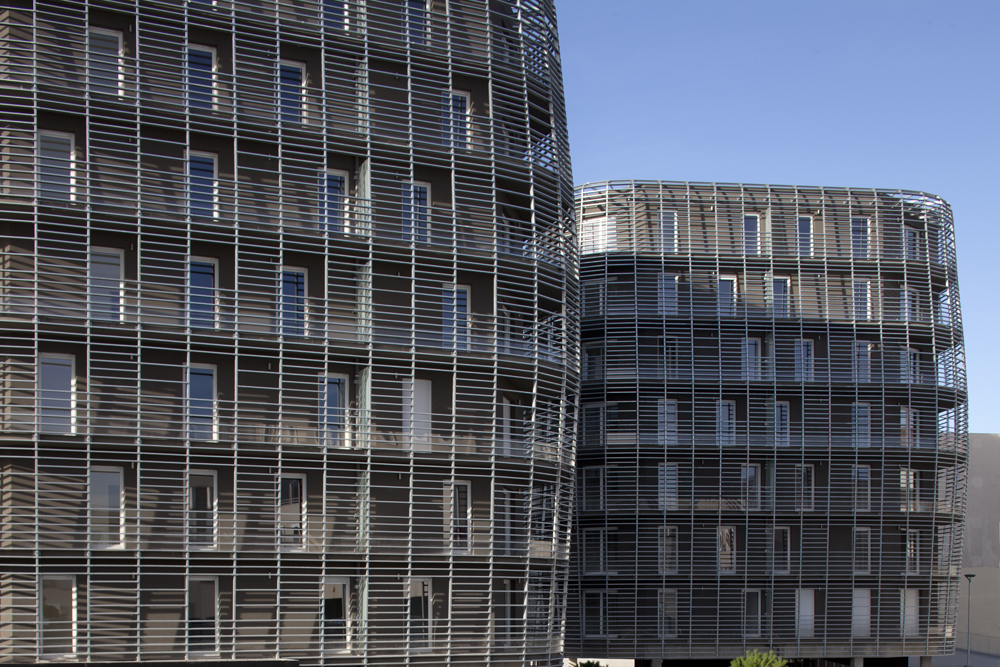

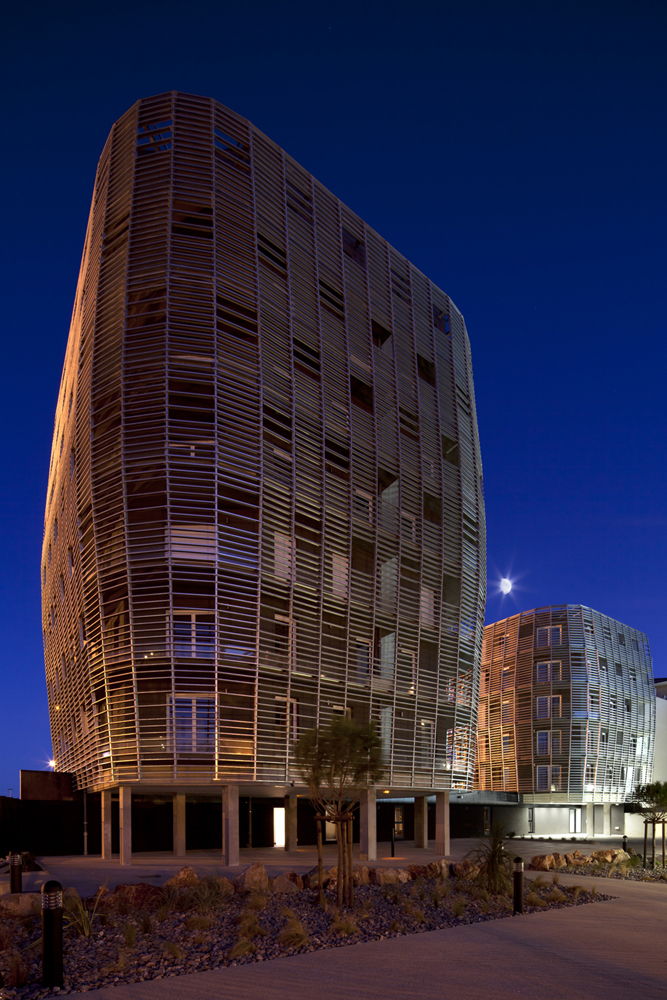

Client : Pragma Immobilier

Architectes : Colboc Franzen & Associés

Livraison : 2011

Géolocalisation : Sète 34200

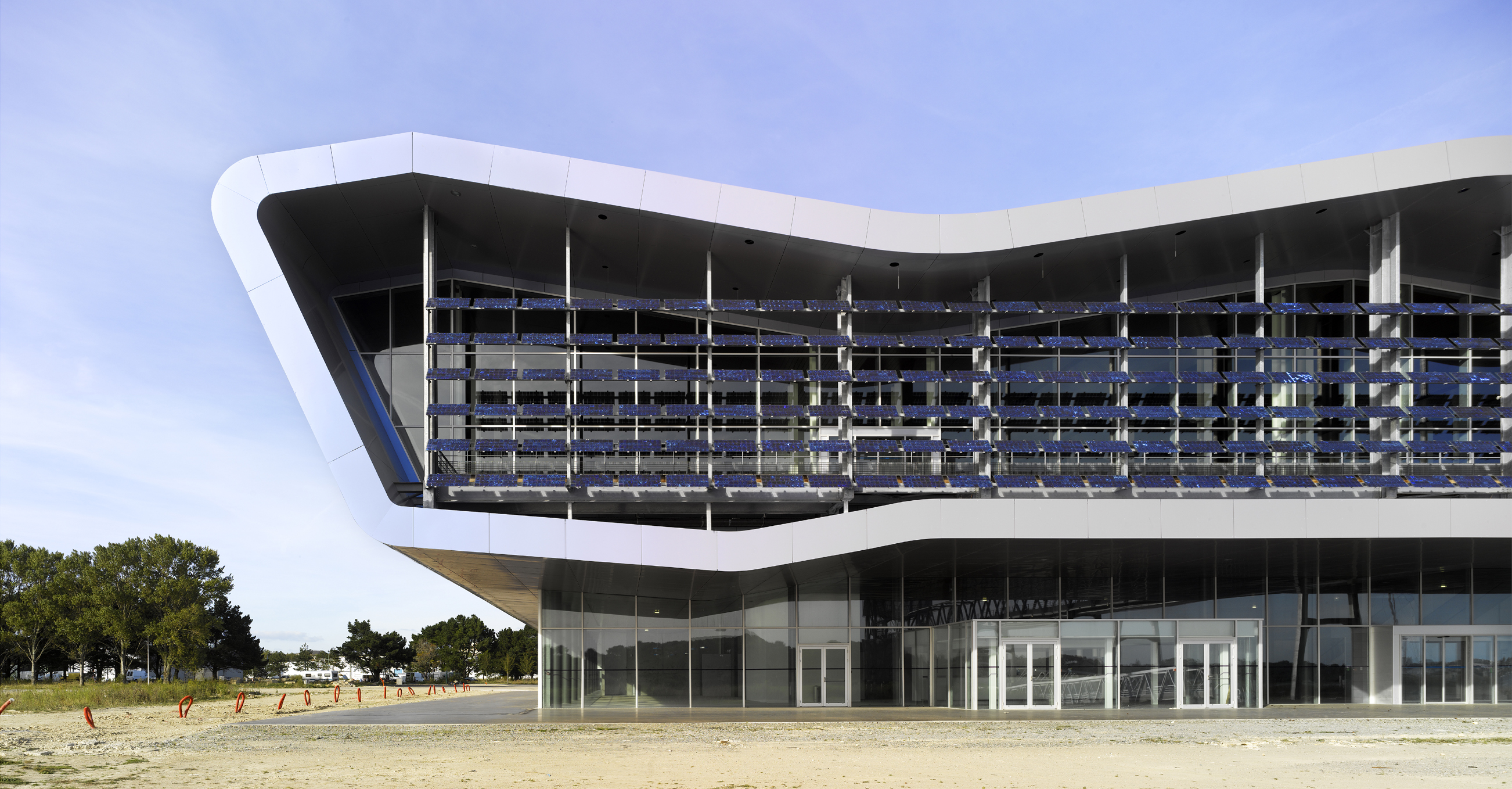

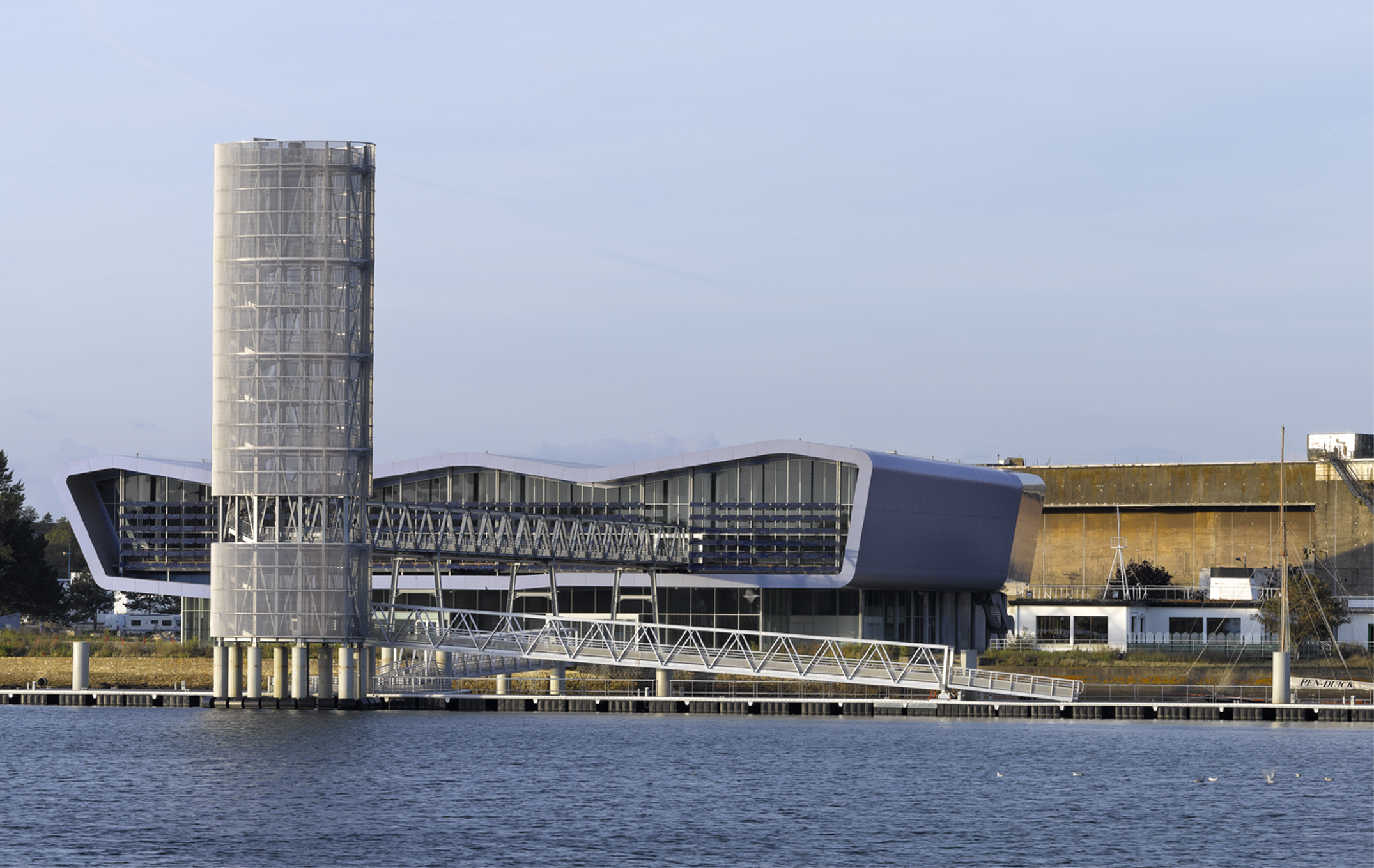

Client : Cap l'Orient – Communauté Urbaine de Lorient

Architectes : Jacques Ferrier Architectures

Livraison : 2008

Photos : © jacques ferrier architectures / Photos Luc Boegly

Géolocalisation : Lorient La Base, Rue Roland Morillot, 56323 Lorient

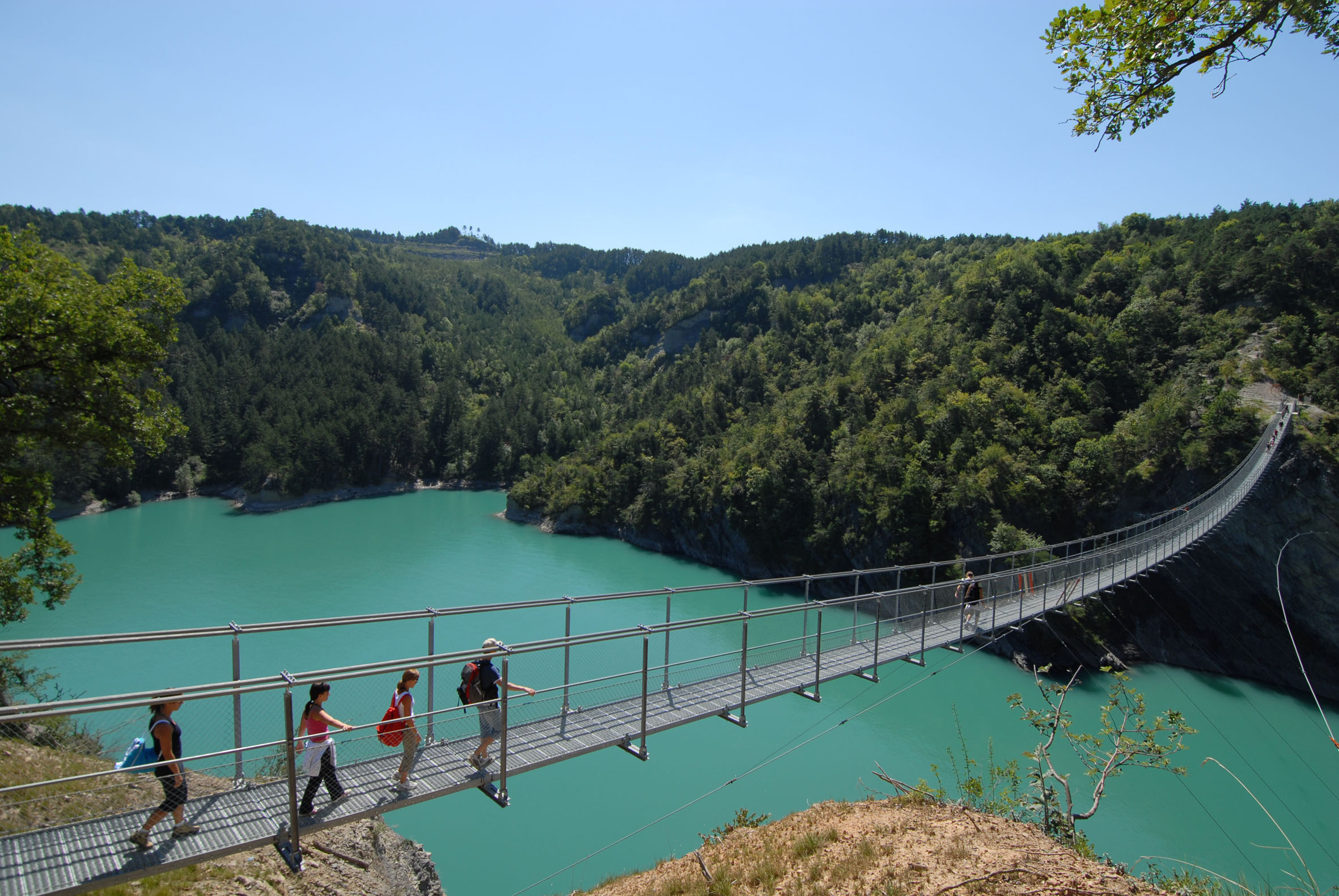

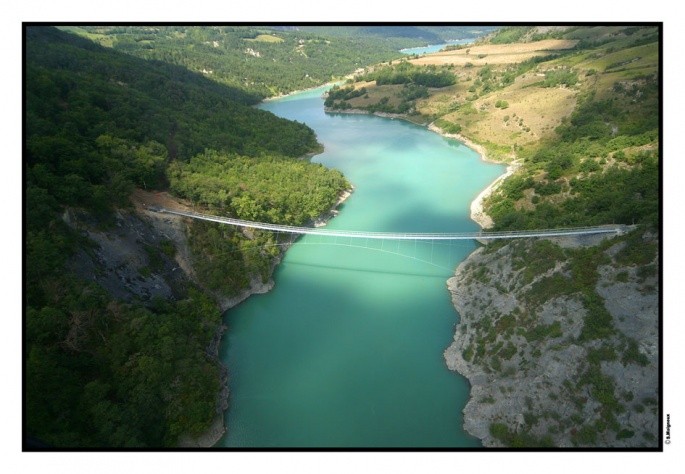

Maître d'oeuvres : SIVOM du Lac de Monteynard-Avignonet

Bureau d'études : Alpes-Ingé et ERIC, spécialistes dans le domaine des travaux alpins.

Livraison : 2007

Photos : V. Thiebaut

Géolocalisation : Lac de Monteynard-Avignonet 38770

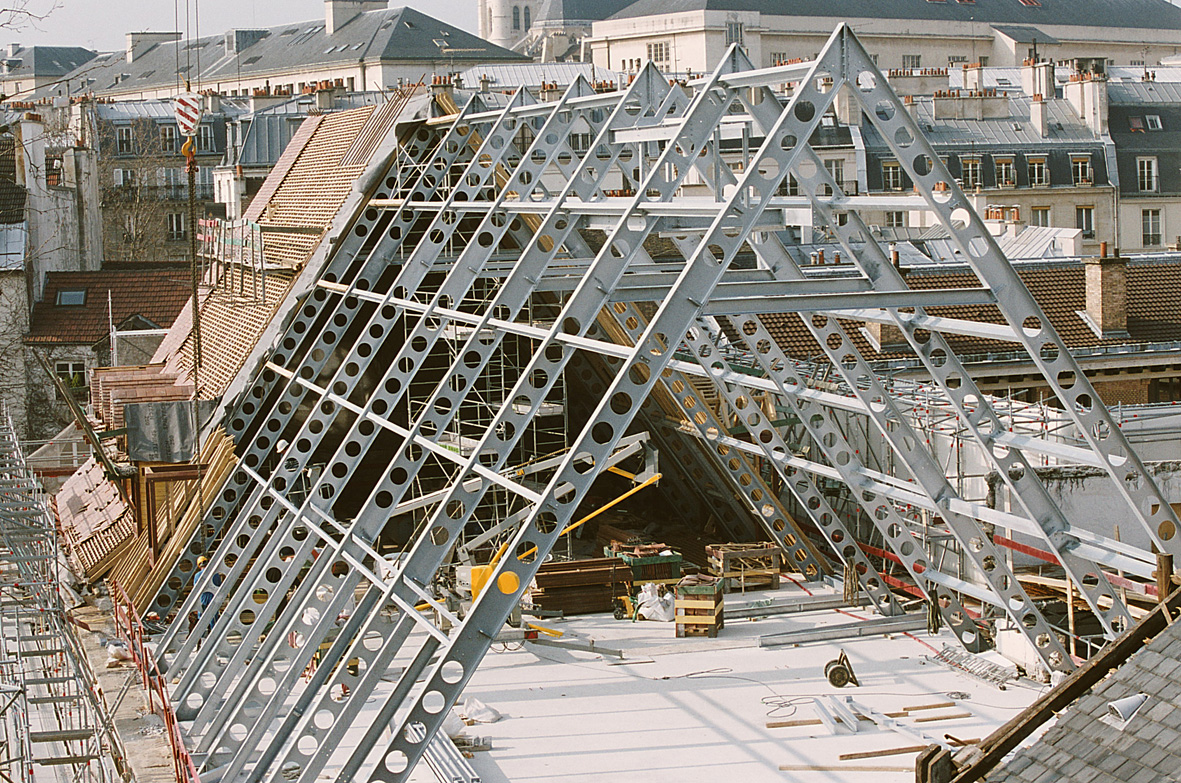

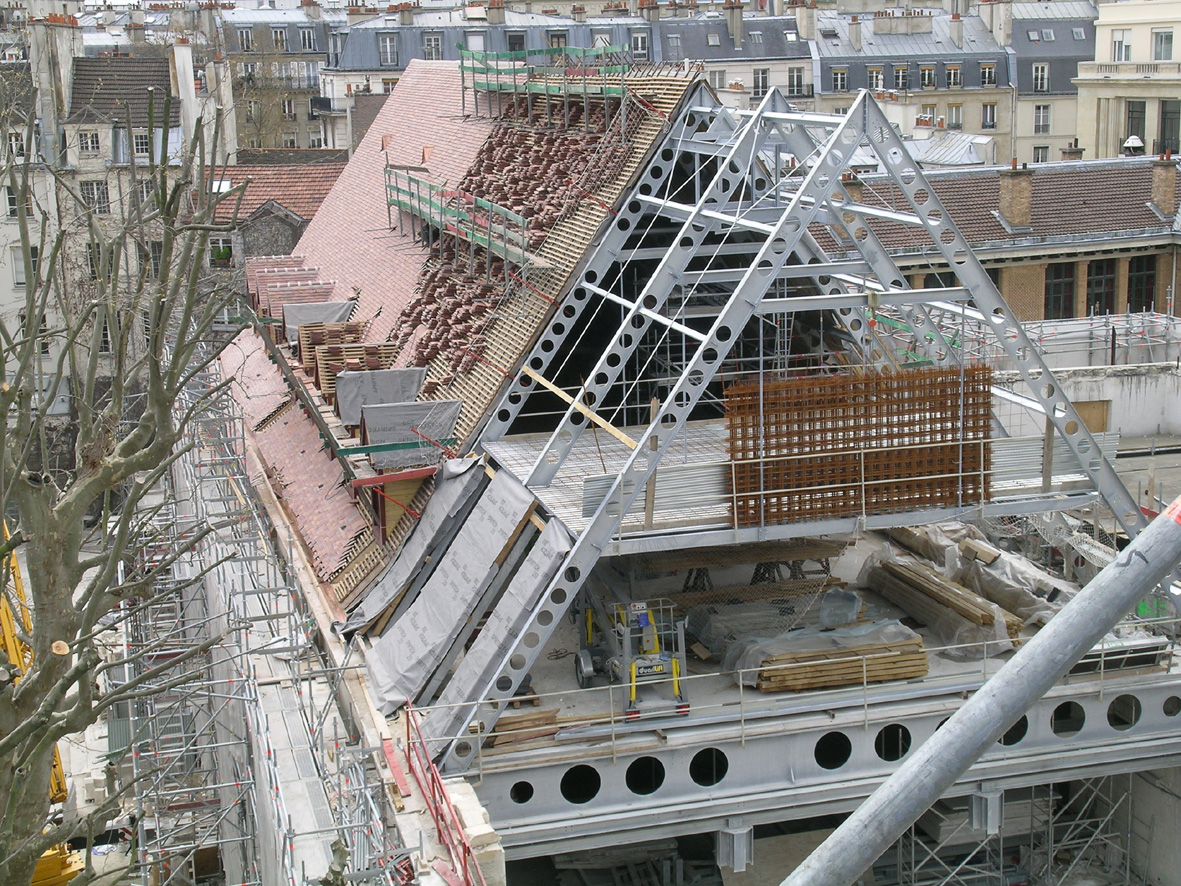

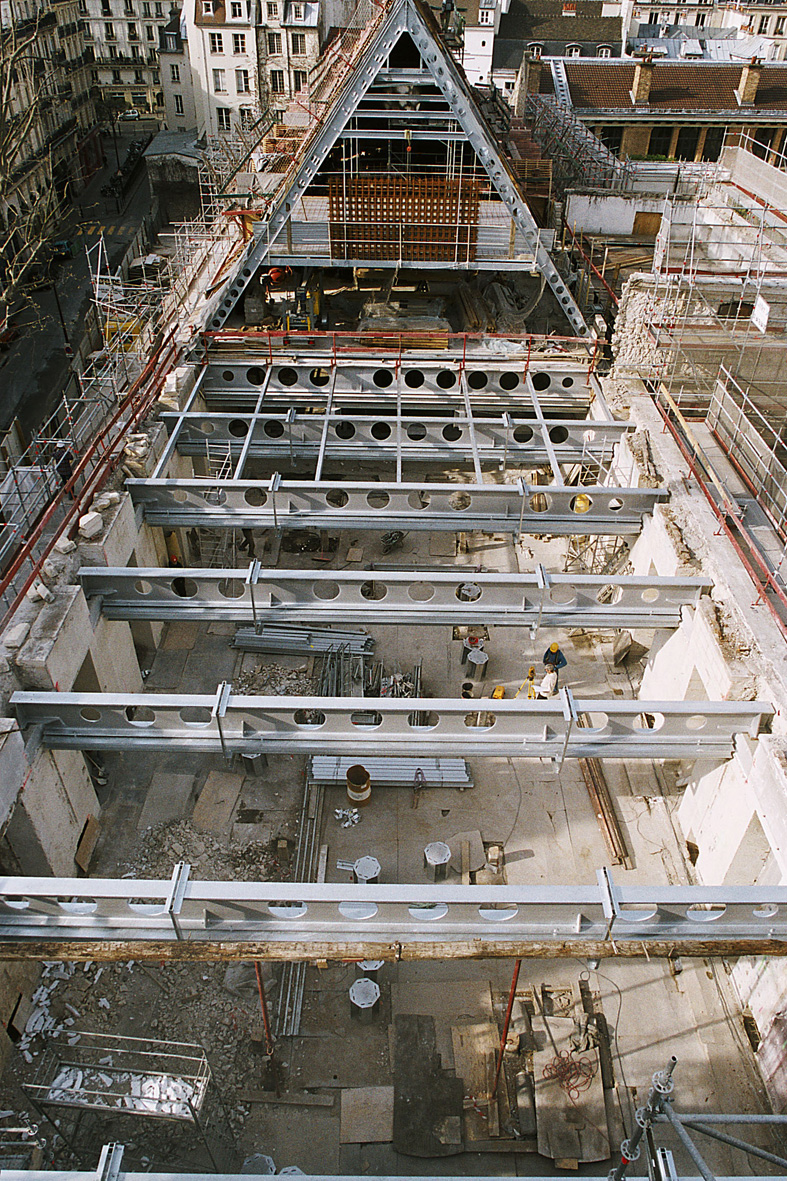

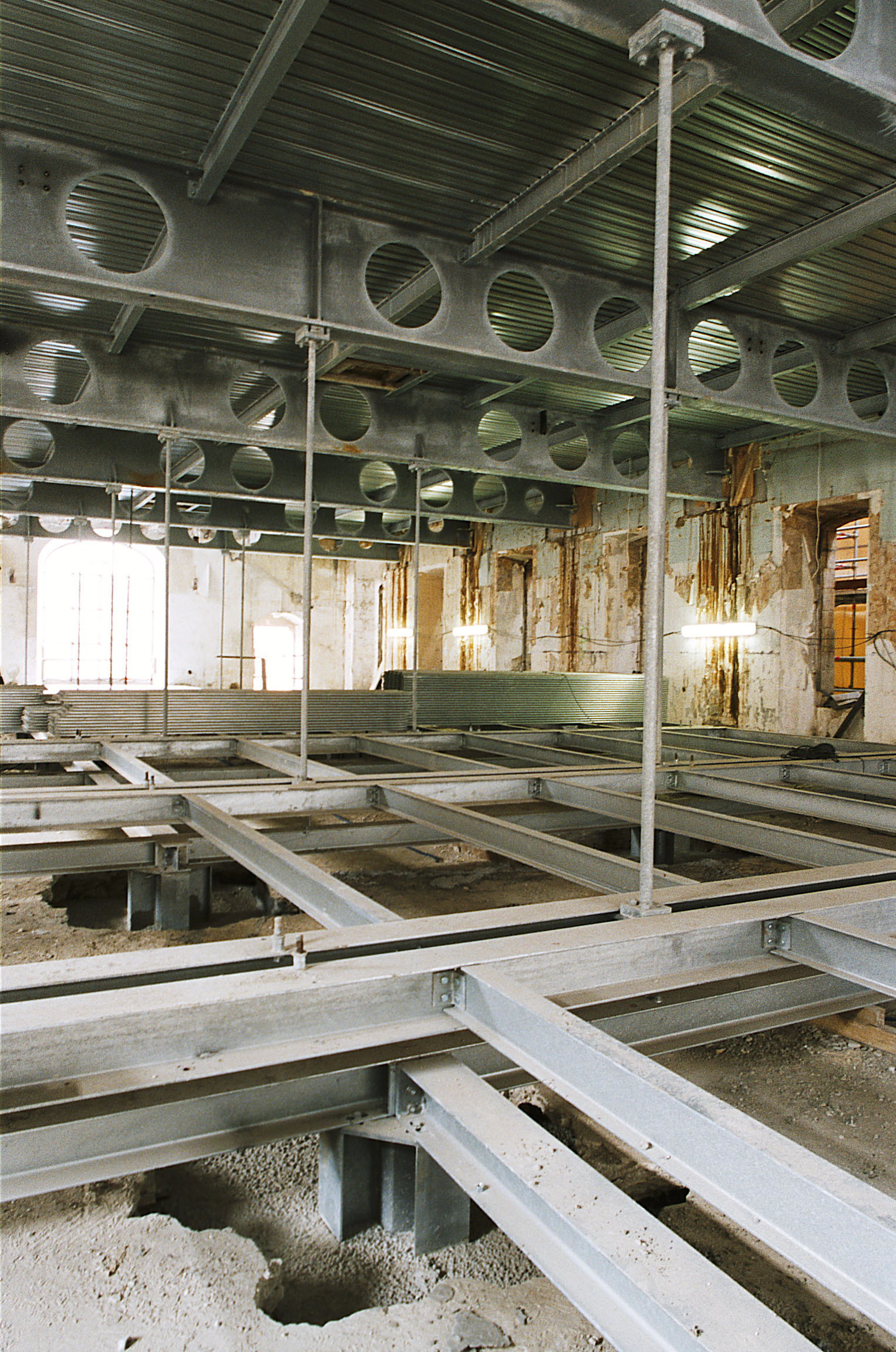

Maître d'oeuvres : Diocèse de Paris

Architectes : Jean-Michel Wilmotte

Livraison : 2008

Photos : Guillaume Maucuit-Leconte

Géolocalisation : 18 rue de Poissy, 75005 Paris 75005

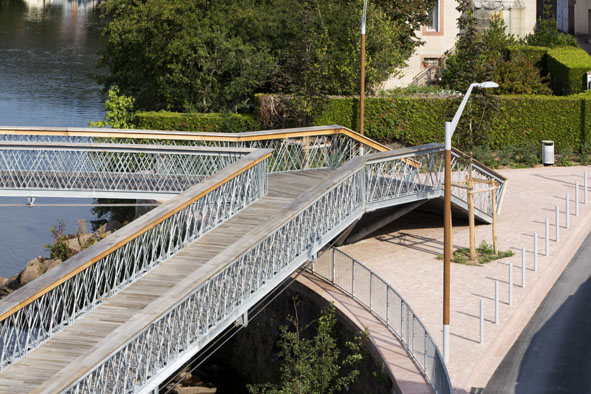

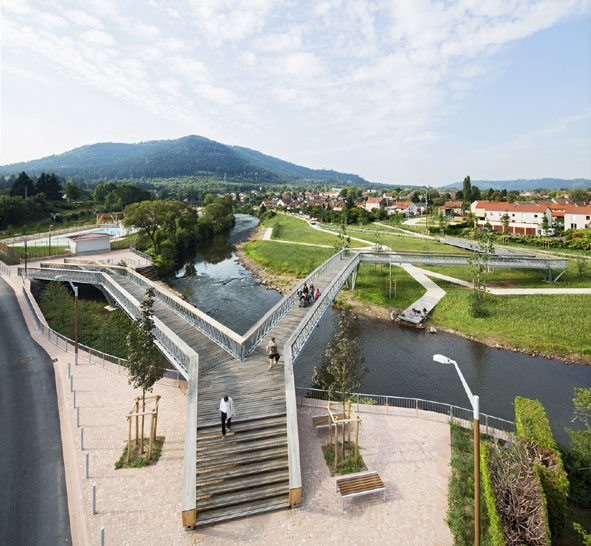

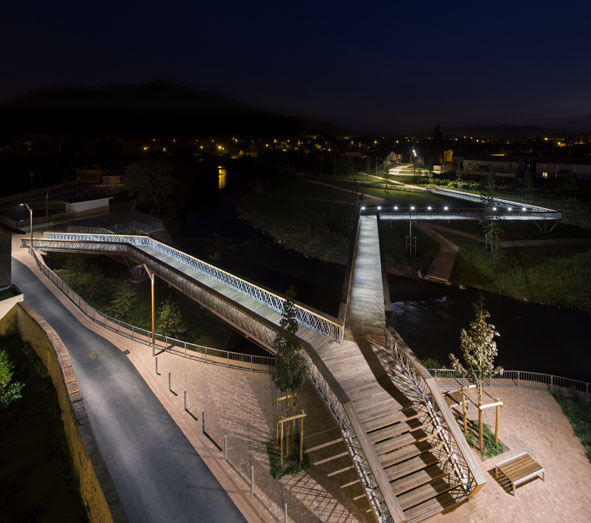

Maîtrise d'ouvrage : Ville de Raon l'Etape, Société d'équipement vosgienne (délégué)

Maître d'oeuvres : ATELIER CITé ARCHITECTURE, architecte et urbaniste mandataire ; ARPAE, paysagiste ; Scène Publique, scénographie lumière

Bureau d'études : Structure : Groupe ALTO

Surface : SHON 20 000 m²

Longueur de la passerelle : 120 m

Coût : 2,55 M€

Géolocalisation : Raon l'Etape 88110

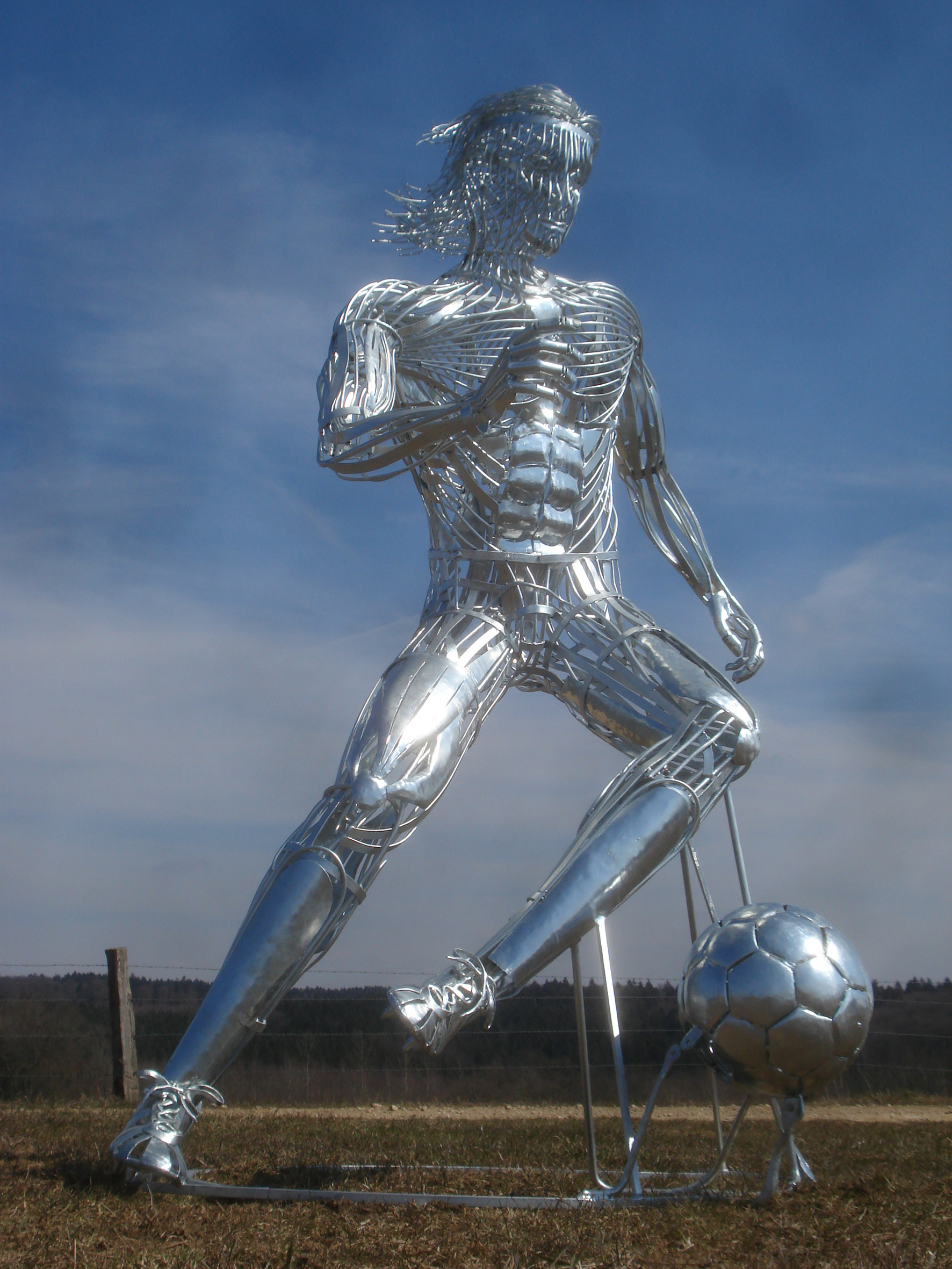

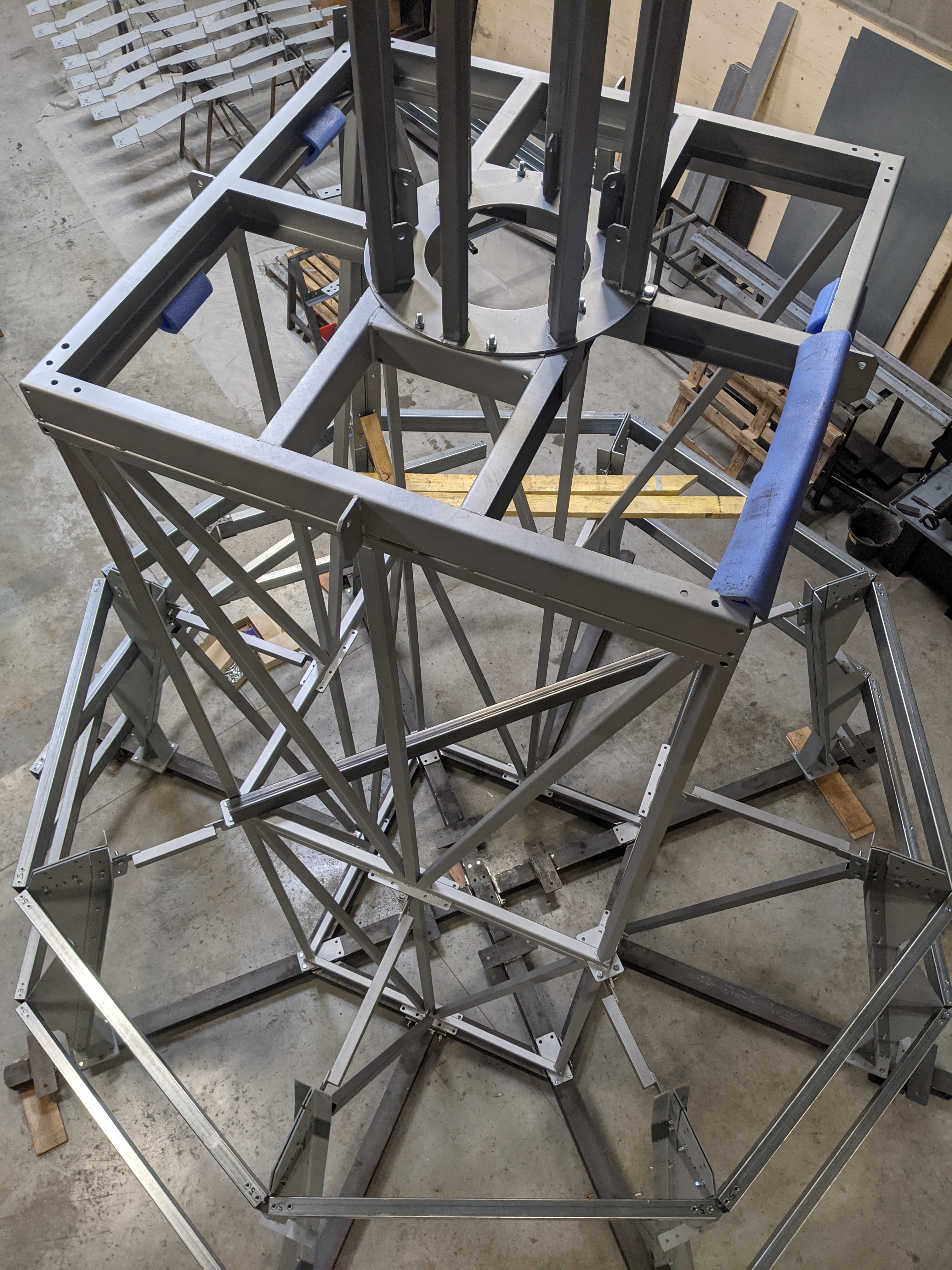

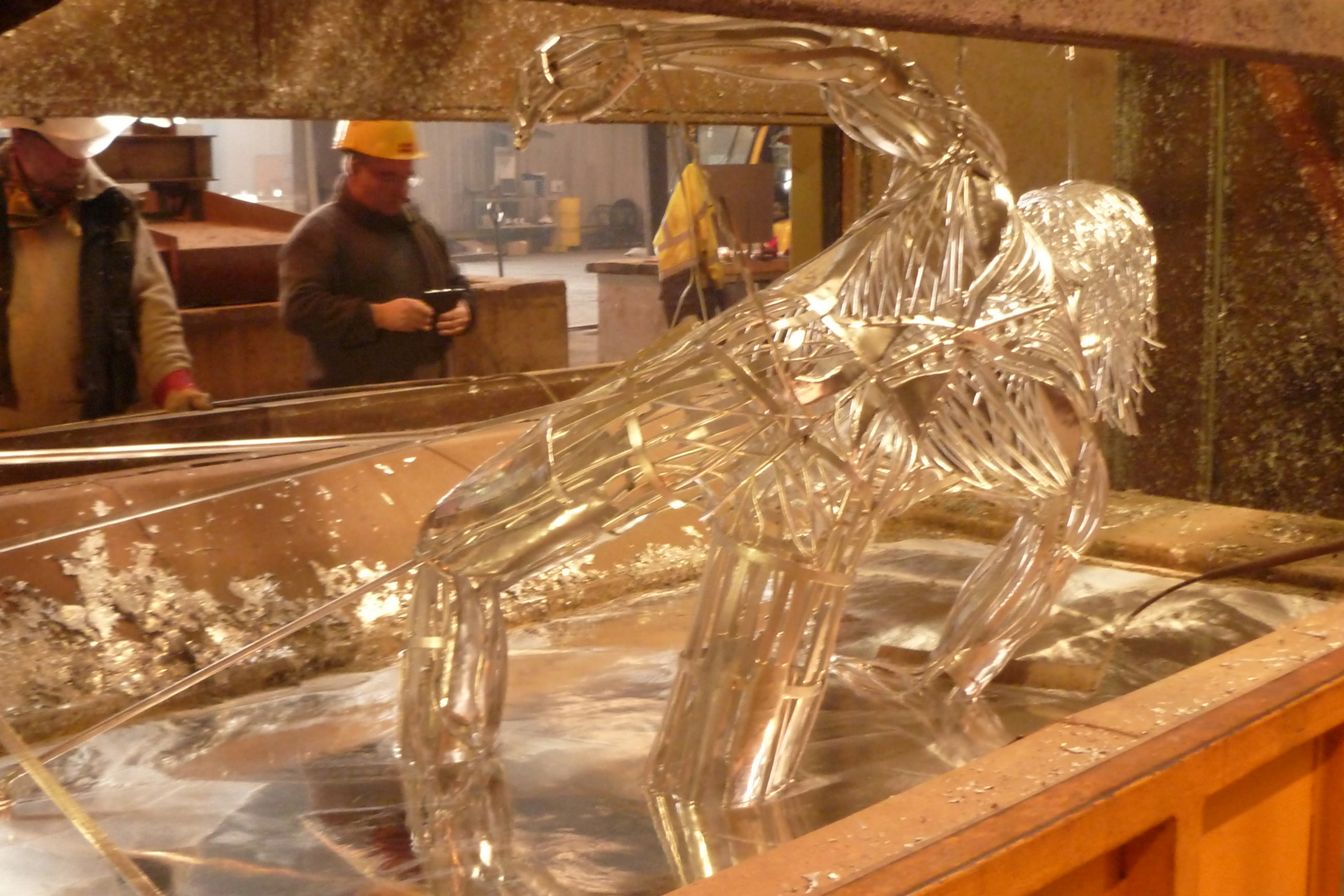

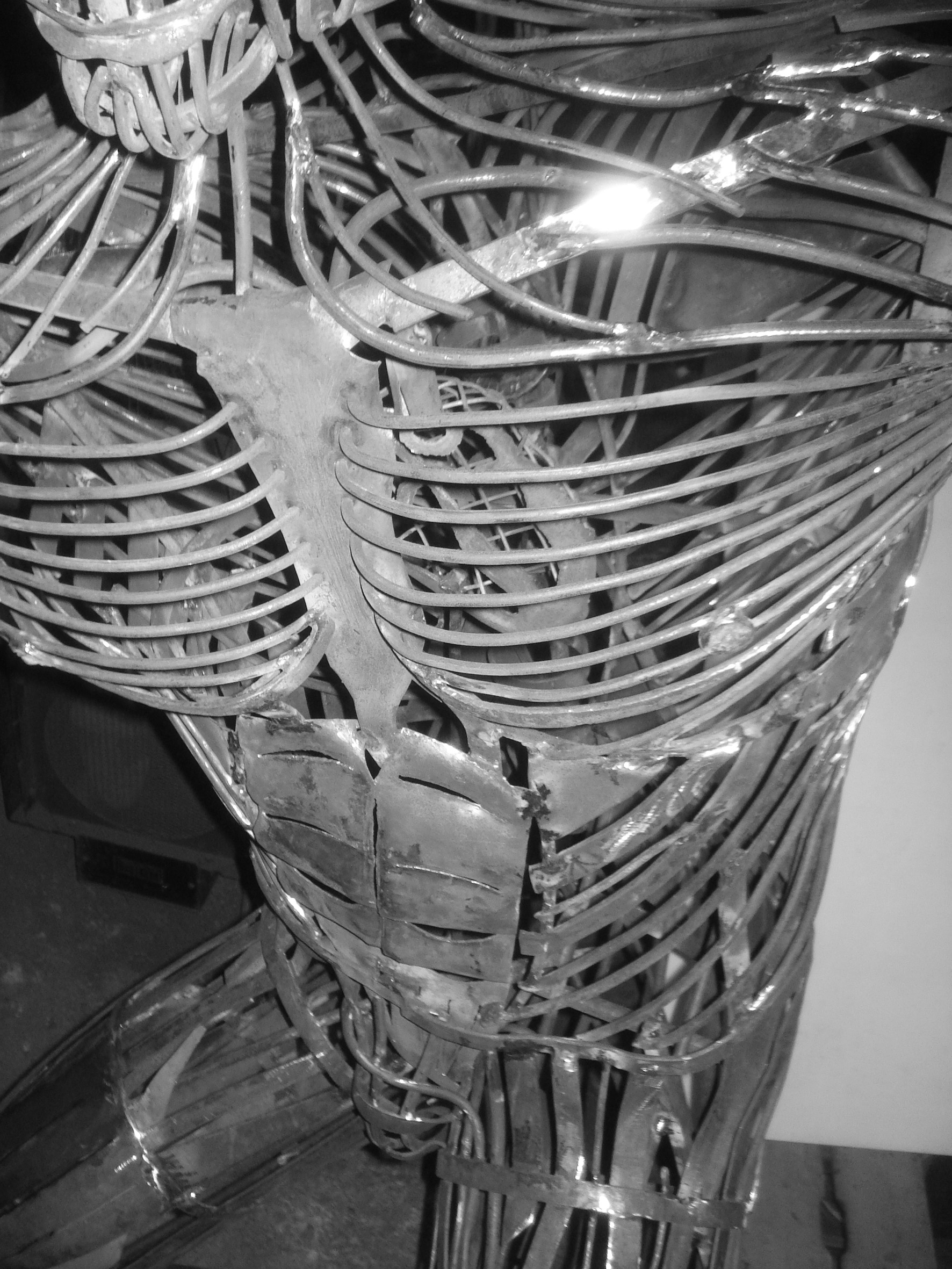

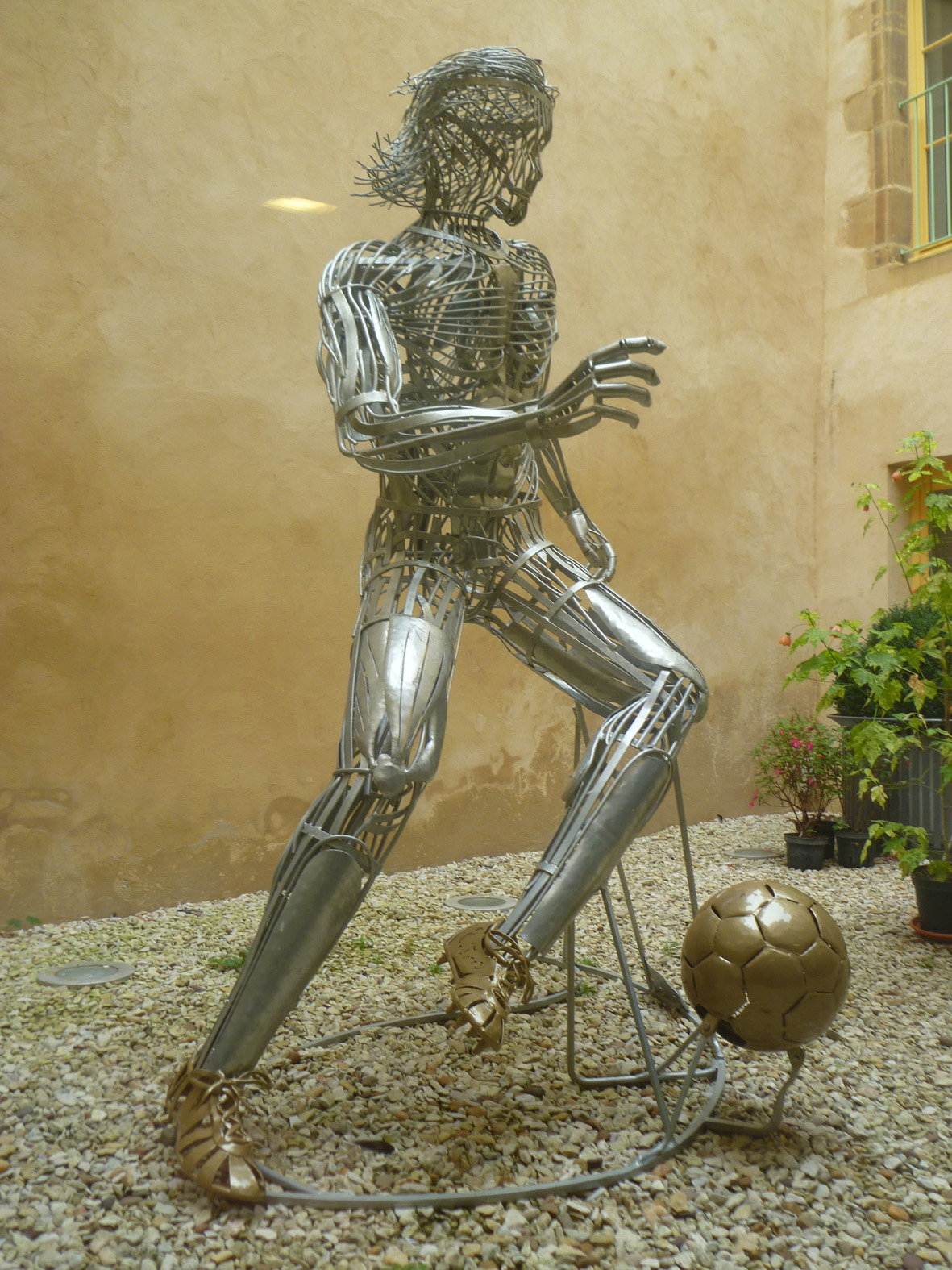

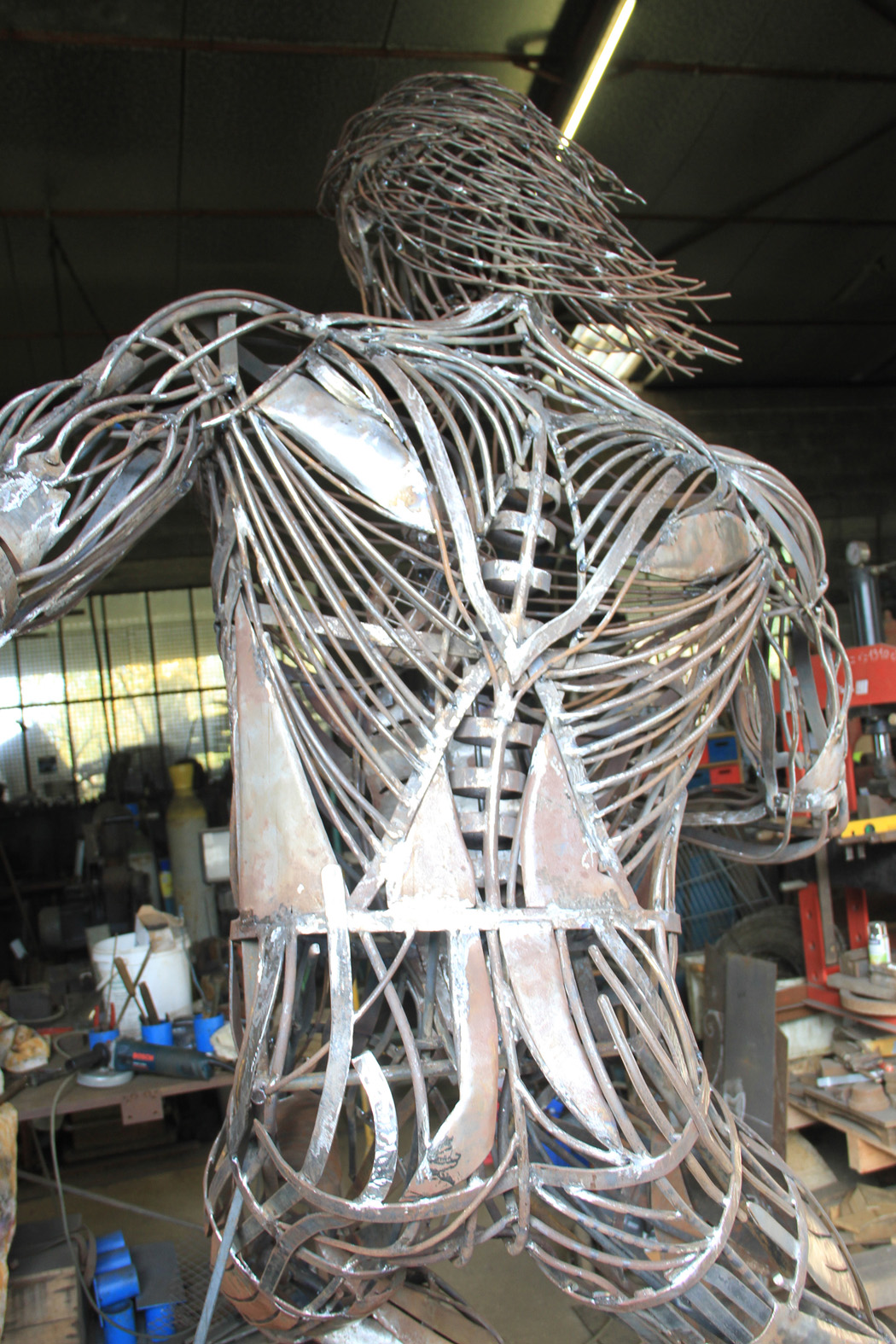

Dimensions : h 2,5 m, L 1,8 m, l 1,2 m
Temps de réalisation : 400 h

Constructeur : Charles Frère, (contact : +33 -0-674 10 86 01)

Géolocalisation : Sedan (Ardennes, France)

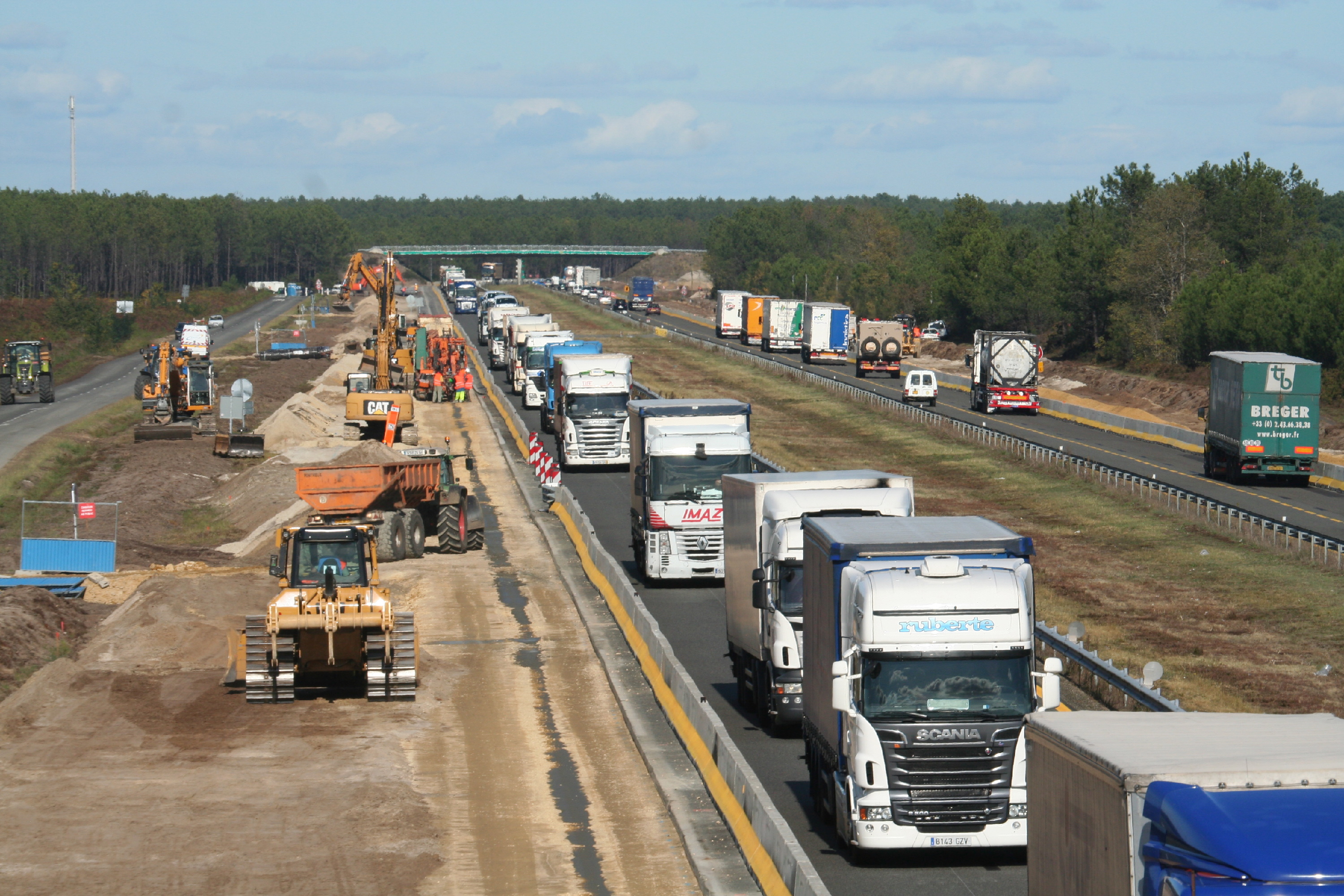

Concessionnaire : ATLANDES (concevoir, aménager, élargir, entretenir, exploiter, maintenir et financer la section de l’autoroute A 63 / RN10 entre Salles (33) et Saint-Geours-de-Maremne (40), sur une longueur d’environ 105 km dans le cadre d’un contrat de concession d’une durée de 40 ans).

Maîtrise d'ouvrage : DREAL Aquitaine

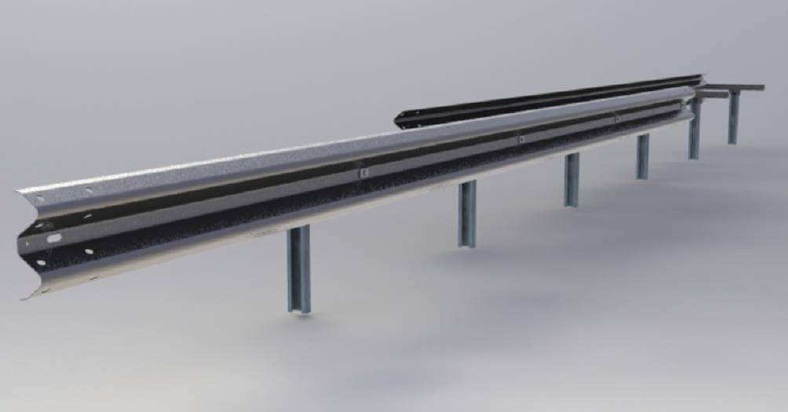

Acier galvanisé : 7.500 tonnes (dispositifs de sécurité, éléments modulaires de chantier), dont 370 km de glissières de sécurité en acier galvanisé installées de manière permanente le long des voies.

Géolocalisation : Salles 33770

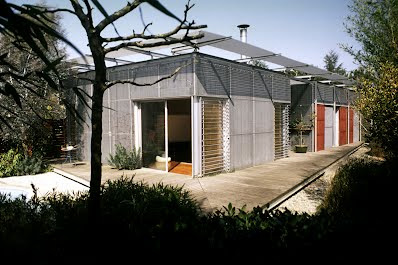

Architectes : Roland Gallart

Constructeur : St Eloi

Livraison : 1994

Géolocalisation : Toulouse 31000
